INSTALLATION DE L'UNITÉ INTÉRIEURE
4.3.2 Installation du conduit et du filtre à air
d'aspiration

Installation du conduit d'alimentation fourni
sur site
Fixez le conduit d'air flexible aux faces extérieures des brides
de l'unité (l'unité est équipée à cet effet de brides fournies).
Il est conseillé d'utiliser un bout de conduit flexible (fourni sur
site) afin d'éviter des bruits de vibrations.
Isolez les coins du châssis avec du ruban approprié. À fournir
sur site.
Les unités RPIH sont fournies avec un filtre à air standard du
côté aspiration. Ce filtre est fourni dans l'éventualité où aucun
conduit d'aspiration n'est utilisé (ou s'il est très court).
Il est conseillé de suivre les indications adaptées à chaque
installation.

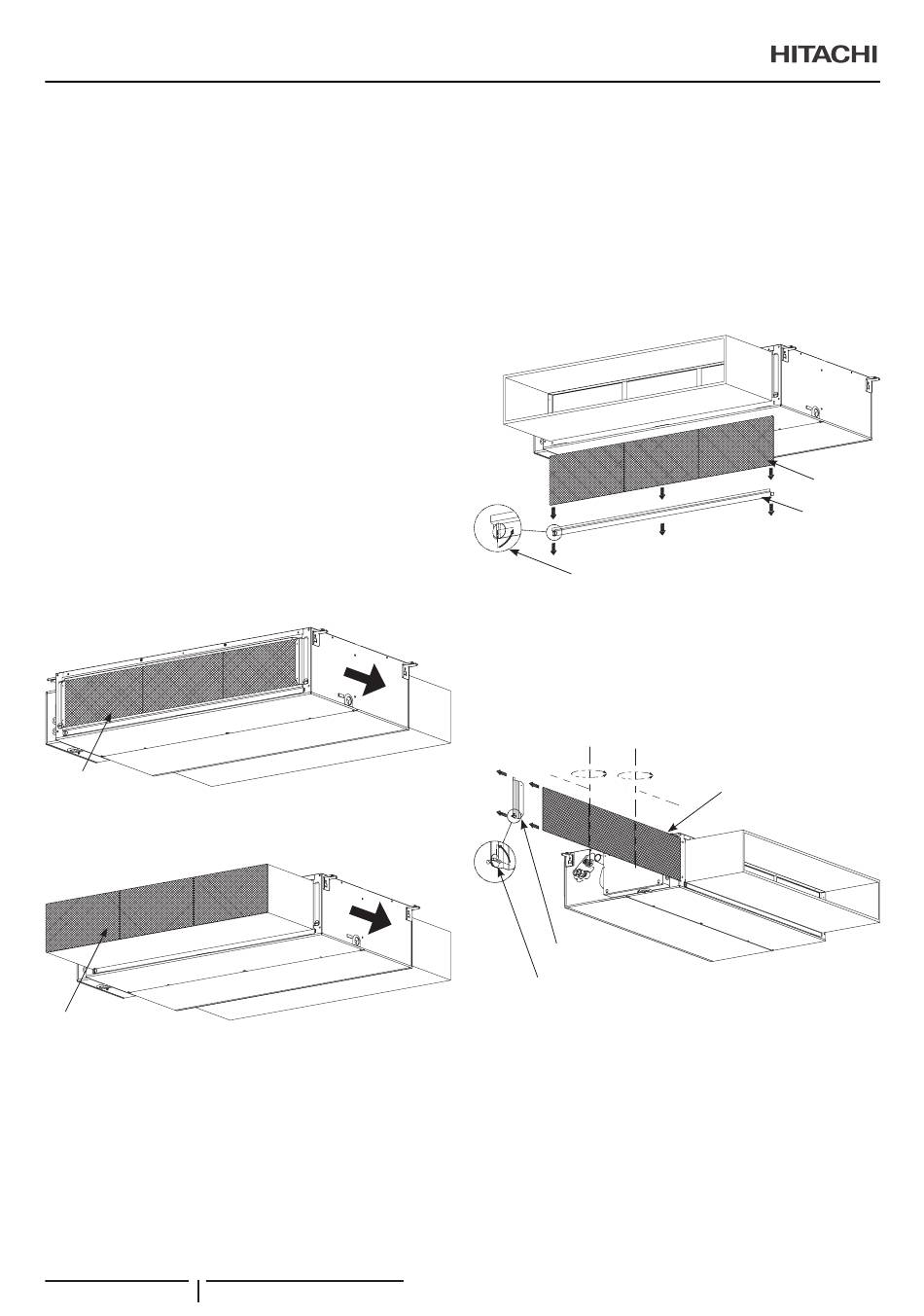

• Conservez le filtre à air standard si aucun conduit
d'aspiration n'est utilisé (Fig. 1).
• Si vous utilisez un conduit d'aspiration, il est conseillé de
placer le filtre à air à l'entrée du conduit d'aspiration et de
retirer le filtre à air standard de l'unité (Fig. 2).
Fig. 1
Filtre à air standard
(fourni d'usine)
Fig. 2
Filtre à air (fourni ou
adapté en usine)
48 PMML0529 rev.1 - 02/2021

Maintenance du filtre à air d'aspiration
En fonction de l'emplacement de l'unité, il existe deux méthodes
d'extraction du filtre :
• Extraction inférieure :
a. Tournez la vis de fixation 90°, puis retirez le support
inférieur du filtre à air de l'unité.
b. Tirez le filtre à air vers le bas.
• Extraction latérale :
Débit d'air
a. Tournez la vis de fixation 90°, puis retirez le support
latéral du filtre à air de l'unité.
b. Tirez sur le filtre et repliez-le sur le joint autant que
nécessaire pour pouvoir le retirer.
180° dans toutes
les directions
Débit d'air
Support du filtre à air
Vis de fixation
Vis de fixation
Filtre à air
Filtre à air
Support du
Filtre à Air
