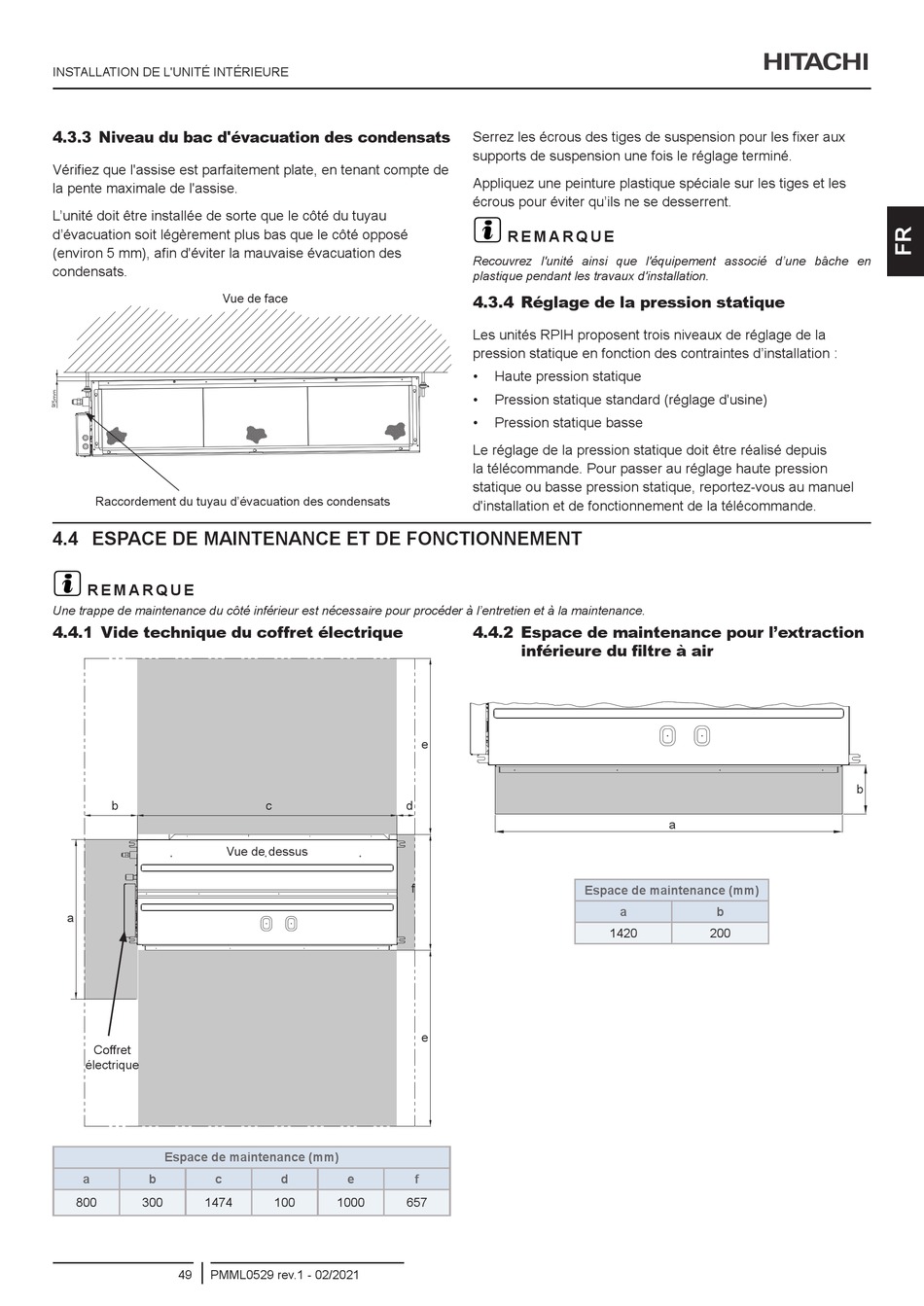

INSTALLATION DE L'UNITÉ INTÉRIEURE
4.3.3 Niveau du bac d'évacuation des condensats
Vérifiez que l'assise est parfaitement plate, en tenant compte de
la pente maximale de l'assise.
L'unité doit être installée de sorte que le côté du tuyau
d'évacuation soit légèrement plus bas que le côté opposé
(environ 5 mm), afin d'éviter la mauvaise évacuation des
condensats.
Vue de face
Raccordement du tuyau d'évacuation des condensats
4.4 ESPACE DE MAINTENANCE ET DE FONCTIONNEMENT
?
R E M A R Q U E
Une trappe de maintenance du côté inférieur est nécessaire pour procéder à l'entretien et à la maintenance.
4.4.1 Vide technique du coffret électrique
b
Vue de dessus
a
Coffret
électrique
Espace de maintenance (mm)
a b c
800 300 1474
49 PMML0529 rev.1 - 02/2021
e
c d
f
e
d e f
100 1000 657
Serrez les écrous des tiges de suspension pour les fixer aux
supports de suspension une fois le réglage terminé.
Appliquez une peinture plastique spéciale sur les tiges et les
écrous pour éviter qu'ils ne se desserrent.
?
R E M A R Q U E
Recouvrez l'unité ainsi que l'équipement associé d'une bâche en
plastique pendant les travaux d'installation.
4.3.4 Réglage de la pression statique
Les unités RPIH proposent trois niveaux de réglage de la
pression statique en fonction des contraintes d'installation :
• Haute pression statique
• Pression statique standard (réglage d'usine)
• Pression statique basse
Le réglage de la pression statique doit être réalisé depuis
la télécommande. Pour passer au réglage haute pression
statique ou basse pression statique, reportez-vous au manuel
d'installation et de fonctionnement de la télécommande.
4.4.2 Espace de maintenance pour l'extraction
inférieure du filtre à air
Espace de maintenance (mm)
a
1420
a
b
200
b
