INSTALLATION VON INNENGERÄTEN
4.3.2 Leitungs- & Saugluftfiltereinbau

Installation der vor Ort bereitzustellenden
Leitung
Befestigen Sie die flexible Luftleitung an der Außenseite der
Geräteflansche (das Gerät verfügt zu diesem Zweck über
mitgelieferte Flansche).
Zur Vermeidung unerwünschter Schallschwingungen wird
empfohlen, eine vor Ort bereitzustellende flexible Leitung zu
verwenden.
Isolieren Sie die Rahmenecken mit geeignetem Isolierband.
Nicht mitgeliefert.
RPIH-Geräte sind an der Ansaugseite mit einem Standard-
Luftfilter ausgerüstet. Der Filter ist für solche Fälle gedacht, in
denen keine Saugleitung verwendet wird (oder diese sehr kurz
ist).
Abhängig von der Installation wird die Einhaltung der folgenden
Angaben empfohlen.

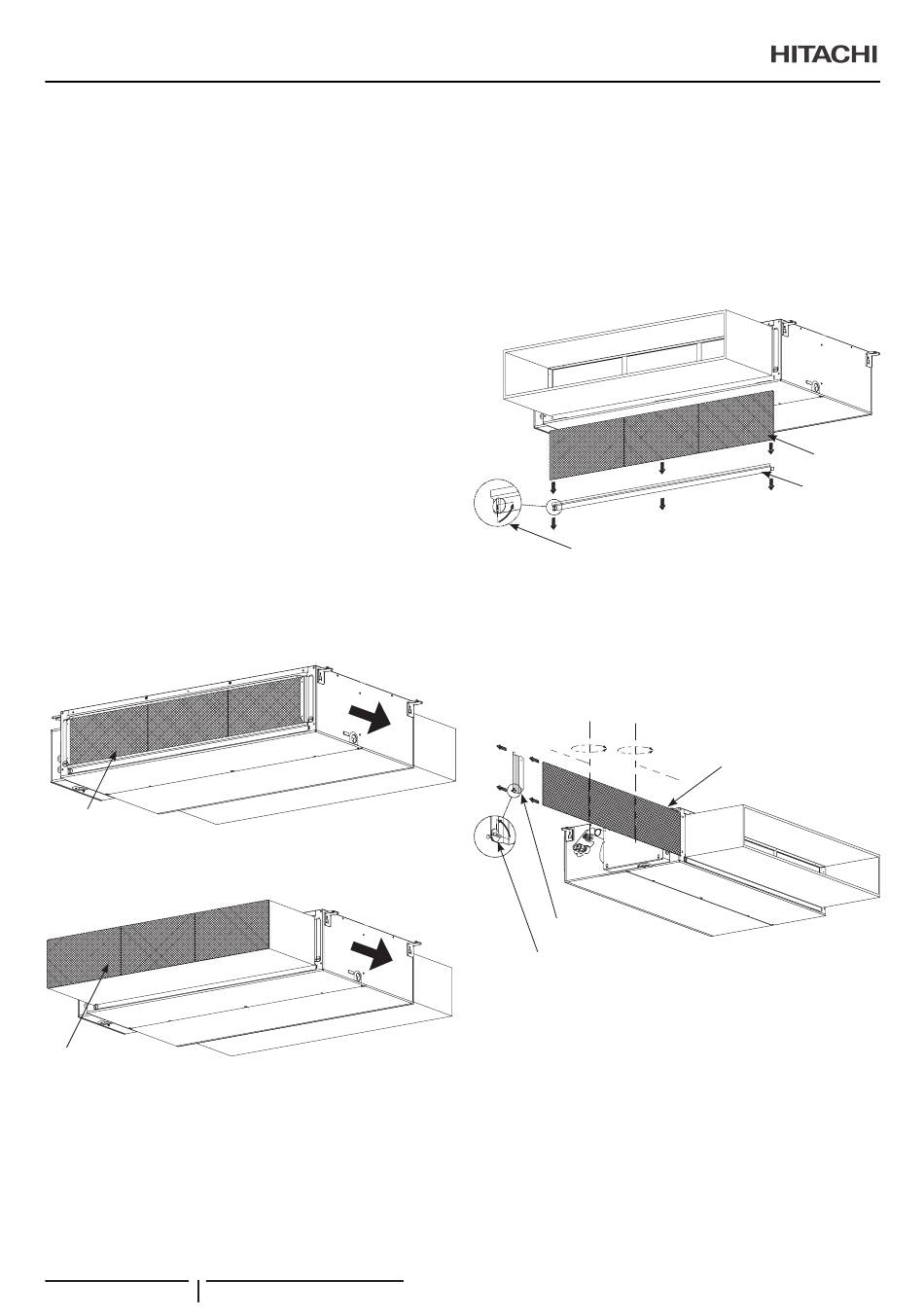

• Wenn keine Saugleitung installiert wird, Standard-Luftfilter
beibehalten (Abb. 1).
• Bei Verwendung der Saugleitung wird empfohlen, den
Luftfilter am Einlass der Saugleitung zu installieren und dazu
den Standard-Luftfilter des Gerätes zu entfernen (Abb. 2).
Abb. 1
Standard-Luftfilter
(werksseitig geliefert)
Abb. 2
Luftfilter (werksseitig geliefert
oder vor Ort angepasst)
34 PMML0529 rev.1 - 02/2021

Wartung des Saugluftfilters
Es gibt zwei Möglichkeiten, den Filter zu entnehmen, abhängig
vom Standort des Geräts:
• Ausbau von unten:
a. Drehen Sie die Befestigungsschraube um 90° und
entfernen Sie die untere Luftfilterhalterung vom Gerät.
b. Ziehen Sie den Luftfilter nach unten.
• Seitliche Entnahme:
a. Drehen Sie die Befestigungsschraube um 90° und
entfernen Sie die seitliche Luftfilterhalterung vom Gerät.
b. Ziehen Sie den Luftfilter und falten Sie ihn so weit über
Luftstrom
die Verbindung, wie Sie für die Entnahme benötigen.
180° in jeder
Richtung
Luftstrom
Luftfilterhaltestrebe
Schraube
Schraube
Luftfilter
Luftfilter
Luftfilterhaltestrebe
