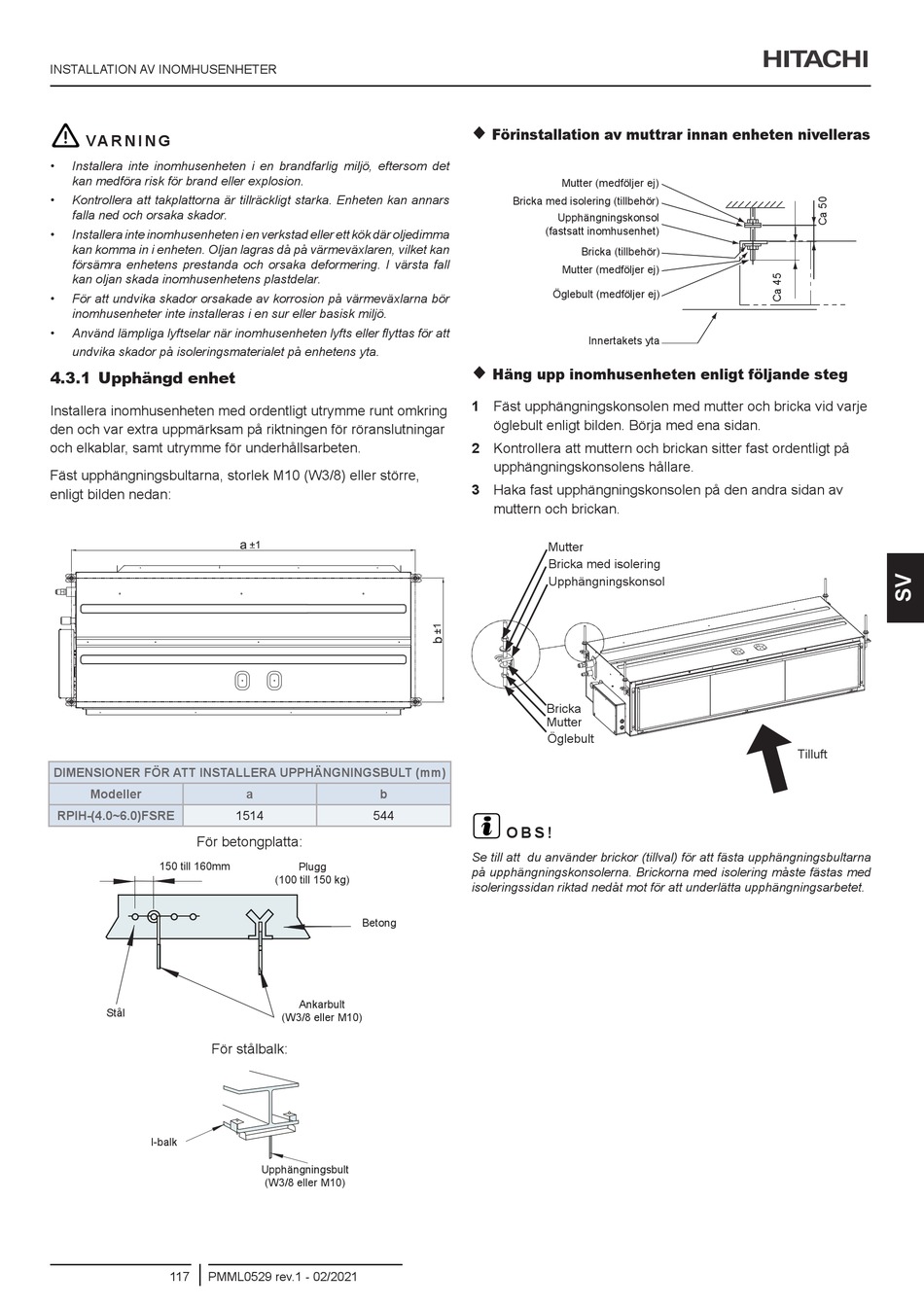

INSTALLATION AV INOMHUSENHETER
!
VA R N I N G
• Installera inte inomhusenheten i en brandfarlig miljö, eftersom det
kan medföra risk för brand eller explosion.
• Kontrollera att takplattorna är tillräckligt starka. Enheten kan annars
falla ned och orsaka skador.
• Installera inte inomhusenheten i en verkstad eller ett kök där oljedimma
kan komma in i enheten. Oljan lagras då på värmeväxlaren, vilket kan
försämra enhetens prestanda och orsaka deformering. I värsta fall
kan oljan skada inomhusenhetens plastdelar.
• För att undvika skador orsakade av korrosion på värmeväxlarna bör
inomhusenheter inte installeras i en sur eller basisk miljö.
• Använd lämpliga lyftselar när inomhusenheten lyfts eller flyttas för att
undvika skador på isoleringsmaterialet på enhetens yta.

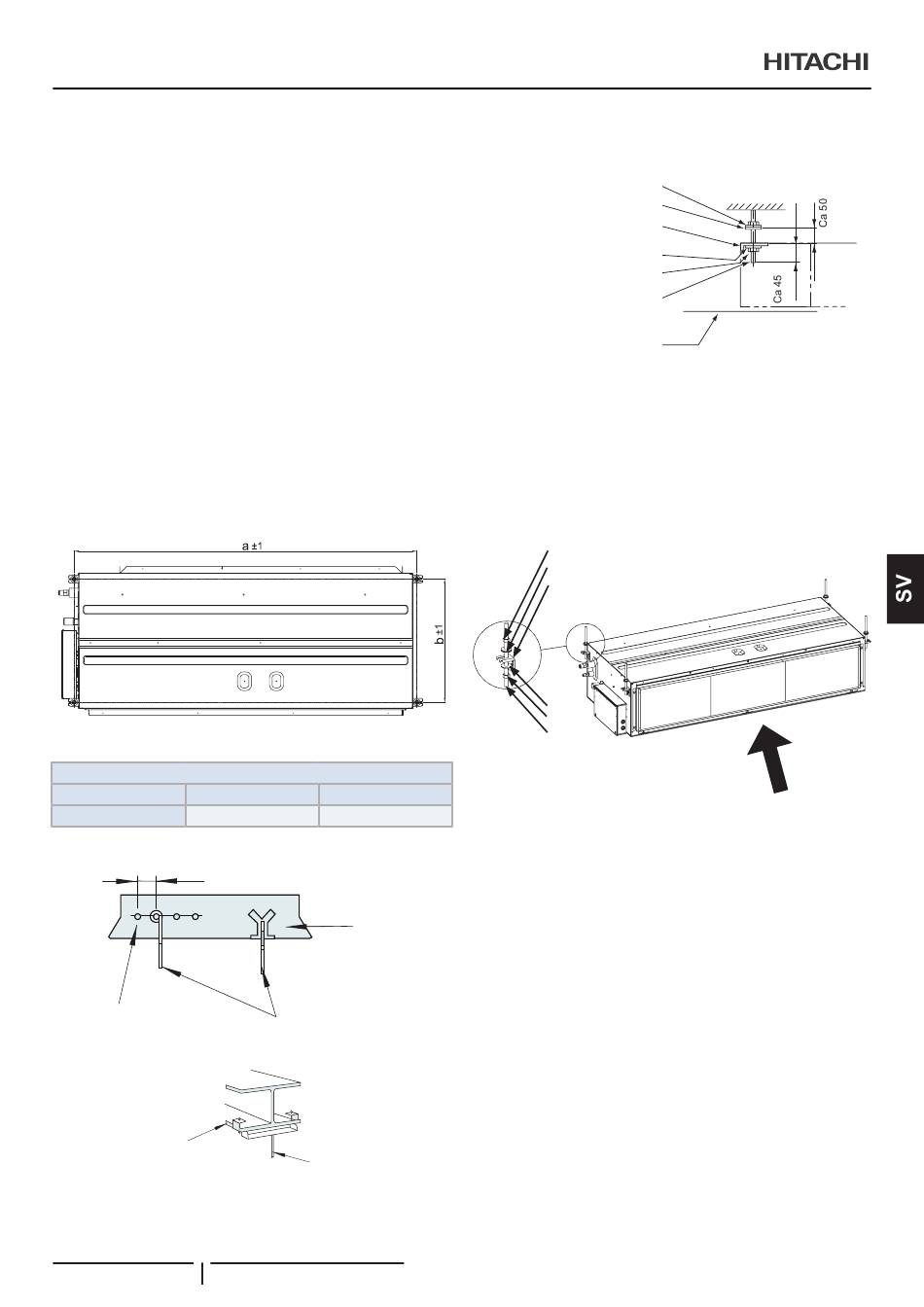

4.3.1 Upphängd enhet
Installera inomhusenheten med ordentligt utrymme runt omkring
den och var extra uppmärksam på riktningen för röranslutningar
och elkablar, samt utrymme för underhållsarbeten.
Fäst upphängningsbultarna, storlek M10 (W3/8) eller större,
enligt bilden nedan:
DIMENSIONER FÖR ATT INSTALLERA UPPHÄNGNINGSBULT (mm)
Modeller
RPIH-(4.0~6.0)FSRE
För betongplatta:
150 till 160mm
Stål
För stålbalk:
I-balk
117 PMML0529 rev.1 - 02/2021
a b
1514 544
Plugg
(100 till 150 kg)
Betong
Ankarbult
(W3/8 eller M10)
Upphängningsbult
(W3/8 eller M10)

Förinstallation av muttrar innan enheten nivelleras
Mutter (medföljer ej)
Bricka med isolering (tillbehör)
Upphängningskonsol
(fastsatt inomhusenhet)
Bricka (tillbehör)
Mutter (medföljer ej)
Öglebult (medföljer ej)
Innertakets yta

Häng upp inomhusenheten enligt följande steg
1 Fäst upphängningskonsolen med mutter och bricka vid varje
öglebult enligt bilden. Börja med ena sidan.
2 Kontrollera att muttern och brickan sitter fast ordentligt på
upphängningskonsolens hållare.
3 Haka fast upphängningskonsolen på den andra sidan av
muttern och brickan.
Mutter
Bricka med isolering
Upphängningskonsol
Bricka
Mutter
Öglebult
?
O B S !
Se till att du använder brickor (tillval) för att fästa upphängningsbultarna
på upphängningskonsolerna. Brickorna med isolering måste fästas med
isoleringssidan riktad nedåt mot för att underlätta upphängningsarbetet.
Tilluft
