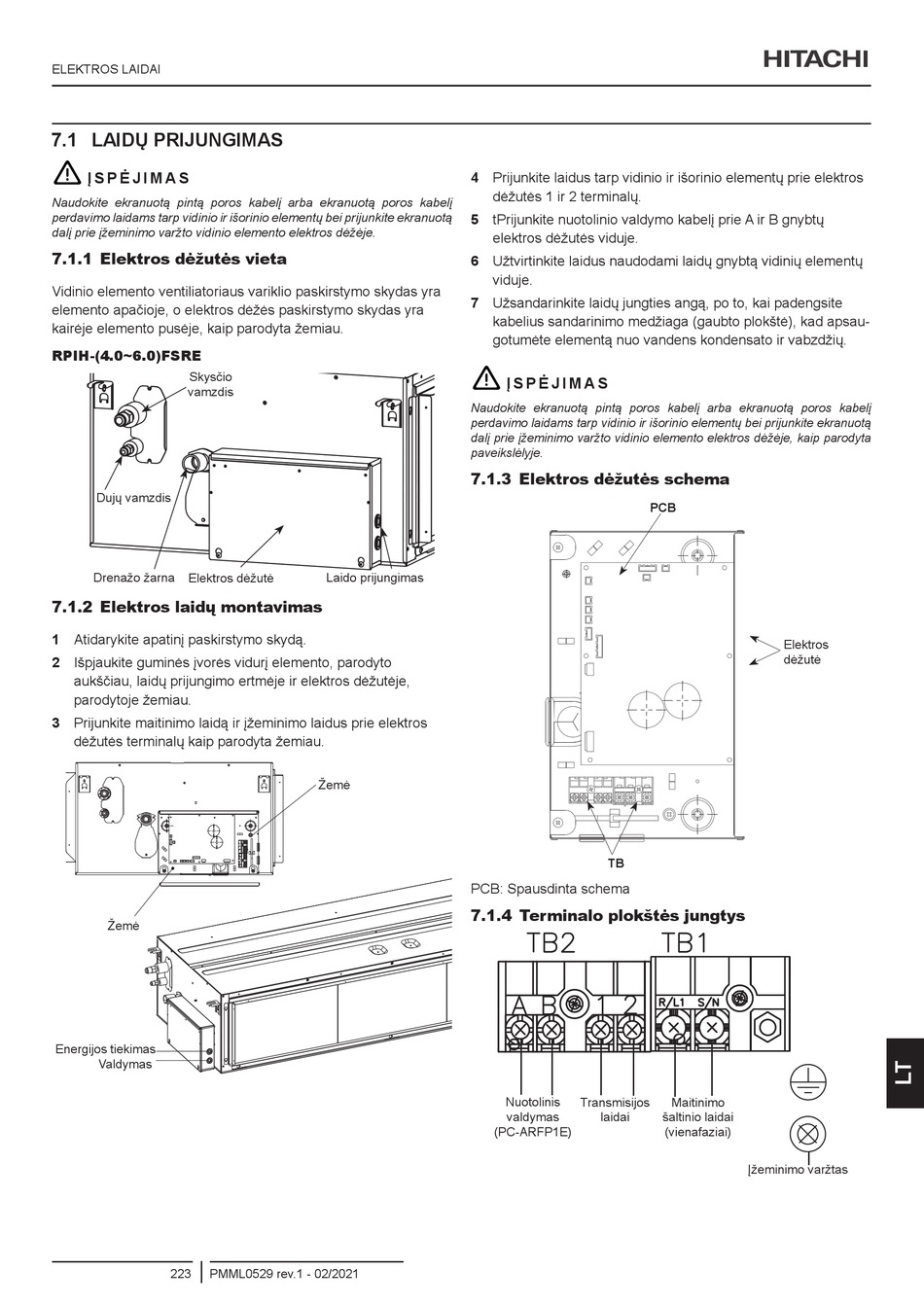

Hitachi R32/R410A-Serie Installations- Und Betriebshandbuch Seite 253

ELEKTROS LAIDAI
7.1 LAIDŲ PRIJUNGIMAS
!
Į S P Ė J I M A S
Naudokite ekranuotą pintą poros kabelį arba ekranuotą poros kabelį
perdavimo laidams tarp vidinio ir išorinio elementų bei prijunkite ekranuotą
dalį prie įžeminimo varžto vidinio elemento elektros dėžėje.
7.1.1 Elektros dėžutės vieta
Vidinio elemento ventiliatoriaus variklio paskirstymo skydas yra
elemento apačioje, o elektros dėžės paskirstymo skydas yra
kairėje elemento pusėje, kaip parodyta žemiau.
RPIH-(4.0~6.0)FSRE
Skysčio
vamzdis
Dujų vamzdis
Drenažo žarna Elektros dėžutė
7.1.2 Elektros laidų montavimas
1 Atidarykite apatinį paskirstymo skydą.
2 Išpjaukite guminės įvorės vidurį elemento, parodyto
aukščiau, laidų prijungimo ertmėje ir elektros dėžutėje,
parodytoje žemiau.
3 Prijunkite maitinimo laidą ir įžeminimo laidus prie elektros
dėžutės terminalų kaip parodyta žemiau.
Žemė
Energijos tiekimas
Valdymas
223 PMML0529 rev.1 - 02/2021
4 Prijunkite laidus tarp vidinio ir išorinio elementų prie elektros
dėžutės 1 ir 2 terminalų.
5 tPrijunkite nuotolinio valdymo kabelį prie A ir B gnybtų
elektros dėžutės viduje.
6 Užtvirtinkite laidus naudodami laidų gnybtą vidinių elementų
viduje.
7 Užsandarinkite laidų jungties angą, po to, kai padengsite
kabelius sandarinimo medžiaga (gaubto plokštė), kad apsau-
gotumėte elementą nuo vandens kondensato ir vabzdžių.
!
Naudokite ekranuotą pintą poros kabelį arba ekranuotą poros kabelį
perdavimo laidams tarp vidinio ir išorinio elementų bei prijunkite ekranuotą
dalį prie įžeminimo varžto vidinio elemento elektros dėžėje, kaip parodyta
paveikslėlyje.
7.1.3 Elektros dėžutės schema
Laido prijungimas
Žemė
PCB: Spausdinta schema
7.1.4 Terminalo plokštės jungtys
Į S P Ė J I M A S
PCB
TB
Nuotolinis Transmisijos
valdymas laidai šaltinio laidai
(PC-ARFP1E)
(vienafaziai)
Elektros
dėžutė
Maitinimo
Įžeminimo varžtas
