IEKŠTELPU IERĪCES UZSTĀDĪŠANA
4.3.2 Kanāla un iesūkšanas gaisa filtra
uzstādīšana

Vietējās piegādes kanāla uzstādīšana
Nostipriniet elastīgo gaisa kanālu pie ierīces atloku ārējām
virsmām (šai nolūkā ierīce ir aprīkota ar no rūpnīcas
piegādātiem atlokiem).
Lai izvairītos no anomālas skaņu vibrācijas, ieteicams izmantot
elastīgu vietējās piegādes kanāla daļu.
Izolējiet rāmja stūrus, pareizi izmantojot lenti. Vietējā piegāde.
RPIH ierīces tiek piegādātas ar standarta gaisa filtru iesūkšanas
pusē. Šis filtrs ir paredzēts gadījumos, ja nav iesūkšanas kanāla
(vai arī tas ir ļoti īss).

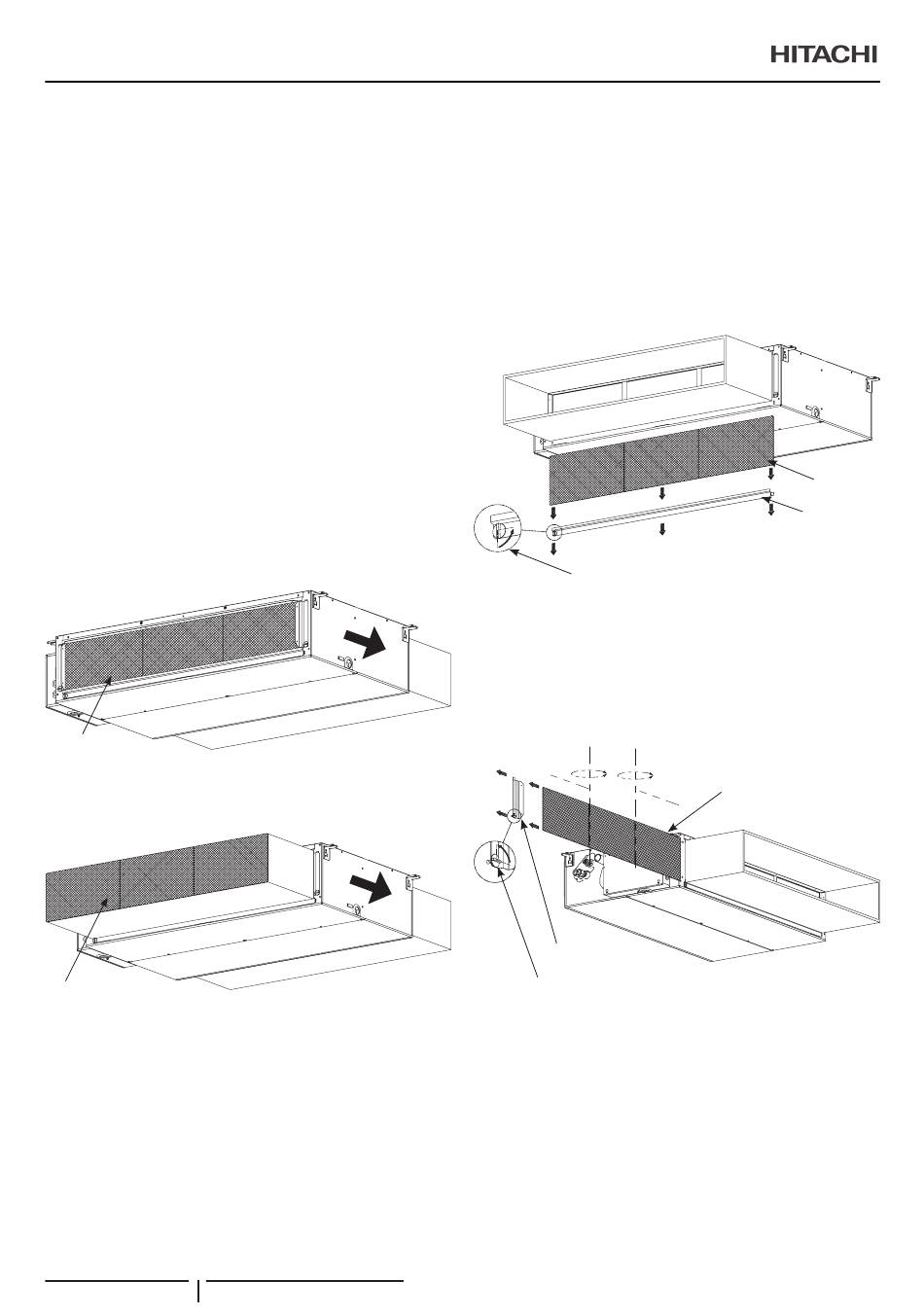

Atkarībā no uzstādīšanas ieteicams izmantot šādas norādes.
• Saglabājiet standarta gaisa filtru, ja nav iesūkšanas kanāla
(1. att.).
• Iesūkšanas kanāla izmantošanas gadījumā ir ieteicams
izmantot kanāla ieplūdes vietā gaisa filtru, noņemot ierīces
standarta gaisa filtru (2. att.).
1. att.
Standarta gaisa filtru
(piegāde no rūpnīcas)
2. att.
Gaisa filtrs (piegāde uz vietas
vai pielāgots rūpnīcā)
202 PMML0529 rev.1 - 02/2021

Iesūkšanas gaisa filtra serviss
Atkarībā no ierīces atrašanās vietas ir divas filtru izņemšanas
iespējas:
• Apakšējā ekstrakcija:
a. Pagrieziet fiksācijas skrūvi par 90° un izņemiet apakšējo
gaisa filtra balstu no ierīces.
b. Velciet gaisa filtru uz leju.
Gaisa
plūsma
• Sānu ekstrakcija:
a. Pagrieziet fiksācijas skrūvi par 90° un izņemiet sānu
gaisa filtra balstu no ierīces.
b. Velciet gaisa filtru un salieciet to savienojumā tik daudz,
cik nepieciešams ekstrakcijai.
180° jebkurā
virzienā
Gaisa
plūsma
Gaisa filtru
atbalsts
Fiksācijas
skrūve
Fiksācijas
skrūve
Gaisa
filtrs
Gaisa
filtrs
Gaisa filtru
atbalsts
