DRÄNERINGSRÖR

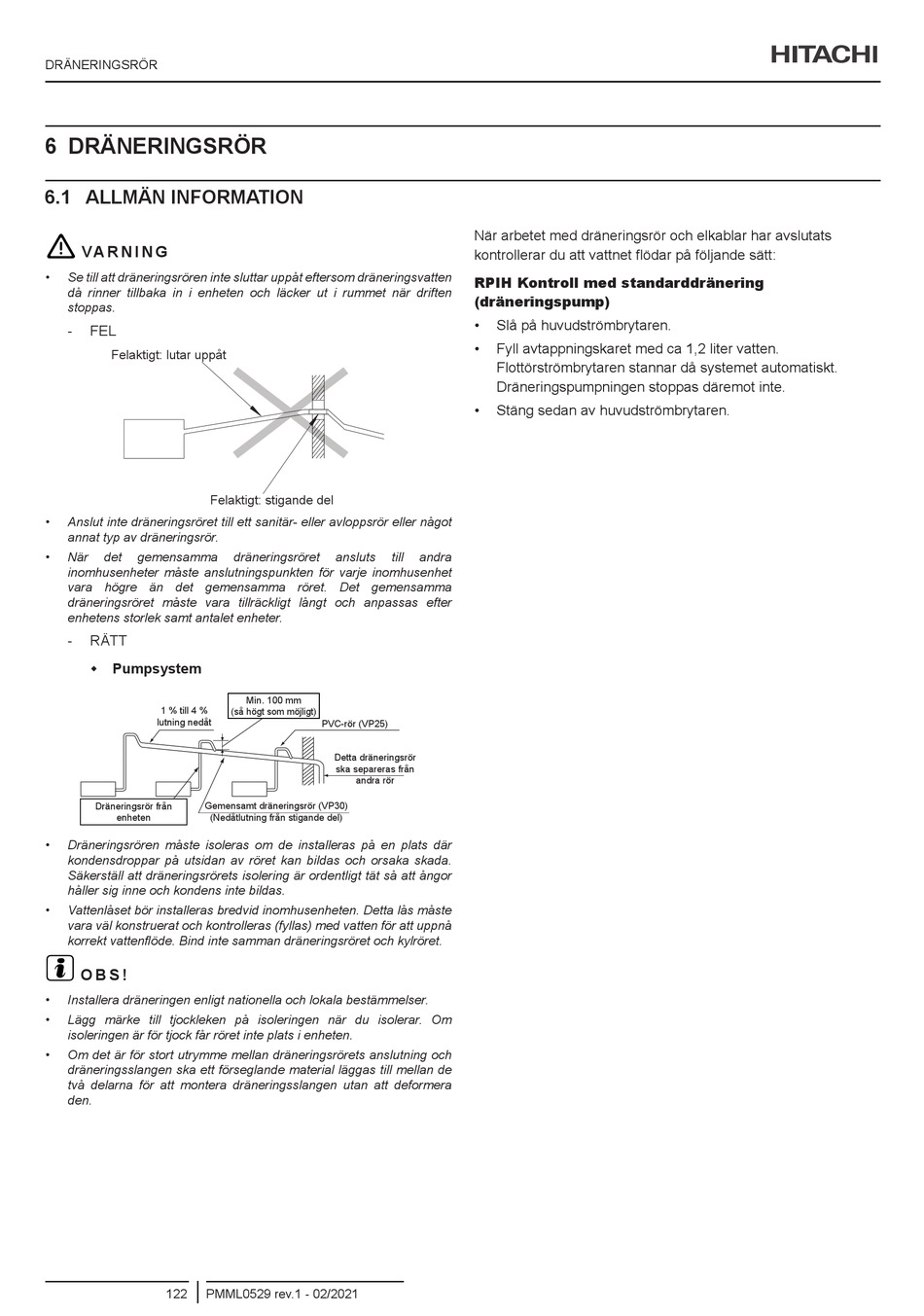

6 DRÄNERINGSRÖR
6.1 ALLMÄN INFORMATION
!
VA R N I N G
• Se till att dräneringsrören inte sluttar uppåt eftersom dräneringsvatten
då rinner tillbaka in i enheten och läcker ut i rummet när driften
stoppas.
FEL
-
Felaktigt: lutar uppåt
Felaktigt: stigande del
• Anslut inte dräneringsröret till ett sanitär- eller avloppsrör eller något
annat typ av dräneringsrör.
• När det gemensamma
inomhusenheter måste anslutningspunkten för varje inomhusenhet
vara högre än det gemensamma röret. Det gemensamma
dräneringsröret måste vara tillräckligt långt och anpassas efter
enhetens storlek samt antalet enheter.
- RÄTT
Š Pumpsystem
1 % till 4 %
lutning nedåt
Dräneringsrör från Gemensamt dräneringsrör (VP30)
enheten (Nedåtlutning från stigande del)
• Dräneringsrören måste isoleras om de installeras på en plats där
kondensdroppar på utsidan av röret kan bildas och orsaka skada.
Säkerställ att dräneringsrörets isolering är ordentligt tät så att ångor
håller sig inne och kondens inte bildas.
• Vattenlåset bör installeras bredvid inomhusenheten. Detta lås måste
vara väl konstruerat och kontrolleras (fyllas) med vatten för att uppnå
korrekt vattenflöde. Bind inte samman dräneringsröret och kylröret.
?
O B S !
• Installera dräneringen enligt nationella och lokala bestämmelser.
• Lägg märke till tjockleken på isoleringen när du isolerar. Om
isoleringen är för tjock får röret inte plats i enheten.
• Om det är för stort utrymme mellan dräneringsrörets anslutning och
dräneringsslangen ska ett förseglande material läggas till mellan de
två delarna för att montera dräneringsslangen utan att deformera
den.
122 PMML0529 rev.1 - 02/2021
dräneringsröret ansluts till
Min. 100 mm
(så högt som möjligt)
PVC-rör (VP25)
Detta dräneringsrör
ska separeras från
andra rör
När arbetet med dräneringsrör och elkablar har avslutats
kontrollerar du att vattnet flödar på följande sätt:
RPIH Kontroll med standarddränering
(dräneringspump)
• Slå på huvudströmbrytaren.
• Fyll avtappningskaret med ca 1,2 liter vatten.
Flottörströmbrytaren stannar då systemet automatiskt.
Dräneringspumpningen stoppas däremot inte.
• Stäng sedan av huvudströmbrytaren.
