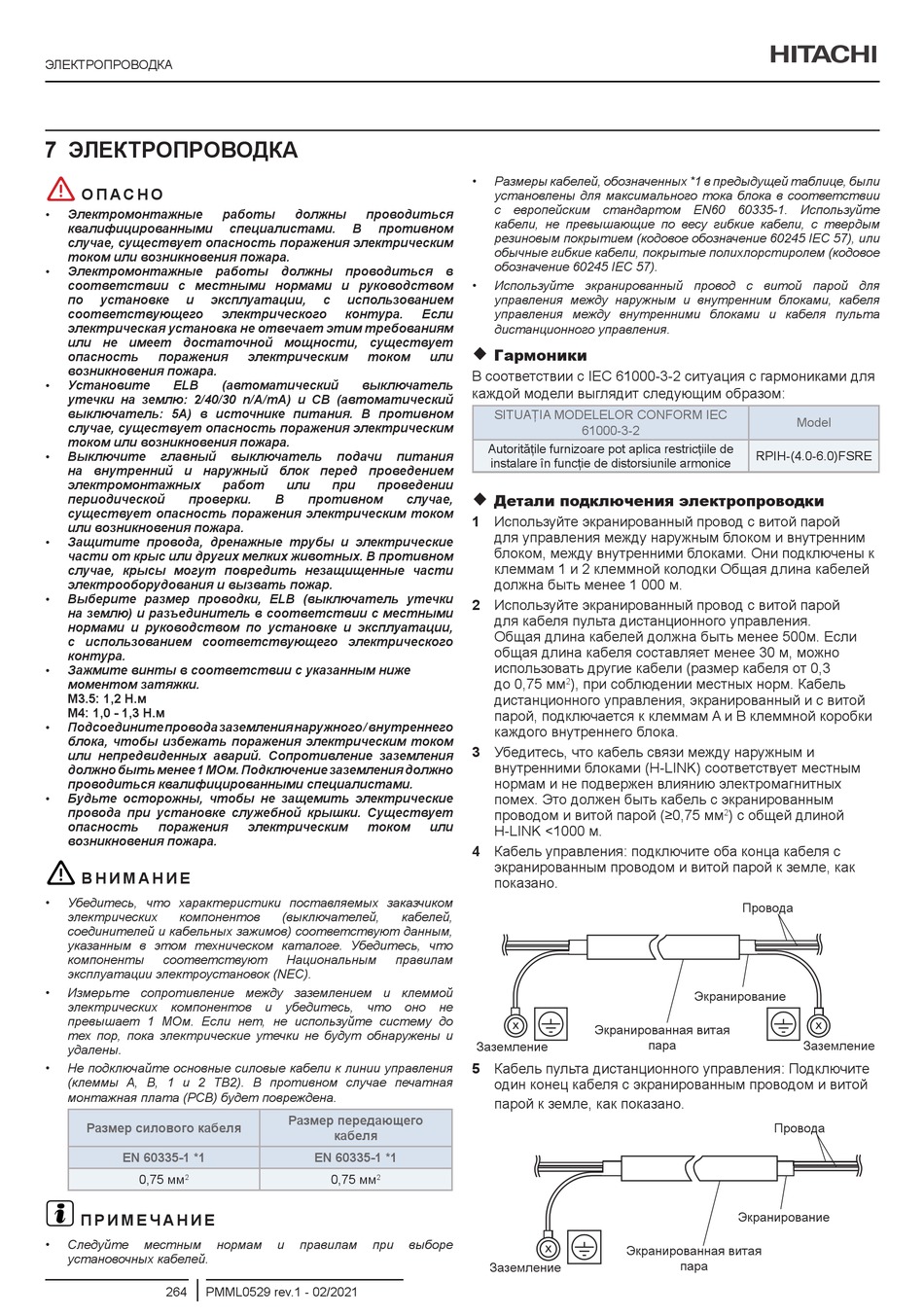

ЭЛЕКТРОПРОВОДКА
7 ЭЛЕКТРОПРОВОДКА
!
О П А С Н О
• Электромонтажные
квалифицированными специалистами. В противном
случае, существует опасность поражения электрическим
током или возникновения пожара.
• Электромонтажные работы должны проводиться в
соответствии с местными нормами и руководством
по установке и эксплуатации,
соответствующего
электрическая установка не отвечает этим требованиям
или не имеет достаточной мощности, существует
опасность поражения
возникновения пожара.
• Установите ELB
утечки на землю: 2/40/30 n/A/mA) и CB (автоматический
выключатель: 5A) в источнике питания. В противном
случае, существует опасность поражения электрическим
током или возникновения пожара.
• Выключите главный выключатель подачи питания
на внутренний и наружный блок перед проведением
электромонтажных
периодической проверки.
существует опасность поражения электрическим током
или возникновения пожара.
• Защитите провода, дренажные трубы и электрические
части от крыс или других мелких животных. В противном
случае, крысы могут повредить незащищенные части
электрооборудования и вызвать пожар.
• Выберите размер проводки, ELB (выключатель утечки
на землю) и разъединитель в соответствии с местными
нормами и руководством по установке и эксплуатации,
с использованием соответствующего электрического
контура.
• Зажмите винты в соответствии с указанным ниже
моментом затяжки.
M3.5: 1,2 Н.м
M4: 1,0 - 1,3 Н.м
• Подсоедините п ровода з аземления н аружного / в нутреннего
блока, чтобы избежать поражения электрическим током
или непредвиденных аварий. Сопротивление заземления
должно быть менее 1 МОм. Подключение заземления должно
проводиться квалифицированными специалистами.
• Будьте осторожны, чтобы не защемить электрические
провода при установке служебной крышки. Существует
опасность поражения
возникновения пожара.
!
В Н И М А Н И Е
• Убедитесь, что характеристики поставляемых заказчиком
электрических компонентов
соединителей и кабельных зажимов) соответствуют данным,
указанным в этом техническом каталоге. Убедитесь, что
компоненты соответствуют
эксплуатации электроустановок (NEC).
• Измерьте сопротивление между заземлением и клеммой
электрических компонентов
превышает 1 МОм. Если нет, не используйте систему до
тех пор, пока электрические утечки не будут обнаружены и
удалены.
• Не подключайте основные силовые кабели к линии управления
(клеммы A, B, 1 и 2 TB2). В противном случае печатная
монтажная плата (PCB) будет повреждена.
Размер силового кабеля
EN 60335-1 *1
0,75 мм
2
?
П Р И М Е Ч А Н И Е
• Следуйте местным нормам
установочных кабелей.
264 PMML0529 rev.1 - 02/2021
работы должны проводиться
с использованием
электрического контура.
электрическим током
(автоматический выключатель
работ или при проведении
В противном
электрическим током
(выключателей,
Национальным правилам
и убедитесь, что
Размер передающего
кабеля
EN 60335-1 *1
0,75 мм
2
и правилам при
• Размеры кабелей, обозначенных *1 в предыдущей таблице, были
установлены для максимального тока блока в соответствии
с европейским стандартом EN60 60335-1. Используйте
кабели, не превышающие по весу гибкие кабели, с твердым
резиновым покрытием (кодовое обозначение 60245 IEC 57), или
обычные гибкие кабели, покрытые полихлорстиролем (кодовое
обозначение 60245 IEC 57).
• Используйте экранированный провод с витой парой для
управления между наружным и внутренним блоками, кабеля
Если управления между внутренними блоками и кабеля пульта
дистанционного управления.

Гармоники
или
В соответствии с IEC 61000-3-2 ситуация с гармониками для
каждой модели выглядит следующим образом:
SITUAȚIA MODELELOR CONFORM IEC
Autoritățile furnizoare pot aplica restricțiile de
instalare în funcție de distorsiunile armonice

Детали подключения электропроводки
случае,
1 Используйте экранированный провод с витой парой
для управления между наружным блоком и внутренним
блоком, между внутренними блоками. Они подключены к
клеммам 1 и 2 клеммной колодки Общая длина кабелей
должна быть менее 1 000 м.
2 Используйте экранированный провод с витой парой
для кабеля пульта дистанционного управления.
Общая длина кабелей должна быть менее 500м. Если
общая длина кабеля составляет менее 30 м, можно
использовать другие кабели (размер кабеля от 0,3
до 0,75 мм ), при соблюдении местных норм. Кабель
2
дистанционного управления, экранированный и с витой
парой, подключается к клеммам A и B клеммной коробки
каждого внутреннего блока.
3 Убедитесь, что кабель связи между наружным и
внутренними блоками (H-LINK) соответствует местным
нормам и не подвержен влиянию электромагнитных
помех. Это должен быть кабель с экранированным
проводом и витой парой (≥0,75 мм
или
H-LINK <1000 м.
4 Кабель управления: подключите оба конца кабеля с
экранированным проводом и витой парой к земле, как
показано.
кабелей,
оно не
Заземление
5 Кабель пульта дистанционного управления: Подключите
один конец кабеля с экранированным проводом и витой
парой к земле, как показано.
выборе
Заземление
61000-3-2
RPIH-(4.0-6.0)FSRE
) с общей длиной
2
Провода
Экранирование
Экранированная витая
пара
Экранирование
Экранированная витая
пара
Model
Заземление
Провода
