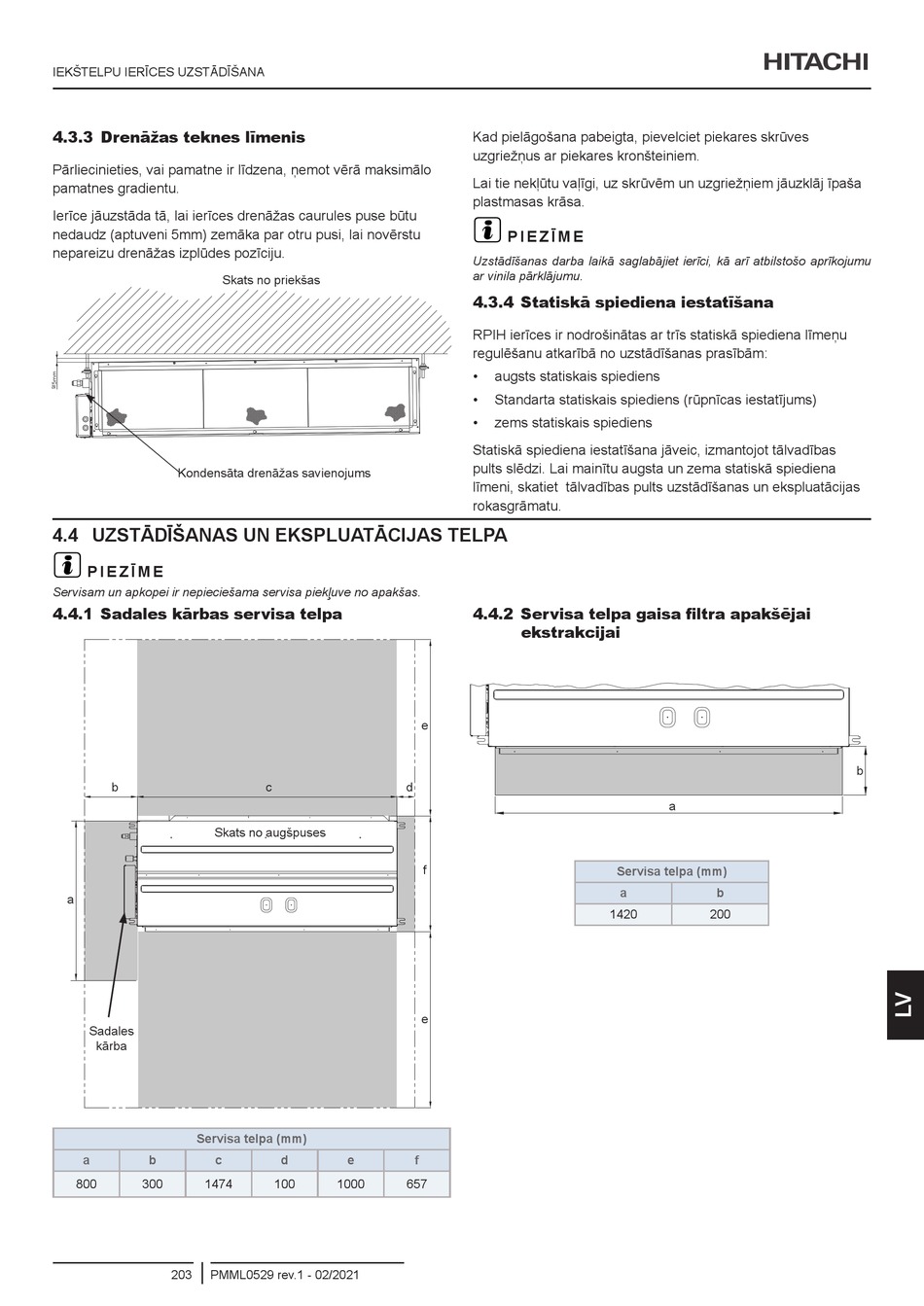

IEKŠTELPU IERĪCES UZSTĀDĪŠANA
4.3.3 Drenāžas teknes līmenis
Pārliecinieties, vai pamatne ir līdzena, ņemot vērā maksimālo
pamatnes gradientu.
Ierīce jāuzstāda tā, lai ierīces drenāžas caurules puse būtu
nedaudz (aptuveni 5mm) zemāka par otru pusi, lai novērstu
nepareizu drenāžas izplūdes pozīciju.
Skats no priekšas
Kondensāta drenāžas savienojums
4.4 UZSTĀDĪŠANAS UN EKSPLUATĀCIJAS TELPA
?
P I E Z Ī M E
Servisam un apkopei ir nepieciešama servisa piekļuve no apakšas.
4.4.1 Sadales kārbas servisa telpa
b
Skats no augšpuses
a
Sadales
kārba
Servisa telpa (mm)
a b c
800 300 1474
203 PMML0529 rev.1 - 02/2021
e
c d
f
e
d e f
100 1000 657
Kad pielāgošana pabeigta, pievelciet piekares skrūves
uzgriežņus ar piekares kronšteiniem.
Lai tie nekļūtu vaļīgi, uz skrūvēm un uzgriežņiem jāuzklāj īpaša
plastmasas krāsa.
?
P I E Z Ī M E
Uzstādīšanas darba laikā saglabājiet ierīci, kā arī atbilstošo aprīkojumu
ar vinila pārklājumu.
4.3.4 Statiskā spiediena iestatīšana
RPIH ierīces ir nodrošinātas ar trīs statiskā spiediena līmeņu
regulēšanu atkarībā no uzstādīšanas prasībām:
• augsts statiskais spiediens
• Standarta statiskais spiediens (rūpnīcas iestatījums)
• zems statiskais spiediens
Statiskā spiediena iestatīšana jāveic, izmantojot tālvadības
pults slēdzi. Lai mainītu augsta un zema statiskā spiediena
līmeni, skatiet tālvadības pults uzstādīšanas un ekspluatācijas
rokasgrāmatu.
4.4.2 Servisa telpa gaisa filtra apakšējai
ekstrakcijai
Servisa telpa (mm)
a
1420
a
b
200
b
