IEKŠTELPU IERĪCES UZSTĀDĪŠANA
!
U Z M A N Ī B U
• Neuzstādiet iekštelpu ierīces uzliesmojošā vidē, lai izvairītos no
ugunsgrēka vai sprādziena.
• Pārbaudiet, vai griestu plāksne ir pietiekami izturīga. Ja nav izturīga,
iekšējā ierīce var uzkrist jums virsū.
• Neuzstādiet iekštelpu ierīces iekārtu veikalā vai virtuvē, kur eļļas
tvaiki vai dūmaka plūst uz iekštelpu ierīcēm. Eļļa nogulsnējās uz
siltummaiņa, tādējādi samazinot iekštelpu ierīces veiktspēju, tā var
deformēties. Sliktākajā gadījumā salūzt iekštelpu ierīces plastmasas
daļas.
• Lai izvairītos no korozijas iedarbības uz siltummaiņiem, neuzstādiet
iekštelpu ierīces skābā vai sārmainā vidē.
• Paceļot vai pārvietojot iekštelpu ierīci, izmantojiet piemērotas siksnas,
lai izvairītos no bojājumiem, un uzmanieties, lai nesabojātu izolācijas
materiālu uz ierīču virsmas.

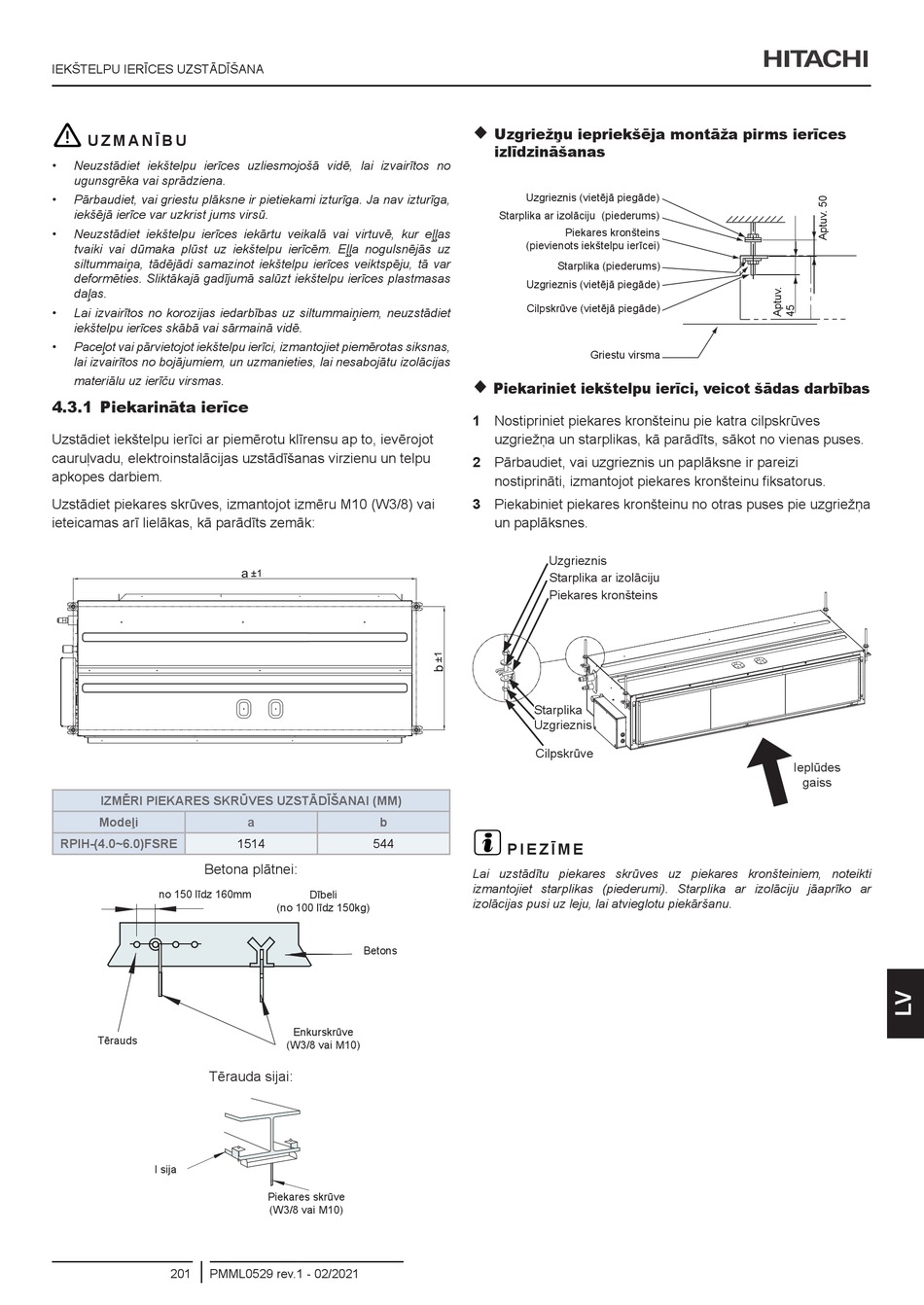

4.3.1 Piekarināta ierīce
Uzstādiet iekštelpu ierīci ar piemērotu klīrensu ap to, ievērojot
cauruļvadu, elektroinstalācijas uzstādīšanas virzienu un telpu
apkopes darbiem.
Uzstādiet piekares skrūves, izmantojot izmēru M10 (W3/8) vai
ieteicamas arī lielākas, kā parādīts zemāk:
IZMĒRI PIEKARES SKRŪVES UZSTĀDĪŠANAI (MM)
Modeļi
RPIH-(4.0~6.0)FSRE
Betona plātnei:
no 150 līdz 160mm
Tērauds
Tērauda sijai:
I sija
201 PMML0529 rev.1 - 02/2021
a b
1514 544
Dībeli
(no 100 līdz 150kg)
Betons
Enkurskrūve
(W3/8 vai M10)
Piekares skrūve
(W3/8 vai M10)

Uzgriežņu iepriekšēja montāža pirms ierīces
izlīdzināšanas
Uzgrieznis (vietējā piegāde)
Starplika ar izolāciju (piederums)
Piekares kronšteins
(pievienots iekštelpu ierīcei)
Starplika (piederums)
Uzgrieznis (vietējā piegāde)
Cilpskrūve (vietējā piegāde)
Griestu virsma

Piekariniet iekštelpu ierīci, veicot šādas darbības
1 Nostipriniet piekares kronšteinu pie katra cilpskrūves
uzgriežņa un starplikas, kā parādīts, sākot no vienas puses.
2 Pārbaudiet, vai uzgrieznis un paplāksne ir pareizi
nostiprināti, izmantojot piekares kronšteinu fiksatorus.
3 Piekabiniet piekares kronšteinu no otras puses pie uzgriežņa
un paplāksnes.
Uzgrieznis
Starplika ar izolāciju
Piekares kronšteins
Starplika
Uzgrieznis
Cilpskrūve
?
P I E Z Ī M E
Lai uzstādītu piekares skrūves uz piekares kronšteiniem, noteikti
izmantojiet starplikas (piederumi). Starplika ar izolāciju jāaprīko ar
izolācijas pusi uz leju, lai atvieglotu piekāršanu.
Ieplūdes
gaiss
