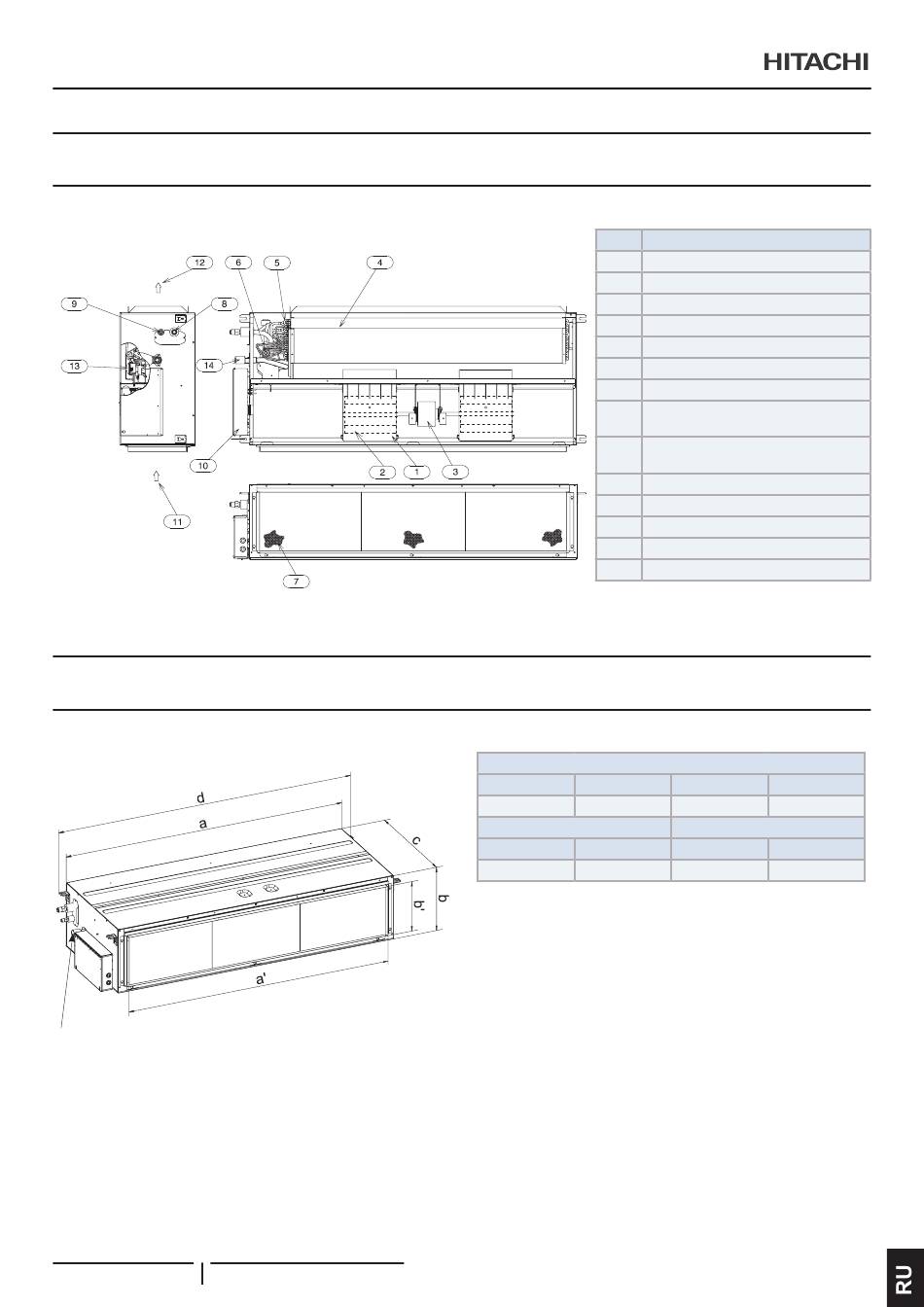

НАЗВАНИЕ ДЕТАЛЕЙ
2 НАЗВАНИЕ ДЕТАЛЕЙ
2.1 RPIH-(4.0-6.0)FSRE
3 ОБЩИЕ РАЗМЕРЫ
3.1 RPIH-(4.0-6.0)FSRE
Дренажные
трубы
255 PMML0529 rev.1 - 02/2021
№
1 Корпус вентилятора
2 Вентилятор
3 Двигатель вентилятора
4 Теплообменник
5 Коллектор
6 Расширительный клапан
7 Воздушный фильтр
Подключение газовой трубы
8
хладагента
Подключение жидкостной трубы
9
хладагента
10 Электрическая коробка управления
11 Вход воздуха
12 Выход воздуха
13 Дренажный насос
14 Подсоединение дренажной трубы
Размер (мм)
a b
1474 340
Выход воздуха (мм)
a' b'
1249 271
Название детали
c d
600 1564
Вход воздуха (мм)
a' b'
1386 276
