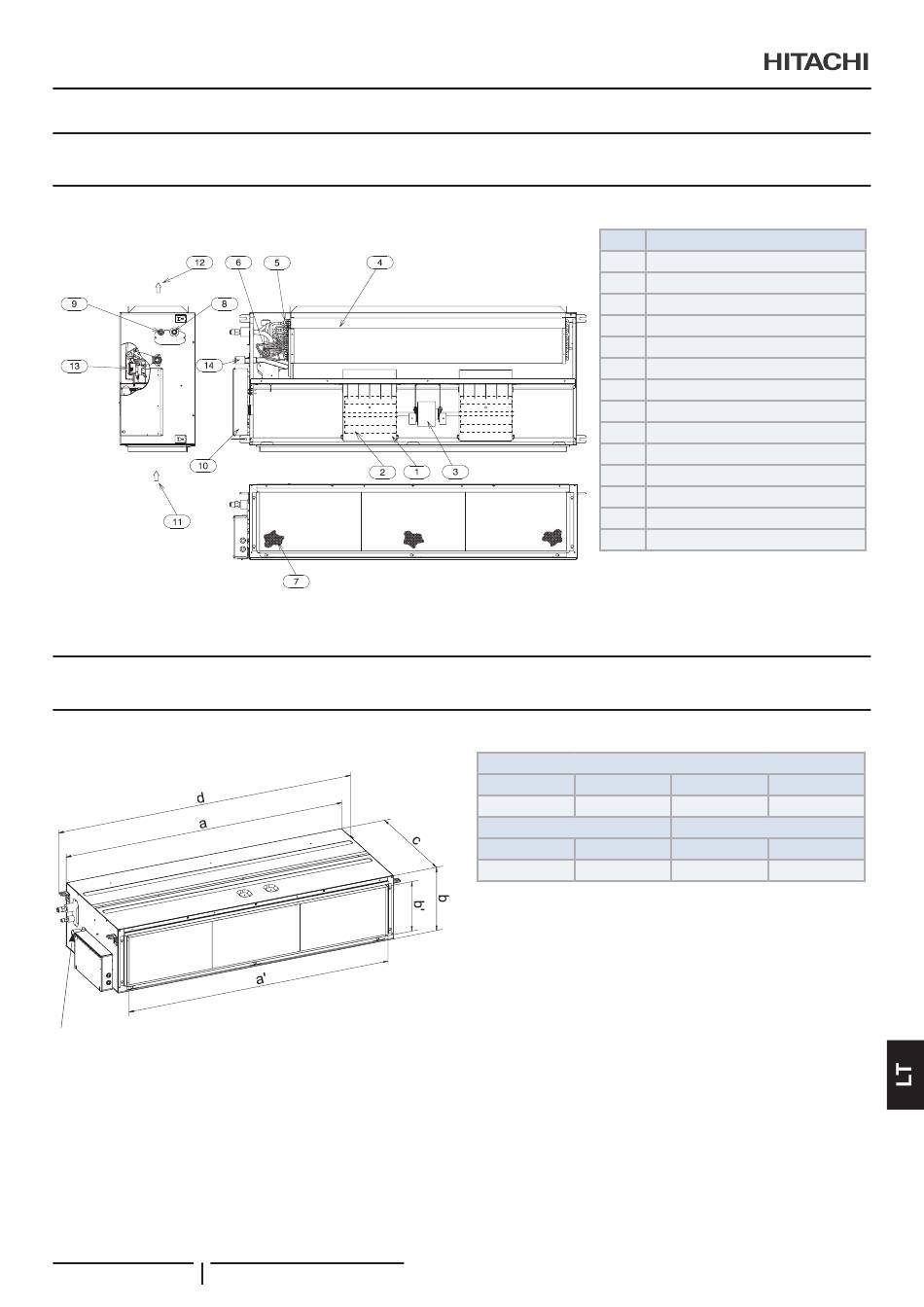

DALIŲ PAVADINIMAI
2 DALIŲ PAVADINIMAI
2.1 RPIH-(4.0-6.0)FSRE

3 BENDRIEJI MATMENYS

3.1 RPIH-(4.0-6.0)FSRE
Drenažo
vamzdynas
213 PMML0529 rev.1 - 02/2021
Nr.
1 Ventiliatoriaus dėžė
2 Ventiliatorius
3 Ventiliatoriaus variklis
4 Šilumokaitis
5 Kolektorius
6 Plėtimosi vožtuvas
7 Oro filtras
8 Aušinimo dujų vamzdžio jungtis
9 Aušinimo skysčio vamzdžio jungtis
10 Elektros dėžė
11 Oro įleidimas
12 Oro išleidimas
13 Drenažo siurblys
14 Drenažo vamzdžio prijungimas
Matmuo (mm)
a b
1474 340
Oro išleidimas (mm)
a' b'
1249 271
Dalies pavadinimas
c d
600 1564
Oro įleidimas (mm)
a' b'
1386 276
