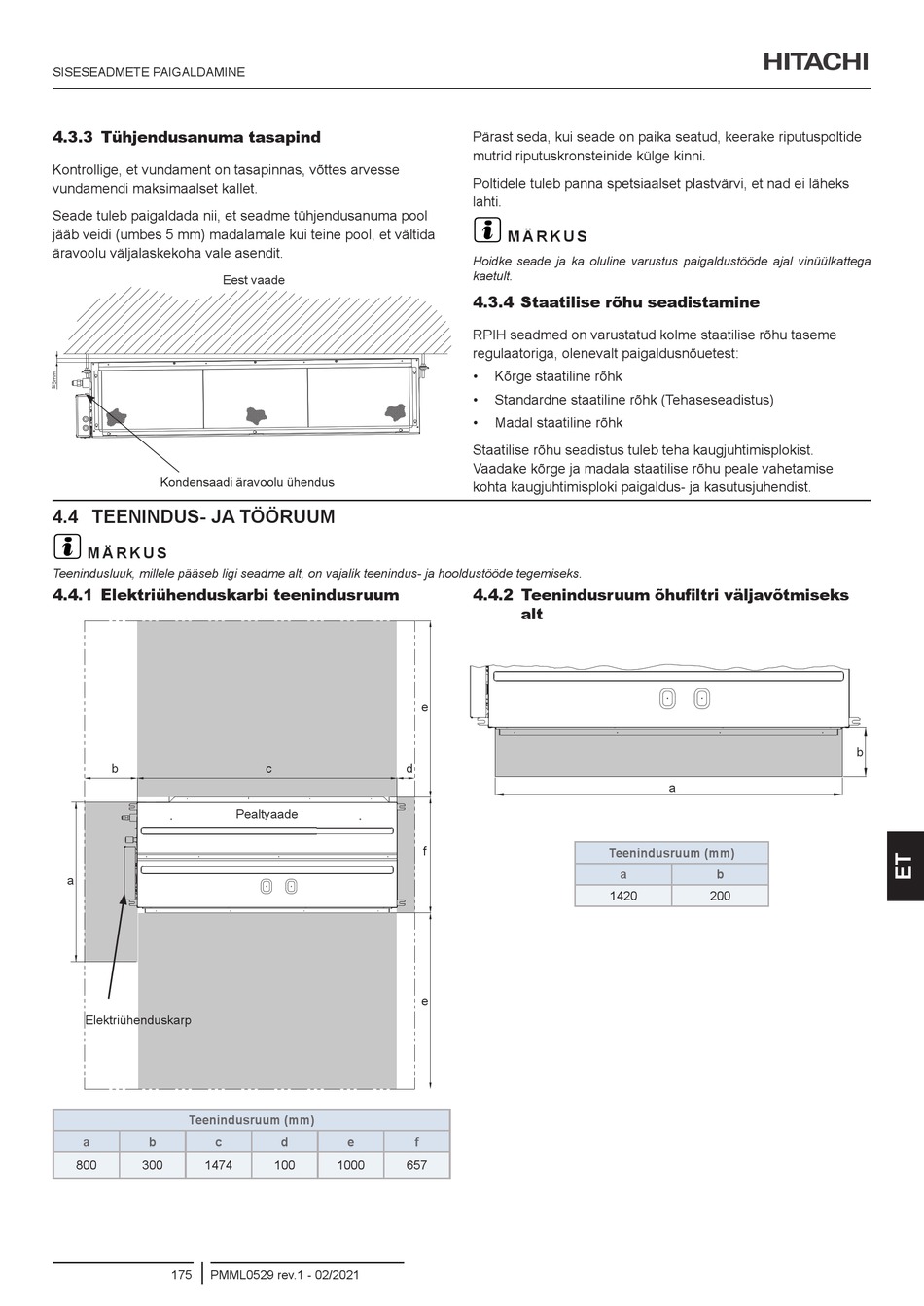

SISESEADMETE PAIGALDAMINE
4.3.3 Tühjendusanuma tasapind
Kontrollige, et vundament on tasapinnas, võttes arvesse
vundamendi maksimaalset kallet.
Seade tuleb paigaldada nii, et seadme tühjendusanuma pool
jääb veidi (umbes 5 mm) madalamale kui teine pool, et vältida
äravoolu väljalaskekoha vale asendit.
Eest vaade
Kondensaadi äravoolu ühendus
4.4 TEENINDUS- JA TÖÖRUUM
?
M Ä R K U S
Teenindusluuk, millele pääseb ligi seadme alt, on vajalik teenindus- ja hooldustööde tegemiseks.
4.4.1 Elektriühenduskarbi teenindusruum
b
a
Elektriühenduskarp
Teenindusruum (mm)
a b c
800 300 1474
175 PMML0529 rev.1 - 02/2021
c d
Pealtvaade
d e
100 1000 657
Pärast seda, kui seade on paika seatud, keerake riputuspoltide
mutrid riputuskronsteinide külge kinni.
Poltidele tuleb panna spetsiaalset plastvärvi, et nad ei läheks
lahti.
?
M Ä R K U S
Hoidke seade ja ka oluline varustus paigaldustööde ajal vinüülkattega
kaetult.
4.3.4 Staatilise rõhu seadistamine
RPIH seadmed on varustatud kolme staatilise rõhu taseme
regulaatoriga, olenevalt paigaldusnõuetest:
• Kõrge staatiline rõhk
• Standardne staatiline rõhk (Tehaseseadistus)
• Madal staatiline rõhk
Staatilise rõhu seadistus tuleb teha kaugjuhtimisplokist.
Vaadake kõrge ja madala staatilise rõhu peale vahetamise
kohta kaugjuhtimisploki paigaldus- ja kasutusjuhendist.
4.4.2 Teenindusruum õhufiltri väljavõtmiseks
alt
e
f
e
f
a
Teenindusruum (mm)
a b
1420 200
b
