LIGAÇÕES ELÉTRICAS

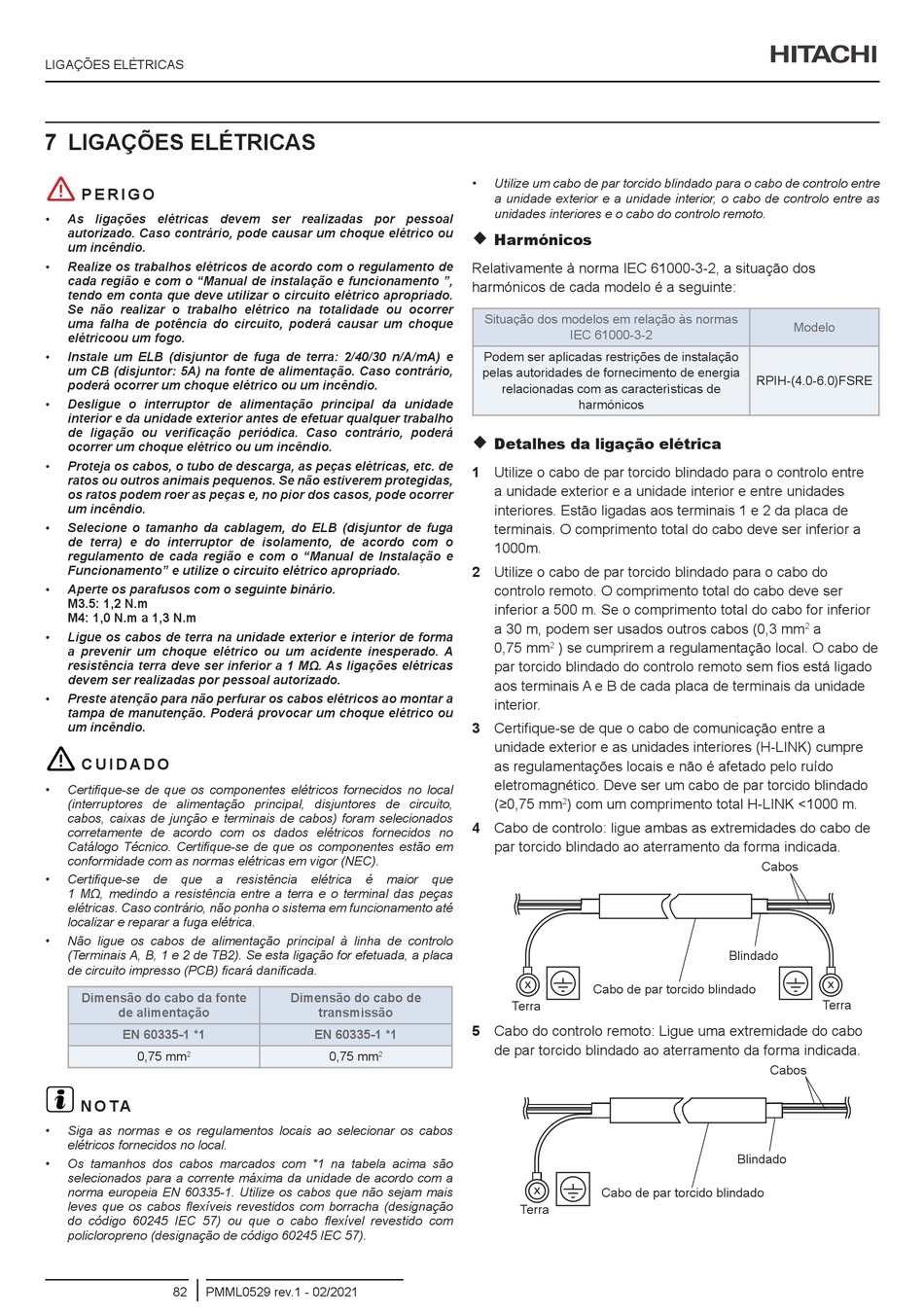

7 LIGAÇÕES ELÉTRICAS
!
P E R I G O
• As ligações elétricas devem ser realizadas por pessoal
autorizado. Caso contrário, pode causar um choque elétrico ou
um incêndio.
• Realize os trabalhos elétricos de acordo com o regulamento de
cada região e com o "Manual de instalação e funcionamento ",
tendo em conta que deve utilizar o circuito elétrico apropriado.
Se não realizar o trabalho elétrico na totalidade ou ocorrer
uma falha de potência do circuito, poderá causar um choque
elétricoou um fogo.
• Instale um ELB (disjuntor de fuga de terra: 2/40/30 n/A/mA) e
um CB (disjuntor: 5A) na fonte de alimentação. Caso contrário,
poderá ocorrer um choque elétrico ou um incêndio.
• Desligue o interruptor de alimentação principal da unidade
interior e da unidade exterior antes de efetuar qualquer trabalho
de ligação ou verificação periódica. Caso contrário, poderá
ocorrer um choque elétrico ou um incêndio.
• Proteja os cabos, o tubo de descarga, as peças elétricas, etc. de
ratos ou outros animais pequenos. Se não estiverem protegidas,
os ratos podem roer as peças e, no pior dos casos, pode ocorrer
um incêndio.
• Selecione o tamanho da cablagem, do ELB (disjuntor de fuga
de terra) e do interruptor de isolamento, de acordo com o
regulamento de cada região e com o "Manual de Instalação e
Funcionamento" e utilize o circuito elétrico apropriado.
• Aperte os parafusos com o seguinte binário.
M3.5: 1,2 N.m
M4: 1,0 N.m a 1,3 N.m
• Ligue os cabos de terra na unidade exterior e interior de forma
a prevenir um choque elétrico ou um acidente inesperado. A
resistência terra deve ser inferior a 1 MΩ. As ligações elétricas
devem ser realizadas por pessoal autorizado.
• Preste atenção para não perfurar os cabos elétricos ao montar a
tampa de manutenção. Poderá provocar um choque elétrico ou
um incêndio.
!
C U I D A D O
• Certifique-se de que os componentes elétricos fornecidos no local
(interruptores de alimentação principal, disjuntores de circuito,
cabos, caixas de junção e terminais de cabos) foram selecionados
corretamente de acordo com os dados elétricos fornecidos no
Catálogo Técnico. Certifique-se de que os componentes estão em
conformidade com as normas elétricas em vigor (NEC).
• Certifique-se de que a
1 MΩ, medindo a resistência entre a terra e o terminal das peças
elétricas. Caso contrário, não ponha o sistema em funcionamento até
localizar e reparar a fuga elétrica.
• Não ligue os cabos de alimentação principal à linha de controlo
(Terminais A, B, 1 e 2 de TB2). Se esta ligação for efetuada, a placa
de circuito impresso (PCB) ficará danificada.
Dimensão do cabo da fonte
de alimentação
EN 60335-1 *1
0,75 mm
2
?
N O TA
• Siga as normas e os regulamentos locais ao selecionar os cabos
elétricos fornecidos no local.
• Os tamanhos dos cabos marcados com *1 na tabela acima são
selecionados para a corrente máxima da unidade de acordo com a
norma europeia EN 60335-1. Utilize os cabos que não sejam mais
leves que os cabos flexíveis revestidos com borracha (designação
do código 60245 IEC 57) ou que o cabo flexível revestido com
policloropreno (designação de código 60245 IEC 57).
82 PMML0529 rev.1 - 02/2021
resistência elétrica é maior
Dimensão do cabo de
transmissão
EN 60335-1 *1
0,75 mm
2
• Utilize um cabo de par torcido blindado para o cabo de controlo entre
a unidade exterior e a unidade interior, o cabo de controlo entre as
unidades interiores e o cabo do controlo remoto.

Harmónicos
Relativamente à norma IEC 61000-3-2, a situação dos
harmónicos de cada modelo é a seguinte:
Situação dos modelos em relação às normas
IEC 61000-3-2
Podem ser aplicadas restrições de instalação
pelas autoridades de fornecimento de energia
relacionadas com as características de
harmónicos

Detalhes da ligação elétrica
1 Utilize o cabo de par torcido blindado para o controlo entre
a unidade exterior e a unidade interior e entre unidades
interiores. Estão ligadas aos terminais 1 e 2 da placa de
terminais. O comprimento total do cabo deve ser inferior a
1000m.
2 Utilize o cabo de par torcido blindado para o cabo do
controlo remoto. O comprimento total do cabo deve ser
inferior a 500 m. Se o comprimento total do cabo for inferior
a 30 m, podem ser usados outros cabos (0,3 mm
0,75 mm ) se cumprirem a regulamentação local. O cabo de
2
par torcido blindado do controlo remoto sem fios está ligado
aos terminais A e B de cada placa de terminais da unidade
interior.
3 Certifique-se de que o cabo de comunicação entre a
unidade exterior e as unidades interiores (H-LINK) cumpre
as regulamentações locais e não é afetado pelo ruído
eletromagnético. Deve ser um cabo de par torcido blindado
(≥0,75 mm ) com um comprimento total H-LINK <1000 m.
2
4 Cabo de controlo: ligue ambas as extremidades do cabo de
par torcido blindado ao aterramento da forma indicada.
que
Cabo de par torcido blindado
Terra
5 Cabo do controlo remoto: Ligue uma extremidade do cabo
de par torcido blindado ao aterramento da forma indicada.
Cabo de par torcido blindado
Terra
Modelo
RPIH-(4.0-6.0)FSRE
a
2
Cabos
Blindado
Terra
Cabos
Blindado
