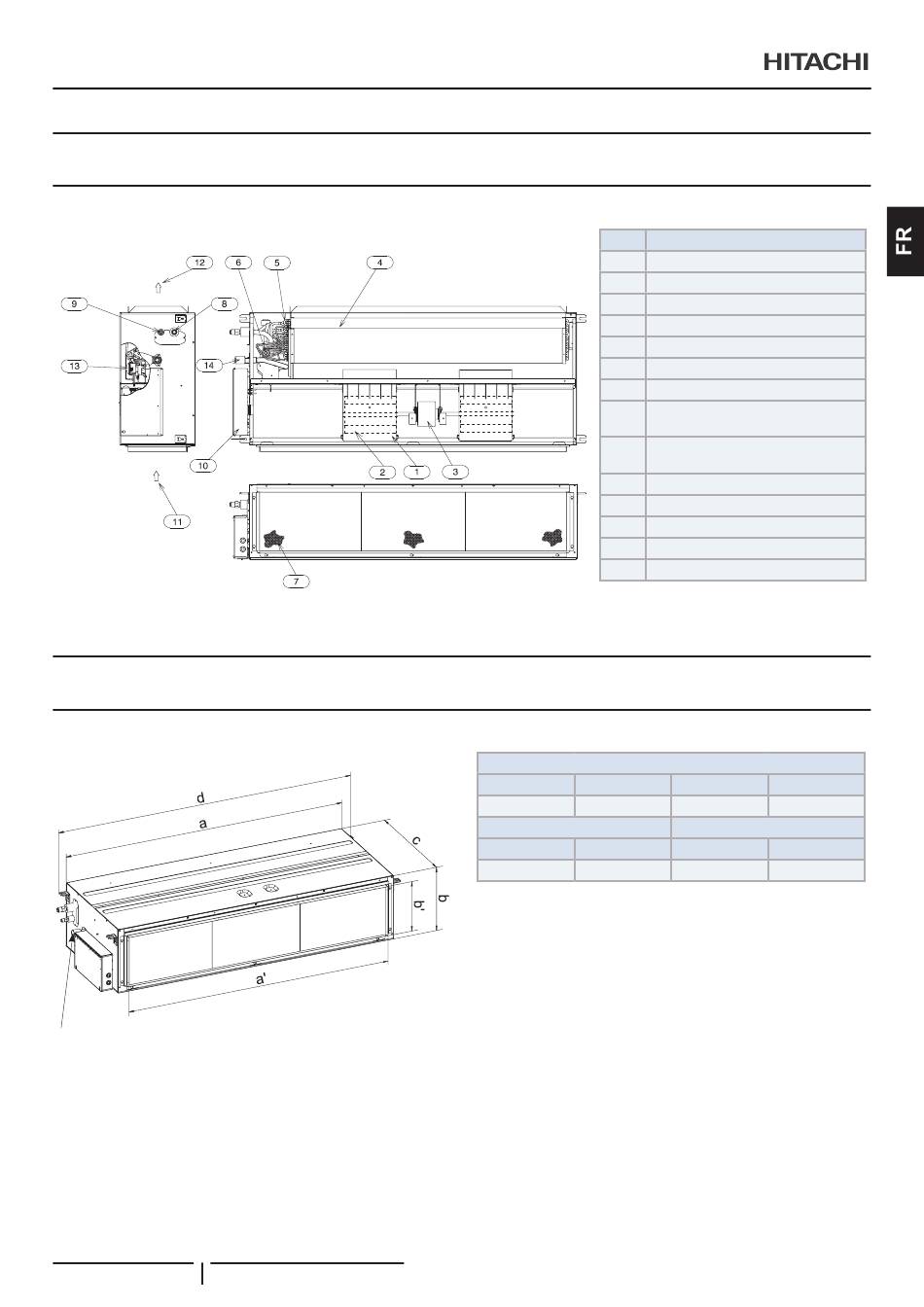

NOMENCLATURE DES PIÈCES
2 NOMENCLATURE DES PIÈCES
2.1 RPIH-(4.0-6.0)FSRE
3 DIMENSIONS GÉNÉRALES
3.1 RPIH-(4.0-6.0)FSRE
Tuyauterie
d'évacuation
45 PMML0529 rev.1 - 02/2021
Nº
1 Boîtier du ventilateur
2 Ventilateur
3 Moteur du ventilateur
4 Échangeur de chaleur
5 Collecteur
6 Soupape de sécurité
7 Filtre à air
8 Raccordement de la tuyauterie de
gaz frigorigène
9 Raccordement de la tuyauterie de
liquide frigorigène
10 Boîte des commandes électriques
11 Prise d'air
12 Sortie d'air
13 Pompe d'évacuation
14 Raccordement ligne des condensats
Dimensions (mm)
a b
1474 340
Sortie d'air (mm)
a' b'
1249 271
Nom de la pièce
c d
600 1564
Prise d'air (mm)
a' b'
1386 276
