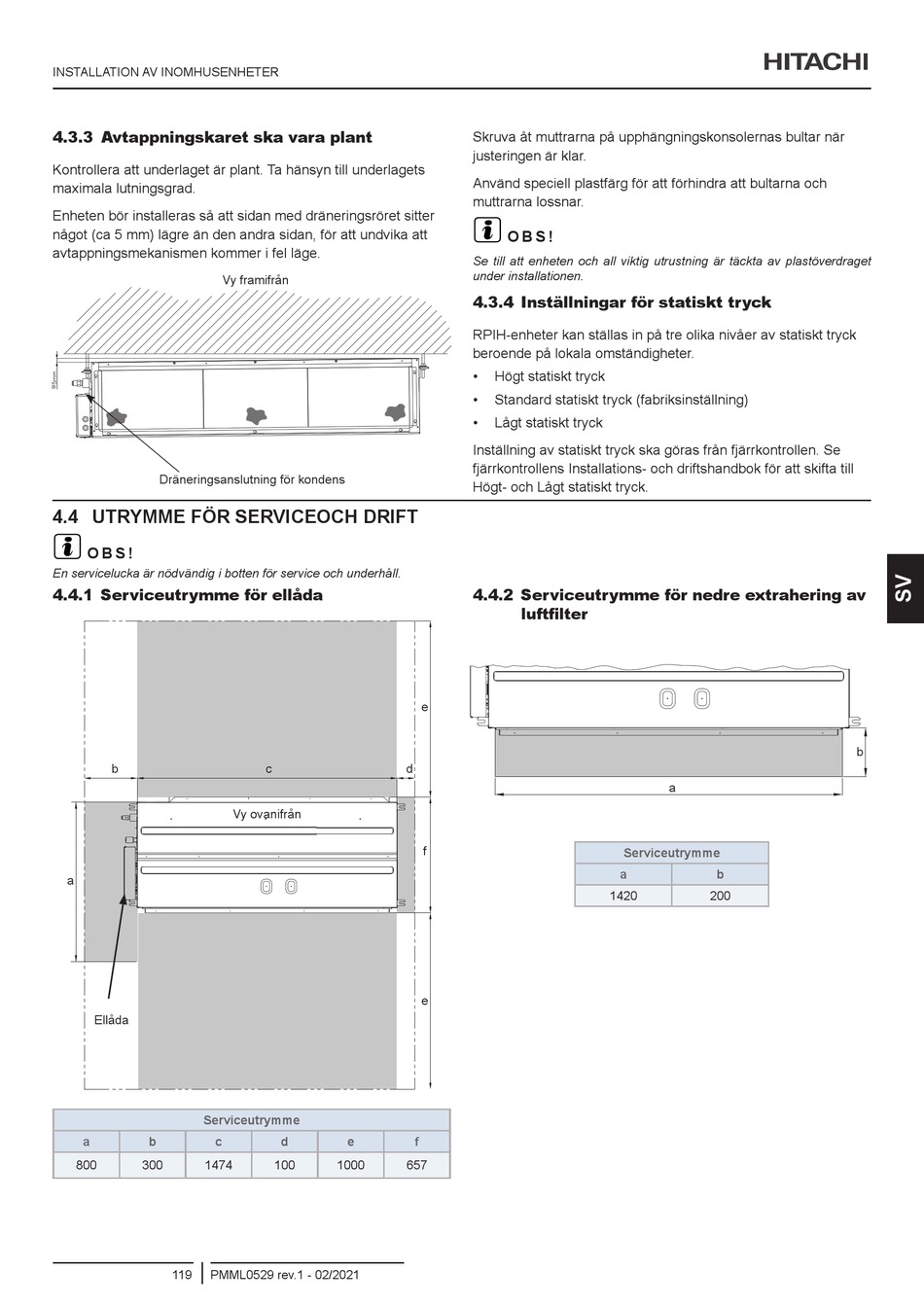

Hitachi R32/R410A-Serie Installations- Und Betriebshandbuch Seite 149

INSTALLATION AV INOMHUSENHETER
4.3.3 Avtappningskaret ska vara plant
Kontrollera att underlaget är plant. Ta hänsyn till underlagets
maximala lutningsgrad.
Enheten bör installeras så att sidan med dräneringsröret sitter
något (ca 5 mm) lägre än den andra sidan, för att undvika att
avtappningsmekanismen kommer i fel läge.
Vy framifrån
Dräneringsanslutning för kondens
4.4 UTRYMME FÖR SERVICEOCH DRIFT
?
O B S !
En servicelucka är nödvändig i botten för service och underhåll.
4.4.1 Serviceutrymme för ellåda
b
a
Ellåda
Serviceutrymme
a b c
800 300 1474
119 PMML0529 rev.1 - 02/2021
c d
Vy ovanifrån
d e
100 1000 657
Skruva åt muttrarna på upphängningskonsolernas bultar när
justeringen är klar.
Använd speciell plastfärg för att förhindra att bultarna och
muttrarna lossnar.
?
O B S !
Se till att enheten och all viktig utrustning är täckta av plastöverdraget
under installationen.
4.3.4 Inställningar för statiskt tryck
RPIH-enheter kan ställas in på tre olika nivåer av statiskt tryck
beroende på lokala omständigheter.
• Högt statiskt tryck
• Standard statiskt tryck (fabriksinställning)
• Lågt statiskt tryck
Inställning av statiskt tryck ska göras från fjärrkontrollen. Se
fjärrkontrollens Installations- och driftshandbok för att skifta till
Högt- och Lågt statiskt tryck.
4.4.2 Serviceutrymme för nedre extrahering av
luftfilter
e
f
e
f
a
Serviceutrymme
a b
1420 200
b
