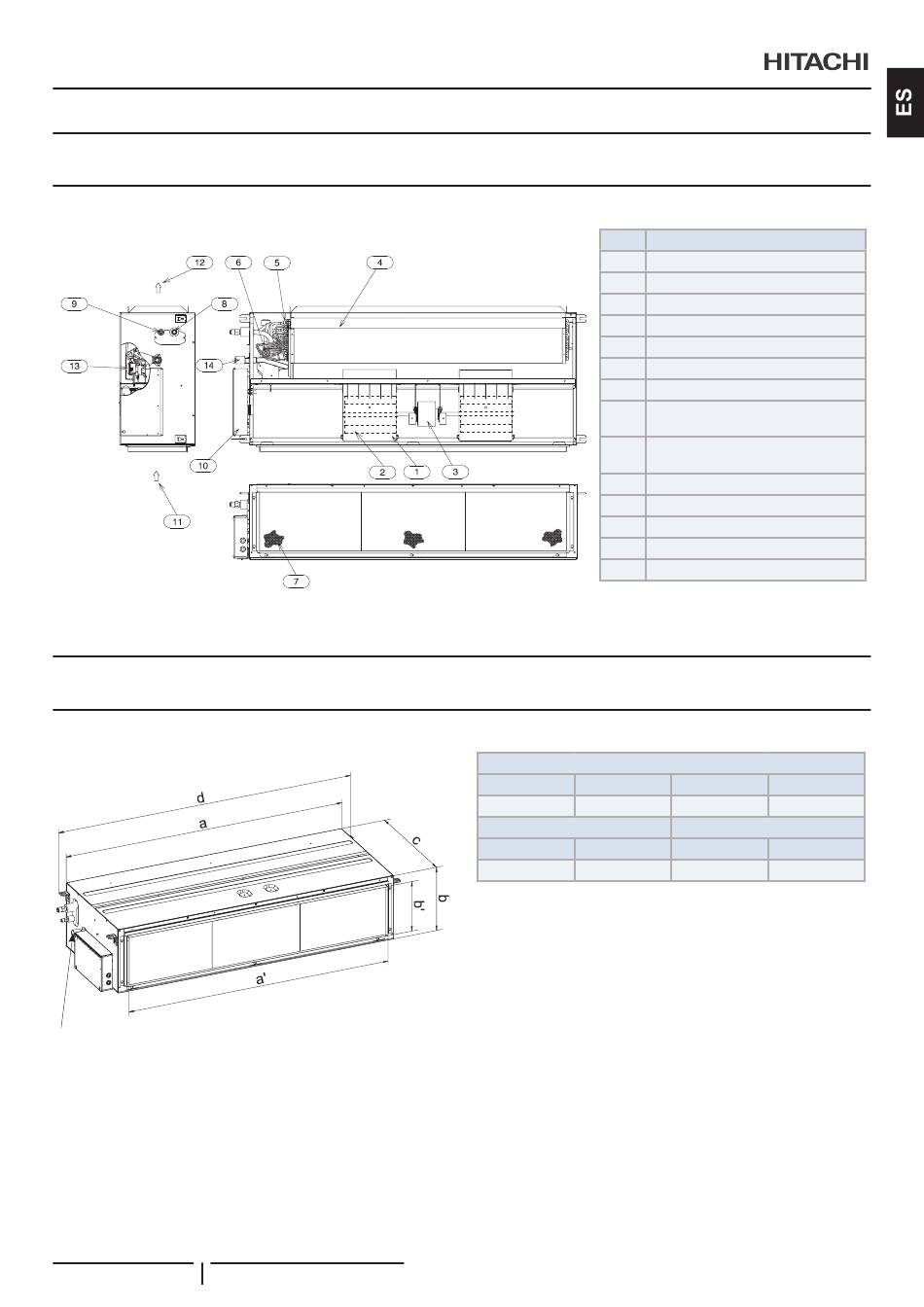

NOMBRE DE LOS COMPONENTES

2 NOMBRE DE LOS COMPONENTES
2.1 RPIH-(4.0-6.0)FSRE

3 DIMENSIONES GENERALES

3.1 RPIH-(4.0-6.0)FSRE
Tubería de
desagüe
17 PMML0529 rev.1 - 02/2021
N.º Nombre del componente
1 Caja del ventilador
2 Ventilador
3 Motor del ventilador
4 Intercambiador de calor
5 Colector
6 Válvula de expansión
7 Filtro de aire
8 Conexión de la tubería del gas
refrigerante
9 Conexión de la tubería del líquido
refrigerante
10 Caja eléctrica
11 Entrada de aire
12 Salida de aire
13 Bomba de desagüe
14 Conexión de la tubería de desagüe
Dimensiones (mm)
a b
1474 340
Salida de aire (mm)
a' b'
1249 271
c d
600 1564
Entrada de aire (mm)
a' b'
1386 276
