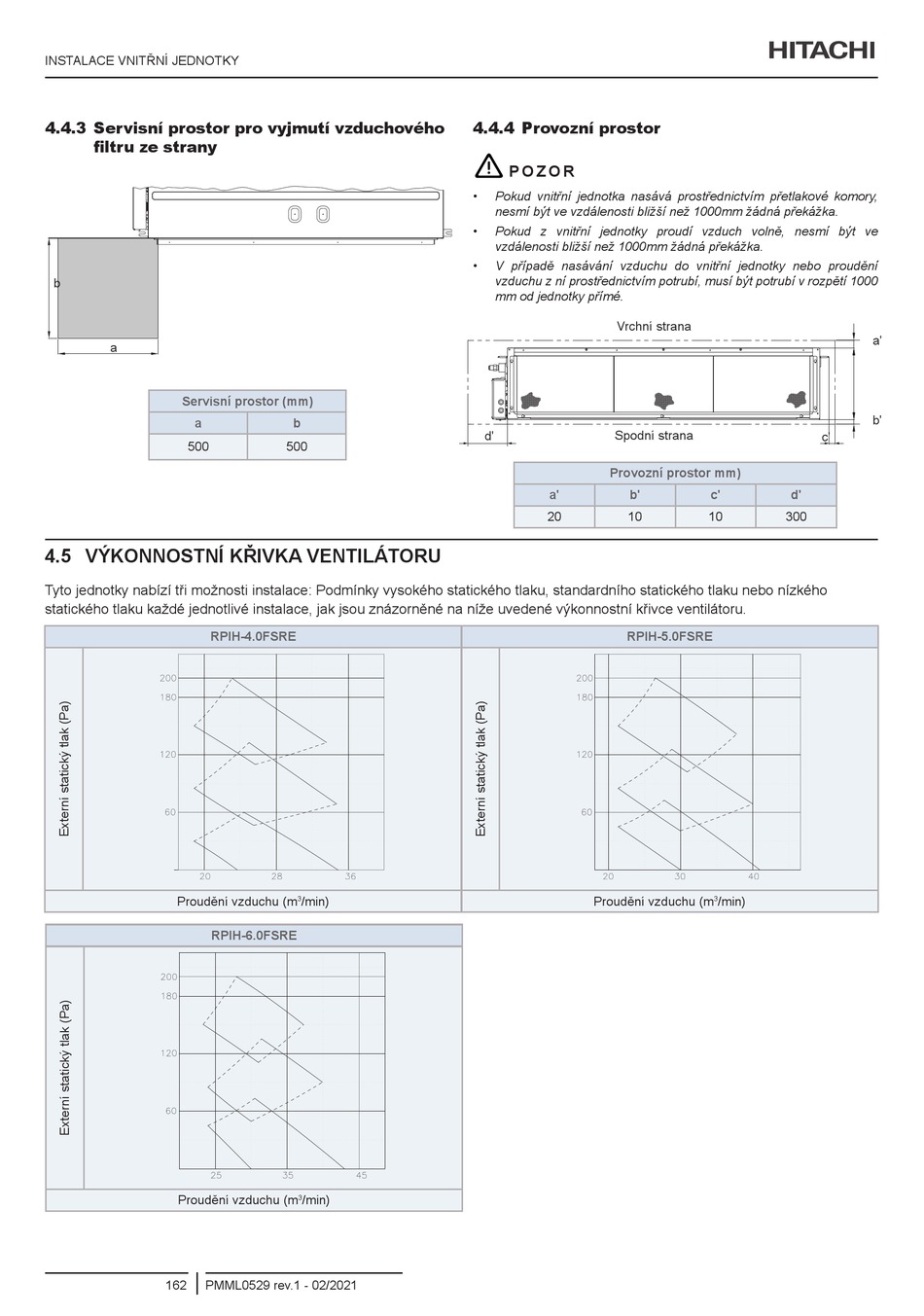

INSTALACE VNITŘNÍ JEDNOTKY
4.4.3 Servisní prostor pro vyjmutí vzduchového
filtru ze strany
b
a
Servisní prostor (mm)
a
500
4.5 VÝKONNOSTNÍ KŘIVKA VENTILÁTORU
Tyto jednotky nabízí tři možnosti instalace: Podmínky vysokého statického tlaku, standardního statického tlaku nebo nízkého
statického tlaku každé jednotlivé instalace, jak jsou znázorněné na níže uvedené výkonnostní křivce ventilátoru.
RPIH-4.0FSRE
Proudění vzduchu (m
RPIH-6.0FSRE
Proudění vzduchu (m
162 PMML0529 rev.1 - 02/2021
b
500
/min)
3
/min)
3
4.4.4 Provozní prostor
!
P O Z O R
• Pokud vnitřní jednotka nasává prostřednictvím přetlakové komory,
nesmí být ve vzdálenosti bližší než 1000mm žádná překážka.
• Pokud z vnitřní jednotky proudí vzduch volně, nesmí být ve
vzdálenosti bližší než 1000mm žádná překážka.
• V případě nasávání vzduchu do vnitřní jednotky nebo proudění
vzduchu z ní prostřednictvím potrubí, musí být potrubí v rozpětí 1000
mm od jednotky přímé.
Vrchní strana
d' Spodní strana
Provozní prostor mm)
a' b'
20 10
RPIH-5.0FSRE
Proudění vzduchu (m
a'
b'
c'
c' d'
10 300
/min)
3
