INSTALACIÓN DE LA UNIDAD INTERIOR
4.3.2  I nstalacióndelconductoydelfiltrode
aire de aspiración

Instalación del conducto suministrado por el
instalador
Fije el conducto de aire flexible a la parte exterior de los
rebordes de la unidad (la unidad se suministra de fábrica con
rebordes para este propósito).
Se recomienda utilizar el conducto flexible suministrado por el
instalador para evitar vibraciones acústicas anormales.
Aísle las esquinas del marco usando cinta adecuada.
Suministrados por el instalador.
Las unidades RPIH disponen de un filtro de aire estándar en el
lado de aspiración. Este filtro se proporciona para los casos en
los que no se aplica ningún conducto de aspiración (o cuando
éste es muy corto).
Se recomienda seguir estas indicaciones en función de la
instalación.
• Si no se utiliza ningún conducto de aspiración conserve el
filtro de aire estándar (fig. 1).
• Si se utiliza un conducto de aspiración, se recomienda
retirar el filtro estándar de la unidad y colocar el filtro de aire
en la entrada del conducto (fig. 2).

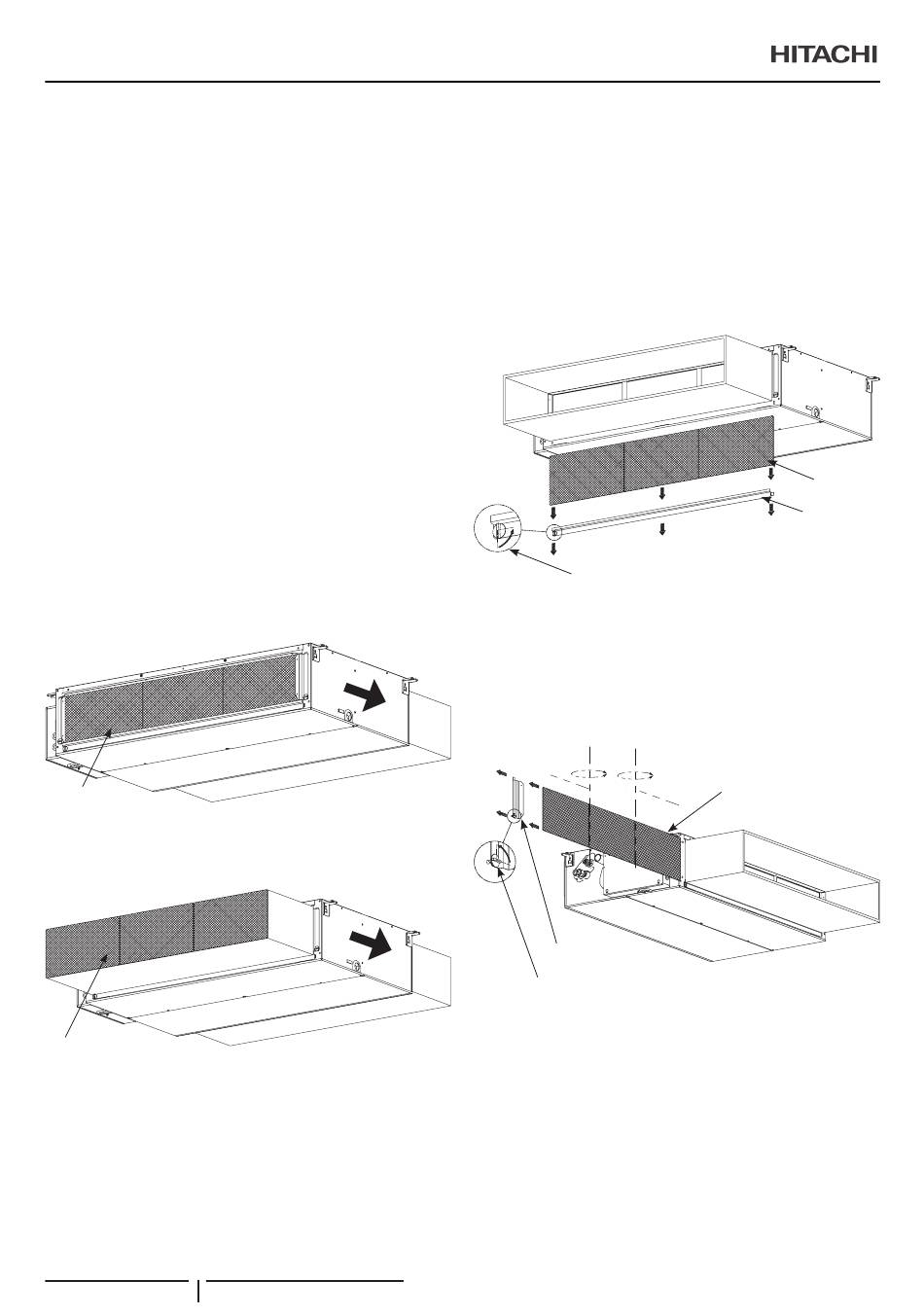

Fig. 1
Filtro de aire estándar
(suministrado de fábrica)
Fig. 2
Filtro de aire (suministrado
por el instalador o adaptado
de fábrica)
20 PMML0529 rev.1 - 02/2021

Mantenimientodelfiltrodeairedeaspiración
Según la ubicación de la unidad, el filtro se puede extraer de
dos formas:
• Extracción por debajo:
a. Gire el tornillo de fijación 90° y retire el soporte inferior
del filtro de aire.
b. Tire hacia abajo del filtro del aire.
• Extracción lateral:
Flujo
a. Gire el tornillo de fijación 90° y retire el soporte lateral del
de aire
filtro de aire.
b. Tire del filtro de aire y dóblelo tanto como necesite para
extraerlo.
180° en cualquier
dirección
Flujo de
aire
Barra de sujeción
del filtro de aire
Tornillo de
fijación
Tornillo
de fijación
Filtro de
aire
Filtro de
aire
Barra de
sujeción del
filtro
