INSTALACE VNITŘNÍ JEDNOTKY
4.3.2 Instalace potrubí a vzduchového filtru na
sání

Instalace potrubí (není součástí dodávky)
Upevněte flexibilní vzduchové potrubí k vnějším plochám
přírubových dílů (jednotka je pro tento účel vybavena přírubami
z výroby).
Doporučuje se použít flexibilní vzduchové potrubí (není součástí
dodávky), aby se předešlo abnormálním vibracím.
Izolujte rohy rámu správnou páskou. Není součástí dodávky.
Jednotky RPIH jsou dodávány se standardním vzduchovým
filtrem na straně sání. Tento filtr je určen pro případy, kdy není
aplikováno žádné sací potrubí (nebo je velmi krátké).
V závislosti na instalaci se doporučuje provést následující
pokyny.
• Pokud není aplikováno žádné sací potrubí (obr. 1), ponechte
standardní vzduchový filtr.
• V případě použití sacího potrubí se doporučuje nasadit
vzduchový filtr na vstupním místě sacího potrubí a odstranit
standardní vzduchový filtr jednotky (obr. 2).

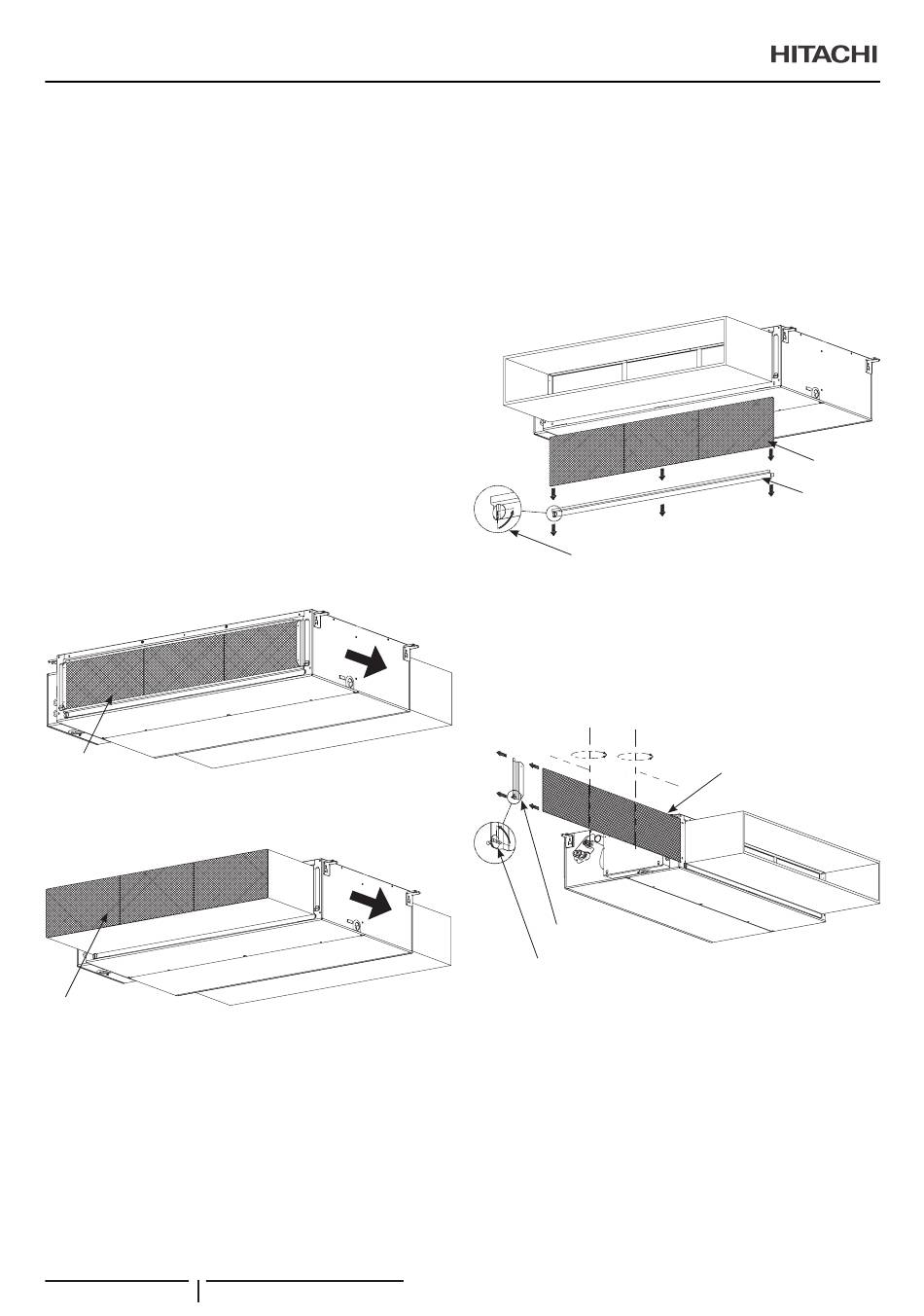

Obr. 1
Standardní vzduchový filtr
(dodávka z výroby)
Obr. 2
Vzduchový filtr (není součástí
dodávky nebo je součástí
upravené dodávky z výroby)
160 PMML0529 rev.1 - 02/2021

Údržba sacího vzduchového filtru
Existují dvě možnosti vyjmutí filtru, podle umístění jednotky:
• Vyjmutí spodem:
a. Otočte upevňovací šrouby o 90° a sejměte spodní držák
vzduchového filtru z jednotky.
b. Zatáhněte za vzduchový filtr směrem dolů.
Upevňovací šroub
• Vyjmutí ze strany:
Průtok
vzduchu
a. Otočte upevňovací šrouby o 90° a sejměte postranní
držák vzduchového filtru z jednotky.
b. Zatáhněte za vzduchový filtr a otočte ho v závěsu,
nakolik to jen k vyjmutí bude potřeba.
180° libovolným
směrem
Průtok
vzduchu
Držák vzduchového
Upevňovací šroub
Vzduchový filtr
filtru
Vzduchový
filtr
Držák
vzduchového
filtru
