  • Seite 31: Allgemeine Informationen

    1 ALLGEMEINE INFORMATIONEN 1.1 ALLGEMEINE HINWEISE 1.2 PRODUKTÜBERSICHT 1.2.1 Vorherige Überprüfung 1.2.2 H I N W E I S Entsprechend dem Modellnamen den Typ der vorhandenen Klimaanla- ge, dessen Abkürzung und Referenz in der vorliegenden Anleitung prü- fen. Dieses Installations- und Betriebshandbuch gilt nur für die Geräte RPIH-(4.0-6.0)FSRE.
  • Seite 32 1.3.2 G E FA H R Keine Sprays wie Insektizide, Grundiermittel, Lacke und andere brennbare Gase im Umkreis der Anlage (weniger als ein Meter) verwenden. Wenn der Trennschalter, der Leitungsschutzschalter oder die Anlage ausgeschaltet und der Kundendienstberater kontaktiert werden. Führen Sie keinerlei Wartungs- bzw. Inspektionsarbeiten eigenständig durch.

  • Seite 33: Teilebezeichnung

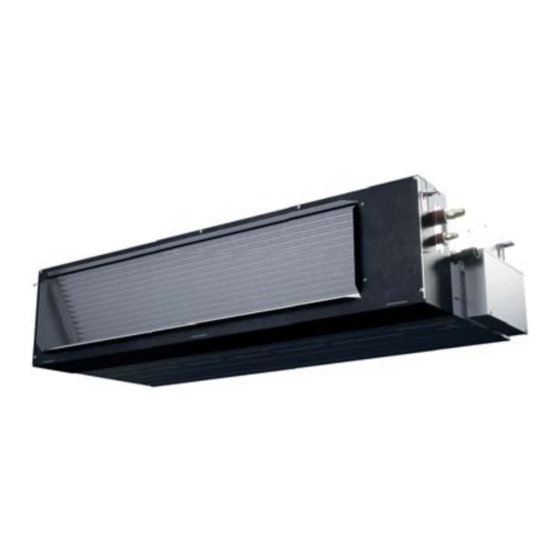

    2 TEILEBEZEICHNUNG 2.1 RPIH-(4.0-6.0)FSRE Teilebezeichnung 3 ALLGEMEINE ABMESSUNGEN 3.1 RPIH-(4.0-6.0)FSRE Abmessungen (mm) Luftauslass (mm) Lufteinlass (mm) PMML0529 rev.1 - 02/2021...

  • Seite 34: Installation Von Innengeräten

    4 INSTALLATION VON INNENGERÄTEN 4.1 AUSPACKEN 4.2 WERKSEITIG MITGELIEFERTE KOMPONENTEN Zubehör Anz. Zweck H I N W E I S Sollten Zubehörteile in der Verpackung fehlen, benachrichtigen Sie bitte Ihren Lieferanten. Die Luftaustrittsblende, die Fernbedienung und die Abzweigrohre sind optionales Zubehör und daher nicht inbegriffen. 4.3 INSTALLATIONSORT (LAGE, VORSICHTSMASSNAHMEN, BEDINGUNGEN &...
  • Seite 35 V O R S I C H T Installieren Sie die Innengeräte nicht in einer brennbaren Umgebung. Es besteht Brand- oder Explosionsgefahr. Stellen Sie sicher, dass die Deckenplatte fest verankert ist. Sollte dies nicht der Fall sein, kann das Innengerät von der Wand herunterfallen und auf Sie stürzen.
  • Seite 36 4.3.2 PMML0529 rev.1 - 02/2021...

  • Seite 37: Wartungsbereich Und Platzbedarf

    4.3.3 H I N W E I S Decken Sie das Gerät sowie das betreffende Zubehör während der Installation mit der Vinylplane ab. 4.3.4 4.4 WARTUNGSBEREICH UND PLATZBEDARF H I N W E I S Eine Wartungsklappe an der Unterseite ist für die Wartung und Instandhaltung erforderlich. 4.4.1 4.4.2 Wartungsbereich (mm)
  • Seite 38 4.4.3 4.4.4 V O R S I C H T Wenn die Ansaugung des Innengeräts über ein Plenum erfolgt, darf kein Hindernis im Abstand von mindestens 1000 mm vorhanden sein. Wenn das Innengerät frei entleert wird, darf kein Hindernis im Abstand von mindestens 1000 mm vorhanden sein.

  • Seite 39: Auswahl Der Rohrleitungsgrösse

    Upper ESP limit High H / High Upper ESP limit High H / High Upper ESP limit High H Lower ESP limit Lower ESP limit Lower ESP limit H I N W E I S „High H"-Drehzahl nur mit der PC-ARFP(1)E Fernbedienung verfügbar. 5 KÄLTEMITTELLEITUNGEN 5.1 LEITUNGSANSCHLUSS 5.2 AUSWAHL DER ROHRLEITUNGSGRÖSSE...
  • Seite 40 6 ABFLUSSLEITUNGEN 6.1 ALLGEMEINE INFORMATIONEN V O R S I C H T kann es dadurch zu einem Austritt von Wasser kommen. angeschlossen wird, muss jedes Innengerät höher als diese Leitung muss der Gerätegröße und der Anzahl der Geräte entsprechen. Pumpensystem installiert sind, in denen es zu Kondenswasserbildung an der verursacht werden.
  • Seite 41 6.2 ABFLUSSLEITUNGSANSCHLUSS a: 20mm b: 300 mm Abmessungen (mm) a: 28 mm V O R S I C H T Vermeiden Sie es bei diesen Arbeiten, zu große Kraft auf den werden. H I N W E I S nicht zu verformen. V O R S I C H T nicht richtig eingeführt werden oder verdreht sein, kann es zu Undichtigkeiten kommen.

  • Seite 42: Kabelanschluss

    7 KABELANSCHLUSS Verwenden Sie das abgeschirmte Twisted-Pair-Kabel für die G E FA H R Steuerung zwischen Außengerät und Innengerät und das Steuerkabel zwischen Innengeräte und dem Kabel der Fernbedienung. M3.5 1,2 N-m M4: 1,0 bis 1,3 N-m V O R S I C H T Stellen Sie sicher, dass die elektrischen Komponenten vor Ort (Netzschalter, Stromkreisunterbrecher, Kabel, Rohranschlüsse und Kabelanschlüsse) gemäß...
  • Seite 43 7.1 KABELANSCHLUSS V O R S I C H T Verwenden Sie zur Übertragung zwischen Innen- und Außengeräten abgeschirmte Torsionskabel oder paarverseilte Kabel und schließen Sie das abgeschirmte Ende der folgenden Beschreibung entsprechend an die Erdungsschraube des Schaltkastens des Innengeräts an. 7.1.1 V O R S I C H T Verwenden Sie zur Übertragung zwischen Innen- und Außengeräten...

  • Seite 44: Einstellung Der Dip-Schalter

    7.2 EINSTELLUNG DER DIP-SCHALTER DSW5 werksseitige Einstellung RSW1 Beispiel für Einstellung 5 RSW1 System V O R S I C H T Vor der Einstellung von DIP-Schaltern muss die Stromversorgung ausgeschaltet werden. Werden die Schalter bei eingeschalteter Stromversorgung eingestellt, sind diese Einstellungen ungültig. H I N W E I S zeigen die werksseitige oder nachträgliche Einstellung.
