DRENĀŽAS CAURUĻVADI

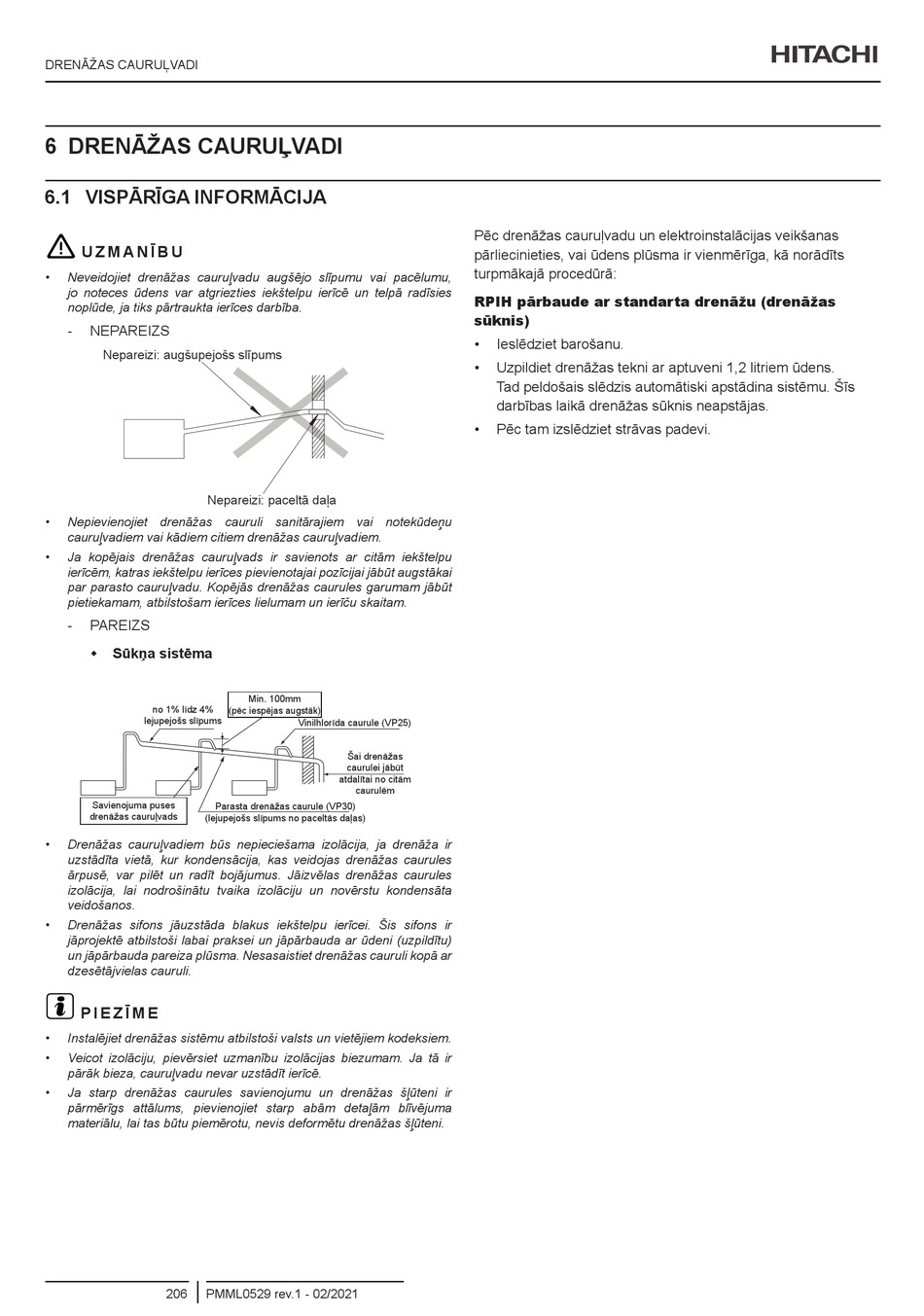

6 DRENĀŽAS CAURUĻVADI
6.1 VISPĀRĪGA INFORMĀCIJA
!
U Z M A N Ī B U
• Neveidojiet drenāžas cauruļvadu augšējo slīpumu vai pacēlumu,
jo noteces ūdens var atgriezties iekštelpu ierīcē un telpā radīsies
noplūde, ja tiks pārtraukta ierīces darbība.
NEPAREIZS
-
Nepareizi: augšupejošs slīpums
Nepareizi: paceltā daļa
• Nepievienojiet drenāžas cauruli sanitārajiem vai notekūdeņu
cauruļvadiem vai kādiem citiem drenāžas cauruļvadiem.
• Ja kopējais drenāžas cauruļvads ir savienots ar citām iekštelpu
ierīcēm, katras iekštelpu ierīces pievienotajai pozīcijai jābūt augstākai
par parasto cauruļvadu. Kopējās drenāžas caurules garumam jābūt
pietiekamam, atbilstošam ierīces lielumam un ierīču skaitam.
PAREIZS
-
Š Sūkņa sistēma
no 1% līdz 4%
lejupejošs slīpums
Savienojuma puses
Parasta drenāžas caurule (VP30)
drenāžas cauruļvads
(lejupejošs slīpums no paceltās daļas)
• Drenāžas cauruļvadiem būs nepieciešama izolācija, ja drenāža ir
uzstādīta vietā, kur kondensācija, kas veidojas drenāžas caurules
ārpusē, var pilēt un radīt bojājumus. Jāizvēlas drenāžas caurules
izolācija, lai nodrošinātu tvaika izolāciju un novērstu kondensāta
veidošanos.
• Drenāžas sifons jāuzstāda blakus iekštelpu ierīcei. Šis sifons ir
jāprojektē atbilstoši labai praksei un jāpārbauda ar ūdeni (uzpildītu)
un jāpārbauda pareiza plūsma. Nesasaistiet drenāžas cauruli kopā ar
dzesētājvielas cauruli.
?
P I E Z Ī M E
• Instalējiet drenāžas sistēmu atbilstoši valsts un vietējiem kodeksiem.
• Veicot izolāciju, pievērsiet uzmanību izolācijas biezumam. Ja tā ir
pārāk bieza, cauruļvadu nevar uzstādīt ierīcē.
• Ja starp drenāžas caurules savienojumu un drenāžas šļūteni ir
pārmērīgs attālums, pievienojiet starp abām detaļām blīvējuma
materiālu, lai tas būtu piemērotu, nevis deformētu drenāžas šļūteni.
206 PMML0529 rev.1 - 02/2021
Min. 100mm
(pēc iespējas augstāk)
Vinilhlorīda caurule (VP25)
Šai drenāžas
caurulei jābūt
atdalītai no citām
caurulēm
Pēc drenāžas cauruļvadu un elektroinstalācijas veikšanas
pārliecinieties, vai ūdens plūsma ir vienmērīga, kā norādīts
turpmākajā procedūrā:
RPIH pārbaude ar standarta drenāžu (drenāžas
sūknis)
• Ieslēdziet barošanu.
• Uzpildiet drenāžas tekni ar aptuveni 1,2 litriem ūdens.
Tad peldošais slēdzis automātiski apstādina sistēmu. Šīs
darbības laikā drenāžas sūknis neapstājas.
• Pēc tam izslēdziet strāvas padevi.
