Inbetriebnahme
• Die Energie/Betriebsspannung für den Eigenbetrieb bezieht der Sensor aus zwei eigenen
Versorgungsleitungen. Für die Signalübertragung der Stromschleife werden ein oder zwei weitere
Sensorleitungen verwendet:
◦ 1 Sensorleitung: nach der Beckhoff-Terminologie sind solche Sensoren an „single-ended"
Eingänge anzuschließen in 3 Leitungen mit +/-/Signal und ggf. FE/Schirm.
◦ 2 Sensorleitungen: Bei Sensoren mit 4-Leiter-Anschluss nach +Supply/-Supply/+Signal/-Signal ist
zu prüfen ob der +Signal mit +Supply oder der –Signal-Anschluss mit –Supply verbunden werden
darf.
Ja:
Dann kann entsprechend an einen Beckhoff „single-ended" Eingang angeschlossen werden.
Nein:
es ist der Beckhoff „differentiell" Eingang für +Signal und –Signal zu wählen, +Supply und –
Supply sind über extra Leitungen anzuschließen.
Unbedingt die Hinweisseite Beschaltung von 0/4..20 mA Differenzeingängen (siehe z. B.
Dokumentation zu den Klemmen EL30xx) beachten!
Hinweis: fachspezifische Organisationen wie NAMUR fordern einen nutzbaren Messbereich <4 mA/>20 mA
zur Fehlererkennung und Justage, vgl. NAMUR NE043.
Es ist in der Beckhoff Gerätedokumentation einzusehen, ob das jeweilige Gerät solch einen erweiterten
Signalbereich unterstützt.
Bei unipolaren Klemmen/ Boxen (und verwandten Produktgruppen) ist üblicherweise eine interne Diode
vorhanden, dann ist die Polarität/Stromrichtung zu beachten:

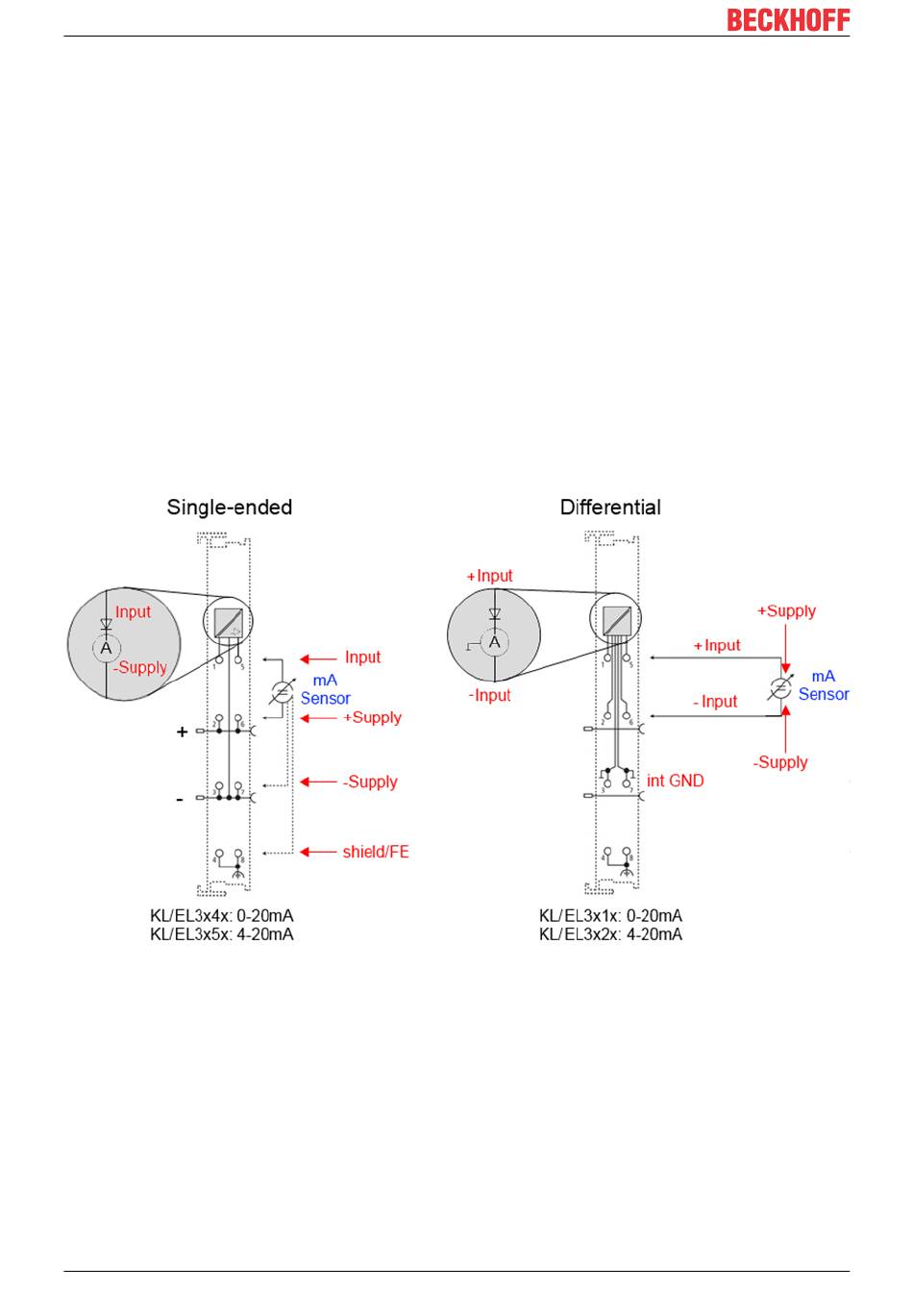

Abb. 190: Anschluss extern versorgte Sensoren
Einordnung der Beckhoff-Klemmen/ Boxen - Beckhoff 0/4-20mA Klemmen/ Boxen (und verwandten
Produktgruppen) sind als differentiell und single-ended verfügbar:
Single-ended
EL3x4x: 0-20 mA, EL3x5x: 4-20 mA, genauso KL und verwand-
ten Produktgruppen
Stromvorzugsrichtung da interne Diode
Sind für den Anschluss von extern versorgenden Sensoren im
3/4-Leiter-Anschluss konzipiert.
Sind für den Anschluss von selbstversorgenden Sensoren im 2-
Leiter-Anschluss konzipiert
324
differentiell
EL3x1x: 0-20 mA, EL3x2x: 4-20 mA, genauso KL und ver-
wandten Produktgruppen
Stromvorzugsrichtung da interne Diode
Die Klemme/ Box ist eine passive differentielle Strommessvor-
richtung, „passiv" bedeutet, dass keine Sensorspeisung erfolgt.
