Inbetriebnahme
CoE Entry
0x8004:01 Min Temperature
0x8004:02 Max Temperature
0x8004:03 C1
0x8004:04 C2
0x8002:04 C3
0x8002:04 C4
Aus der Grafik wird deutlich, dass die Implementierung über die Steinhart-Hart-Gleichung sich den
Hersteller-Tabellenwerten besser annähert, als die Implementierung über die B-Parameter-Gleichung. Liegt
jedoch eine Tabelle des Herstellers vor, so ist diese Methode immer vorzuziehen.

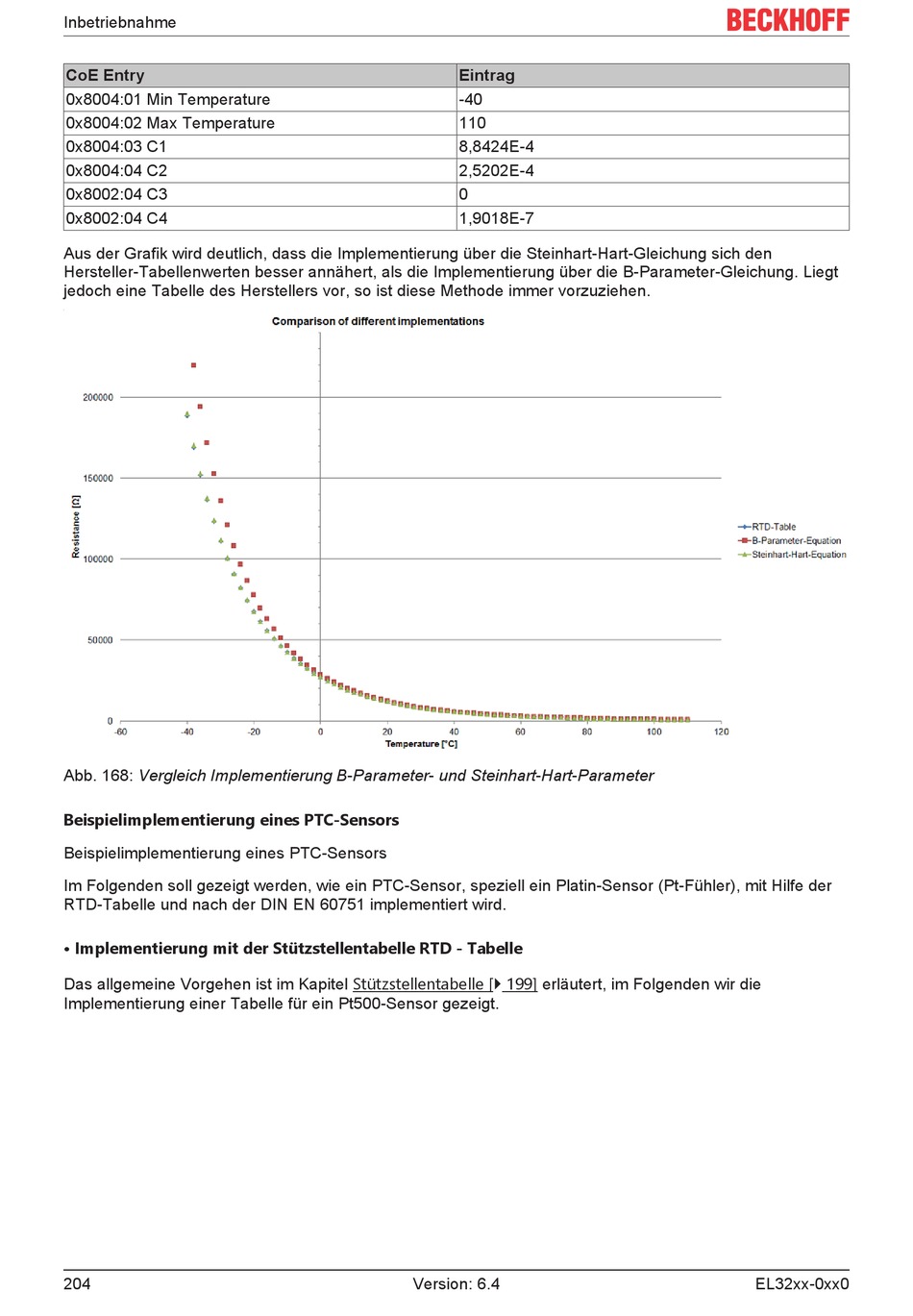

Abb. 168: Vergleich Implementierung B-Parameter- und Steinhart-Hart-Parameter
Beispielimplementierung eines PTC-Sensors
Beispielimplementierung eines PTC-Sensors
Im Folgenden soll gezeigt werden, wie ein PTC-Sensor, speziell ein Platin-Sensor (Pt-Fühler), mit Hilfe der
RTD-Tabelle und nach der DIN EN 60751 implementiert wird.
• Implementierung mit der Stützstellentabelle RTD - Tabelle
Das allgemeine Vorgehen ist im Kapitel Stützstellentabelle [} 199] erläutert, im Folgenden wir die
Implementierung einer Tabelle für ein Pt500-Sensor gezeigt.
204
Eintrag
-40
110
8,8424E-4
2,5202E-4
0
1,9018E-7
Version: 6.4
EL32xx-0xx0
