◦ Weitere hilfreiche Ergänzungen dazu sind der Dokumentationsseite Beschaltung von 0/4..20 mA
Differenzeingängen (siehe z. B. Dokumentation zu den Klemmen EL30xx) zu entnehmen.
• Single Ended (SE)
◦ Ist die Analog-Schaltung als SE konzipiert, ist die Input-/Bezugsleitung intern fest auf ein
bestimmtes nicht änderbares Potenzial gelegt. Dieses Potenzial muss an mindestens einer Stelle
der Klemme/ Box von außen zum Anschluss des Bezugspotenzials zugänglich sein, z. B. über die
Powerkontakte/ Powerleitung.
◦ SE bietet dem Anwender die Möglichkeit, bei mehreren Kanälen zumindest eine der beiden
Sensorleitungen nicht bis zur Klemme/ Box zurückführen zu müssen wie bei DIFF, sondern die
Bezugsleitung bereits an den Sensoren zusammenzufassen, z. B. im Anlagen-GND.
◦ Nachteilig dabei ist, dass es über die getrennte Vor- und Rückleitung zu Spannungs-/
Stromveränderungen kommen kann, die von einem SE-Kanal nicht mehr erfasst werden können,
s. Gleichtaktstörung. Ein U
Moduls ja immer durch Input-/Bezugspotenzial hart miteinander verbunden sind.
Typisierung 2/3/4-Leiter-Anschluss von Stromsensoren
Stromgeber/Sensoren/Feldgeräte (im Folgenden nur „Sensor" genannt) mit der industriellen 0/4-20mA-
Schnittstelle haben typisch eine interne Wandlungselektronik von der physikalischen Messgröße
(Temperatur, Strom...) auf den Stromregelausgang. Diese interne Elektronik muss mit Energie (Spannung,
Strom) versorgt werden. Die Zuleitungsart dieser Versorgung trennt die Sensoren somit in
selbstversorgende oder extern versorgte Sensoren:
Selbstversorgende Sensoren
• Die Energie für den Eigenbetrieb bezieht der Sensor über die Sensor/Signal-Leitung + und – selbst.
Damit immer genug Energie für den Eigenbetrieb zur Verfügung steht und eine Drahtbrucherkennung
möglich ist, wurde bei der 4-20mA-Schnittstelle als untere Grenze 4 mA festgelegt, d. h. minimal lässt
der Sensor 4 mA, maximal 20 mA Strom passieren.
• 2-Leiter-Anschluss siehe Abb. 2-Leiter-Anschluss, vgl. IEC60381-1
• Solche Stromgeber stellen i. d .R. eine Stromsenke dar, möchten also als „variable Last" zwischen +
und – sitzen. Vgl. dazu Angaben des Sensorherstellers.

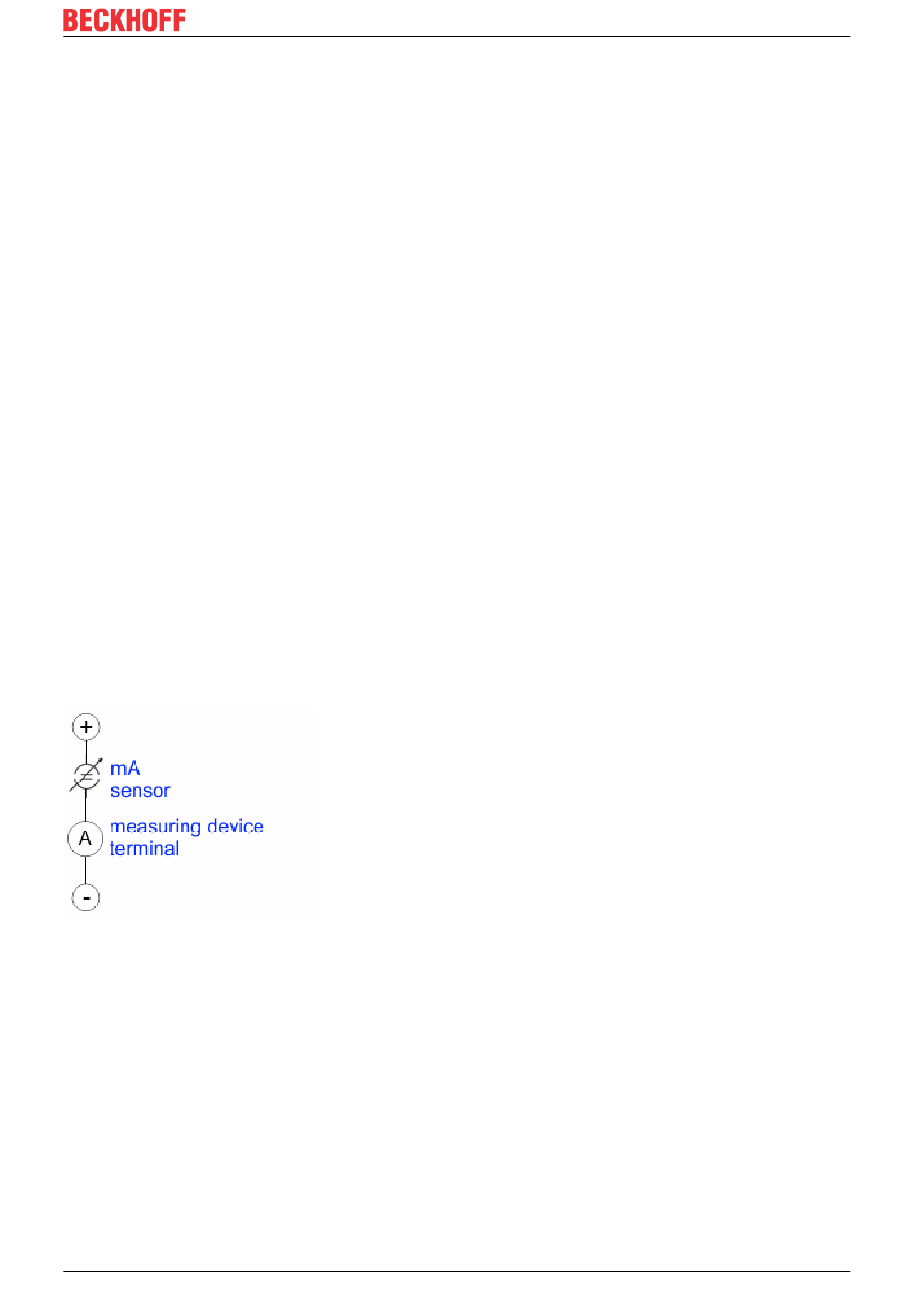

Abb. 189: 2-Leiter-Anschluss
Sie sind deshalb nach der Beckhoff-Terminologie wie folgt anzuschließen:
bevorzugt an „single-ended" Eingänge, wenn die +Supply-Anschlüsse der Klemme/ Box gleich mitgenutzt
werden sollen - anzuschließen an +Supply und Signal
sie können aber auch an „differentielle" Eingänge angeschlossen werden, wenn der Schluss nach GND
dann applikationsseitig selbst hergestellt wird – polrichtig anzuschließen an +Signal und –Signal
Unbedingt die Hinweisseite Beschaltung von 0/4..20 mA Differenzeingängen (siehe z. B. Dokumentation zu
den Klemmen EL30xx) beachten!
Extern versorgte Sensoren
• 3- und 4-Leiter-Anschluss siehe Abb. Anschluss extern versorgte Sensoren, vgl. IEC60381-1
EL32xx-0xx0
-Effekt kann nicht auftreten da die interne Schaltung der Kanäle eines
CM
