Produktbeschreibung
3.3.3
Anschlussbelegung, Anzeige und Diagnose
EL3202-0000

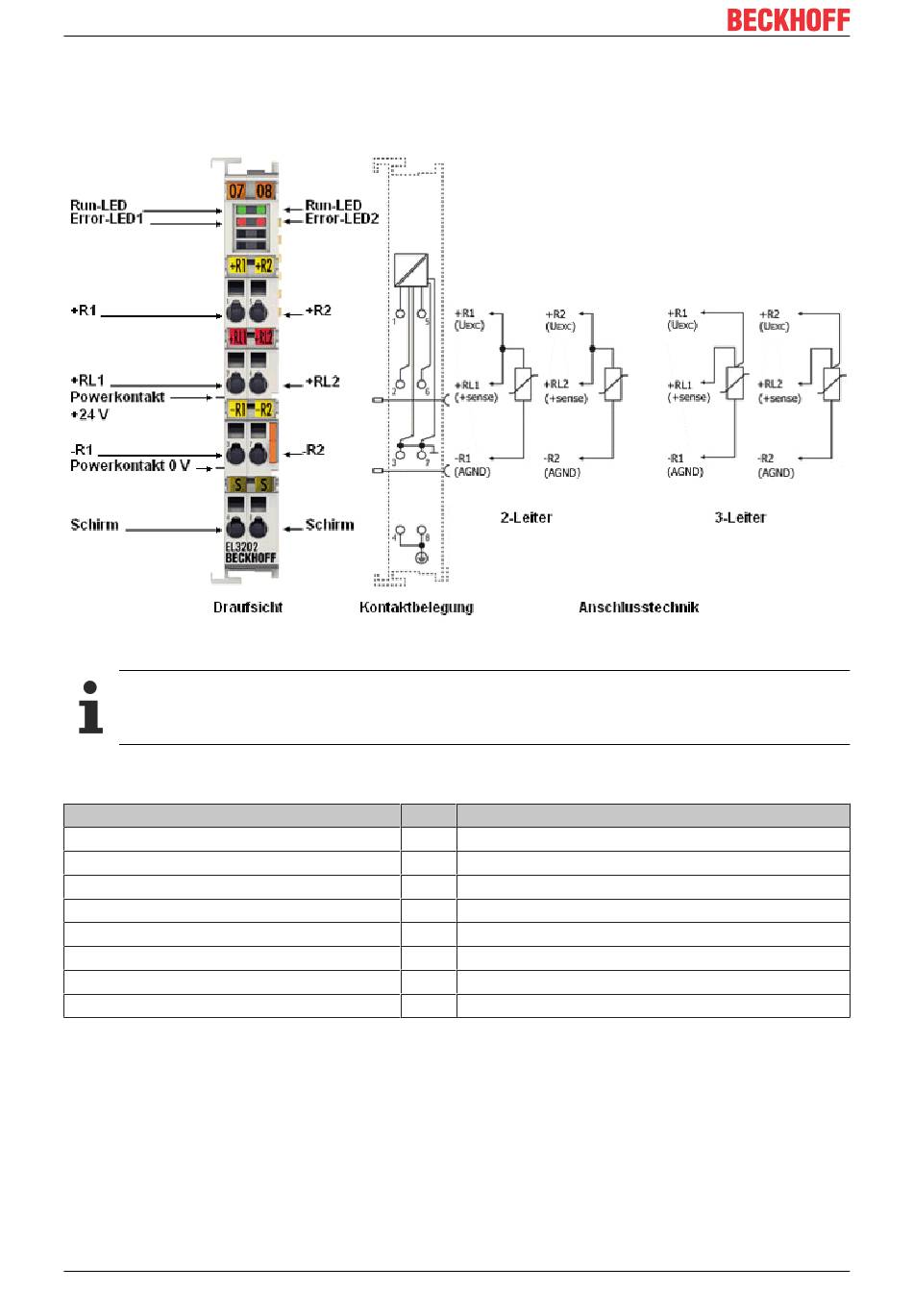

Abb. 9: Anschlussbelegung EL3202-0000
Zweileiter-Anschluss EL3202-0000
Wird die EL3202-0000 im 2-Leiter-Anschluss betrieben, müssen die Eingänge +R und +RL vom An-
wender gebrückt werden.
Anschlussbelegung EL3202-0000
Klemmstelle
+R1
+RL1
-R1
Shield
+R2
+RL2
-R2
Shield
28
Nr.
Kommentar
1
Eingang +R1, stromführend
2
Eingang +RL1, stromlose Sense-Leitung
3
Eingang -R1, stromführend
4
Schirm (intern verbunden mit Klemmstelle 8)
5
Eingang +R2, stromführend
6
Eingang +RL2, stromlose Sense-Leitung
7
Eingang -R2, stromführend
8
Schirm (intern verbunden mit Klemmstelle 4)
Version: 6.4
EL32xx-0xx0
