5.5
Diagnose
5.5.1
Status-LEDs

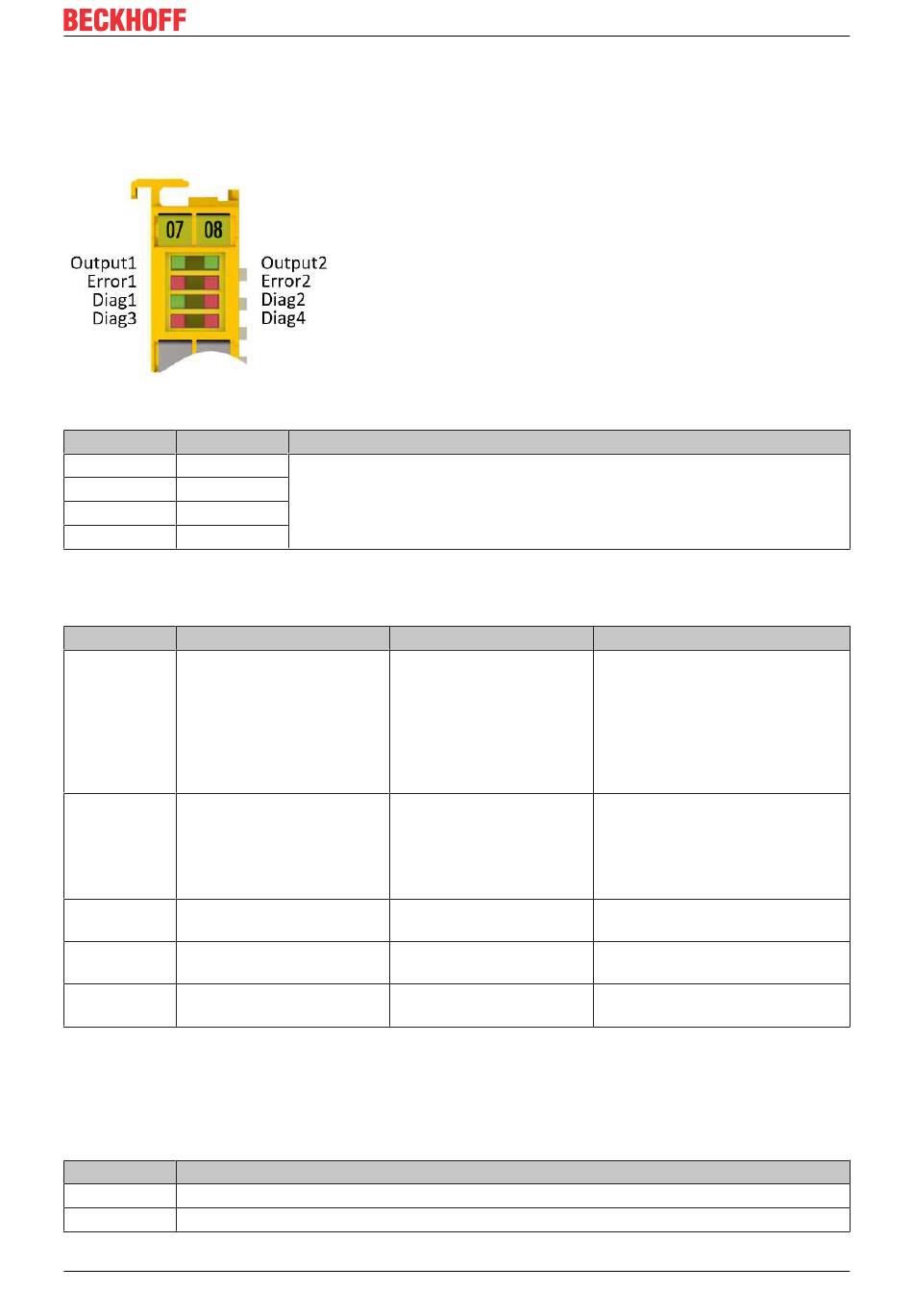

Abb. 28: Status- und Diagnose-LEDs
LED
Farbe
Output 1
grün
Error 1
rot
Output 2
grün
Error 2
rot
5.5.2
Diagnose-LEDs
LED
leuchtet
Diag 1 (grün) Umgebungsvariablen,
Betriebsspannung und
interne Tests sind im
gültigen Bereich
• Wenn Diag 2 blinkt,
handelt es sich um einen
Logik-Fehlercode
Diag 2 (rot)
Zusammen mit Diag 3 und
4:
Global Shutdown
(siehe Diag Historie der
TwinSAFE-Komponente)
Diag 3 (rot)
Global Fault oder Global
Shutdown auf µC1
Diag 4 (rot)
Global Fault oder Global
Shutdown auf µC2
Diag Out (rot) Modulfehler im
Ausgangsmodul
1. Ein Global Fault setzt die TwinSAFE-Komponente dauerhaft still, so dass sie ausgetauscht werden
muss. Ein Global Shutdown setzt die TwinSAFE-Komponente temporär still. Durch Aus- und wieder
Einschalten kann der Fehler zurückgesetzt werden.
Logik-Fehlercodes der LED Diag 2 (wenn LED Diag 1 leuchtet)
Blink-Code
Beschreibung
1
Funktionsblockfehler in einer der TwinSAFE-Gruppen
2
Kommunikationsfehler in einer der TwinSAFE-Gruppen
EL2912 und EL2912-2200
Beschreibung
Status- und Fehleranzeige für den jeweiligen Ausgang
LED leuchtet: Ausgang/Fehler ist gesetzt
LED leuchtet nicht: Ausgang ist nicht gesetzt bzw. es liegt kein Fehler vor
blinkt
-
Logik- oder Environment-
Fehlercode entsprechend
Diag1 und untenstehender
1)
liegt vor.
Tabellen wird ausgegeben
-
1)
-
1)
-
Version: 2.0.0
aus
Umgebungsvariablen,
Betriebsspannung und interne
Tests sind außerhalb des gültigen
Bereichs
• Wenn Diag 2 blinkt, handelt es
sich um einen Environment-
Fehlercode
Zusammen mit Diag 3 und 4:
1)
Global Fault
liegt vor. (siehe
Diag-Historie der TwinSAFE-
Komponente)
Kein Global Fault oder Global
1)
Shutdown auf µC1
Kein Global Fault oder Global
1)
Shutdown auf µC2
Kein Fehler im Ausgangsmodul
Betrieb
47
