8.8 Anschluss der LED-
Scheinwerfer

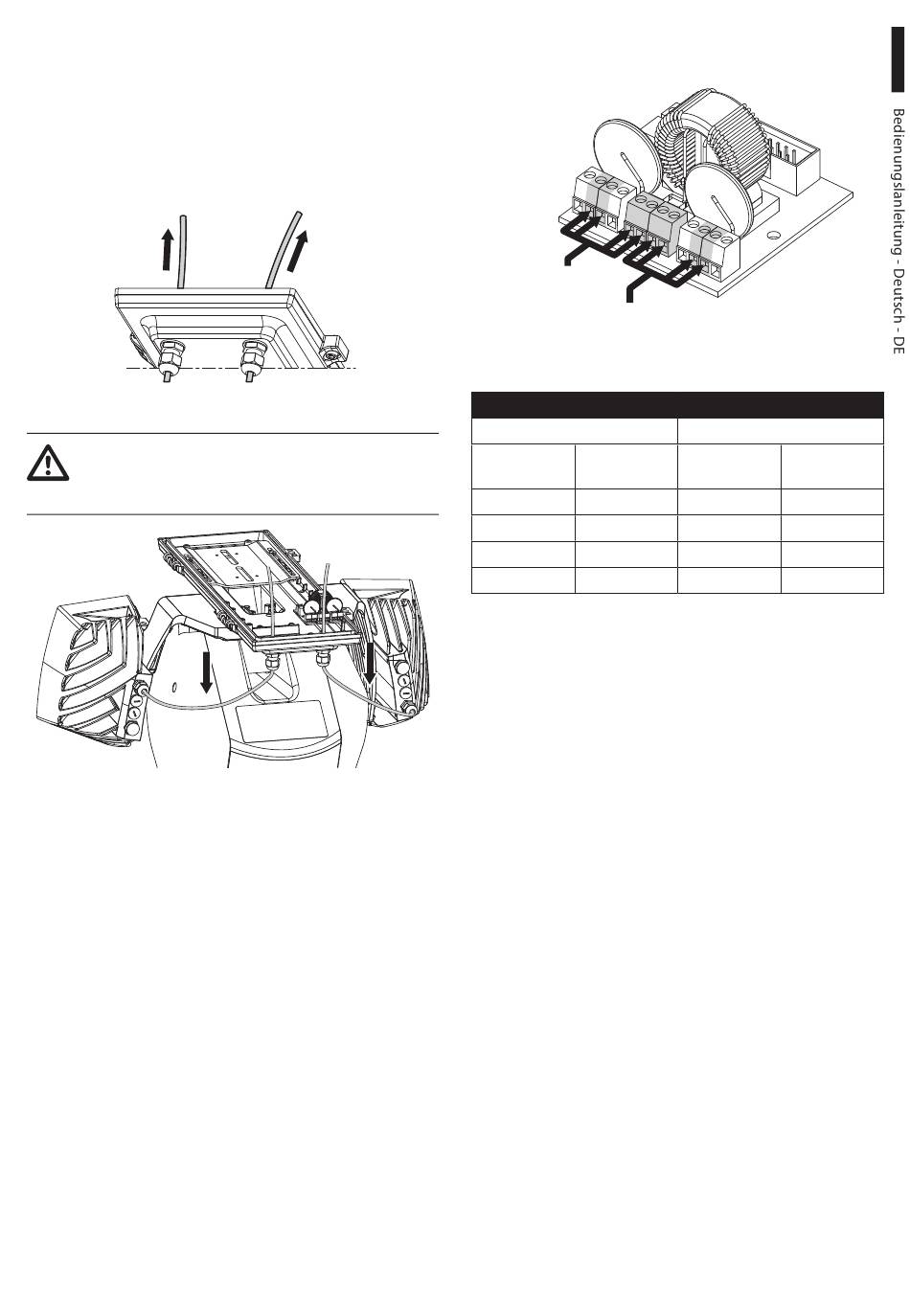

Das Gehäuse öffnen wie beschrieben (Abb. 7, Seite
15).
Die Versorgungskabel um mindestens 25 cm durch
die Kabelschellen stecken.
25cm
Abb. 34
Damit die Sicherheit und die gute Funktion
der Einheit nicht beeinträchtigt wird,
keinen Kabelüberschuss lassen.
MNVCUPTPLUS3_1511_DE
Die Kabel so anschließen, wie in der Abbildung
gezeigt.
25cm
Abb. 35

ANSCHLUSS DER LED-SCHEINWERFER

Rechter Scheinwerfer
Bezug auf
die Karte
WH
BK
A1
B1
Tab. 8
Rechter Schein-
werfer
Kabelfarbe
Weiß
Schwarz
Grün
Rot
Linker Schein-
werfer
Linker Scheinwerfer
Bezug auf Kabelfarbe
die Karte
WH Weiß
BK Schwarz
A2 Grün
B2 Rot
25
