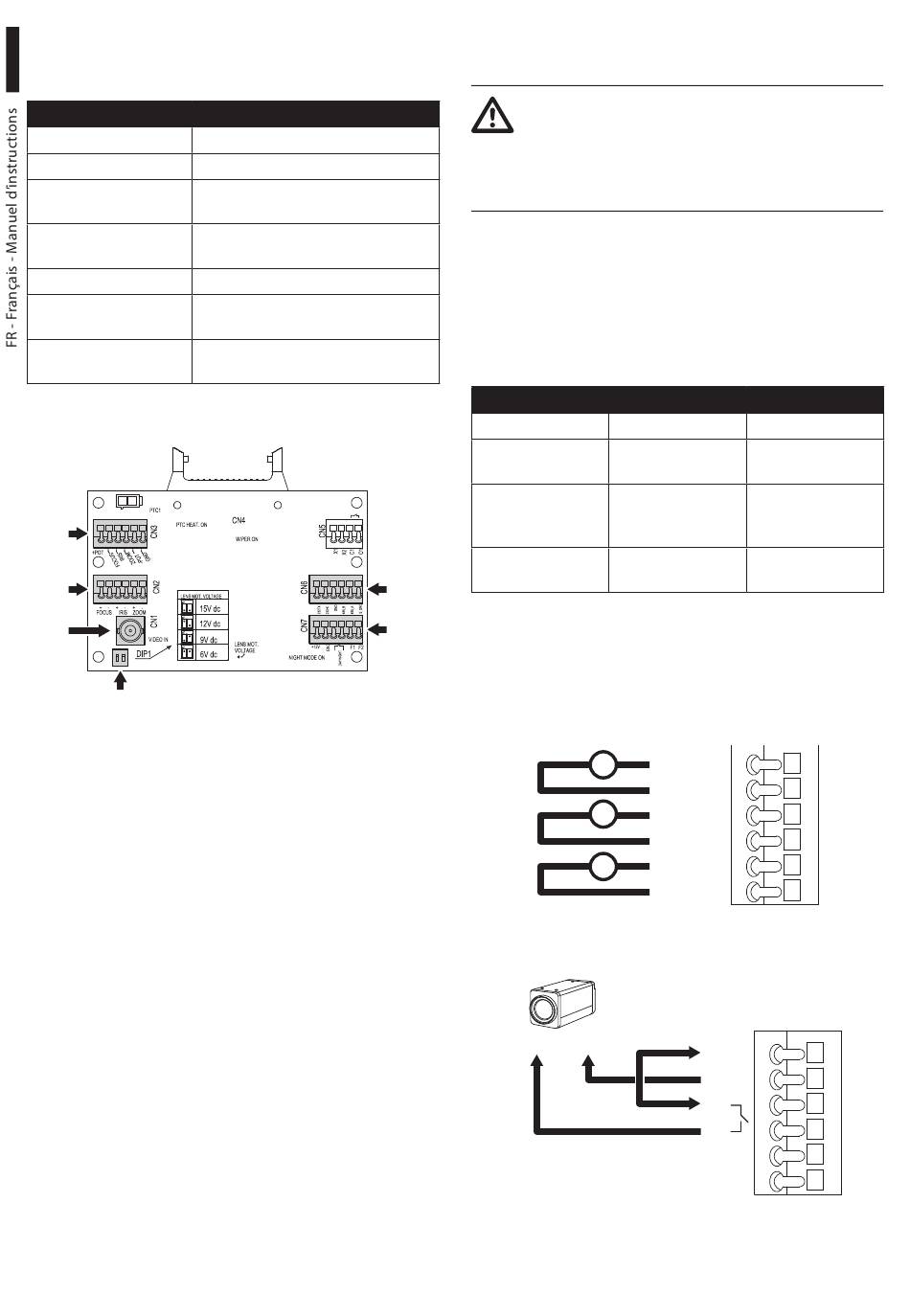

7.7 Description de la carte du
caisson
DESCRIPTION DE LA CARTE
Connecteur/Borne Fonction
CN1 Non utilisé
CN2 Connecteur contrôle moteurs
optiques motorisées
CN3 Connecteur potentiomètres opti-
ques motorisées
CN6 Non utilisé
CN7 Alimentation caméra, lignes
additionnelles
DIP1 Configuration de la tension d'ali-
mentation des optiques
Tab. 1
CN3
CN2
CN1
DIP1
Fig. 9
16
7.7.1 Branchement de la caméra et de
l'optique motorisée
Tous les branchements illustrés ci-après
doivent exclusivement être exécutés par
des installateurs experts et toutes les
spécifications de câblage et d'alimentation
des dispositifs doivent être respectées.
La carte électronique est prévue pour contrôler les
caméras avec optiques motorisées (Focus, Iris, Zoom),
éventuellement équipées de potentiomètres pour le
contrôle de la position atteinte.
Avant de procéder aux branchements, vérifier que
les tensions fournies par la carte sont dans les limites
prévues pour l'appareil.
CONNECTEUR CAMÉRA/OPTIQUES MOTORISÉES
Tension
+12V
+5V
De 6Vdc jusqu'à
15Vdc (réglable)
CN6
Tab. 2
CN7
Objectifs avec moteurs à fil commun: Effectuer les
connexions comme montré sur la figure..
Pour l'alimentation de la caméra, effectuer les
branchements comme illustré en figure.
Fig. 10
CN2.
+12V GND
Fig. 11
CN7.
Courant Description
800mA max Alimentation
caméra
15mA max Alimentation
potentiomètres
optiques
200mA max Alimentation mo-
(Focus+Zoom+Iris) teurs optiques
+
FOCUS +
M
FOCUS -
+
M
IRIS +
IRIS -
+
ZOOM +
M
ZOOM -
CN2
+12V
GND
A
B
F1
F2
