8.7 Montaggio degli illuminatori
a LED
Per un corretto funzionamento si devono
sempre installare entrambi gli illuminatori.
Sul brandeggio è possibile installare
esclusivamente illuminatori VIDEOTEC.

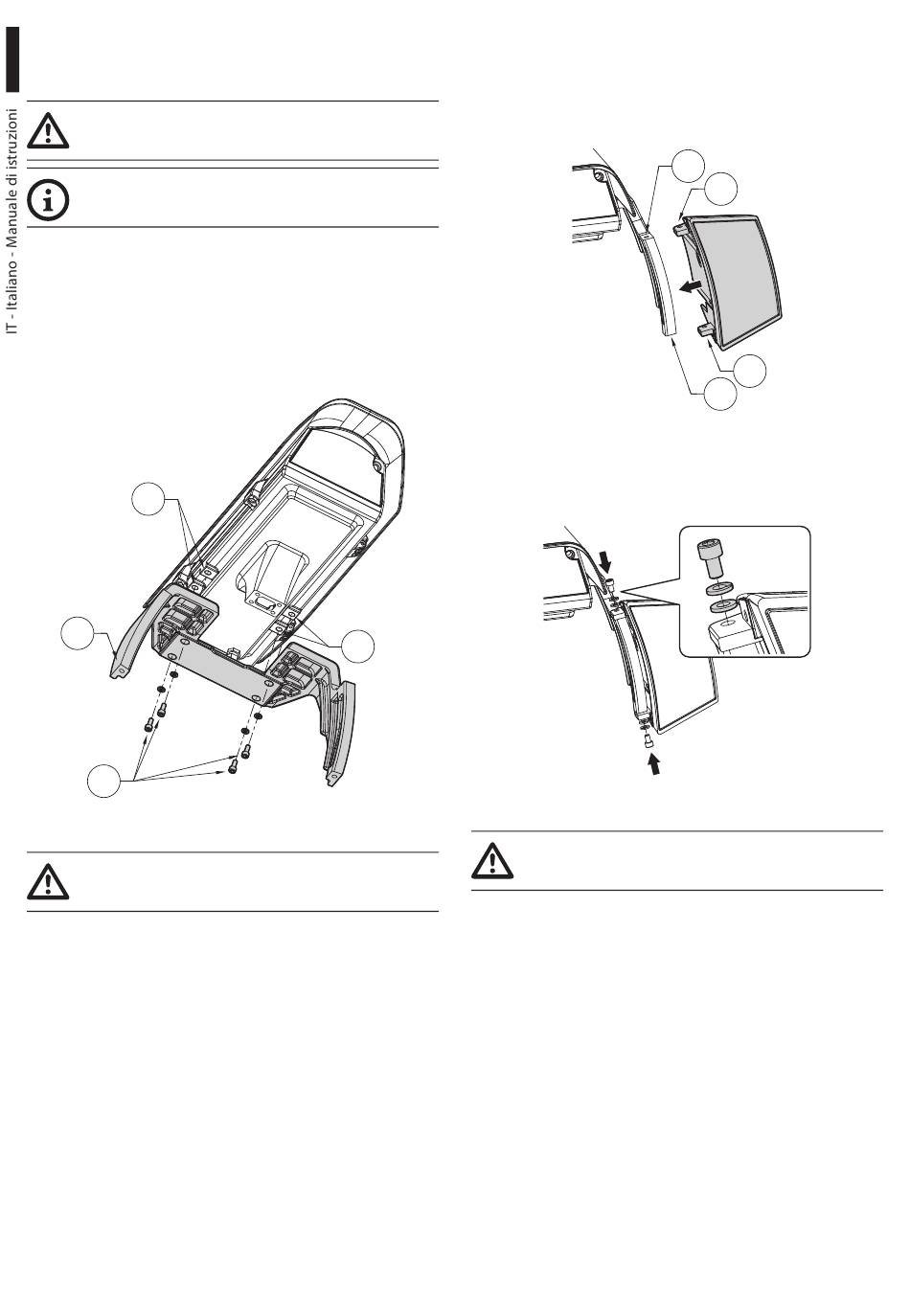

8.7.1 Montaggio della staffa

Posizionare la staffa (01) sulla parte inferiore della
custodia come illustrato in figura. Inserire le viti e
le rondelle (02) nei fori (03) e serrarle. Verificare che
il fissaggio sia solido. Non utilizzare materiali non
forniti nel kit.
03
01
02
Fig. 31
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm.
24
8.7.2 Montaggio dell'illuminatore sulla
staffa
Posizionare i fissaggi dell'illuminatore (01) su quelli
della staffa (02).
Fig. 32
Avvitare le viti con le rondelle precedentemente
rimosse.
03
Fig. 33
02
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 6Nm.
MNVCUPTPLUS3_1511_IT
01
01
02
