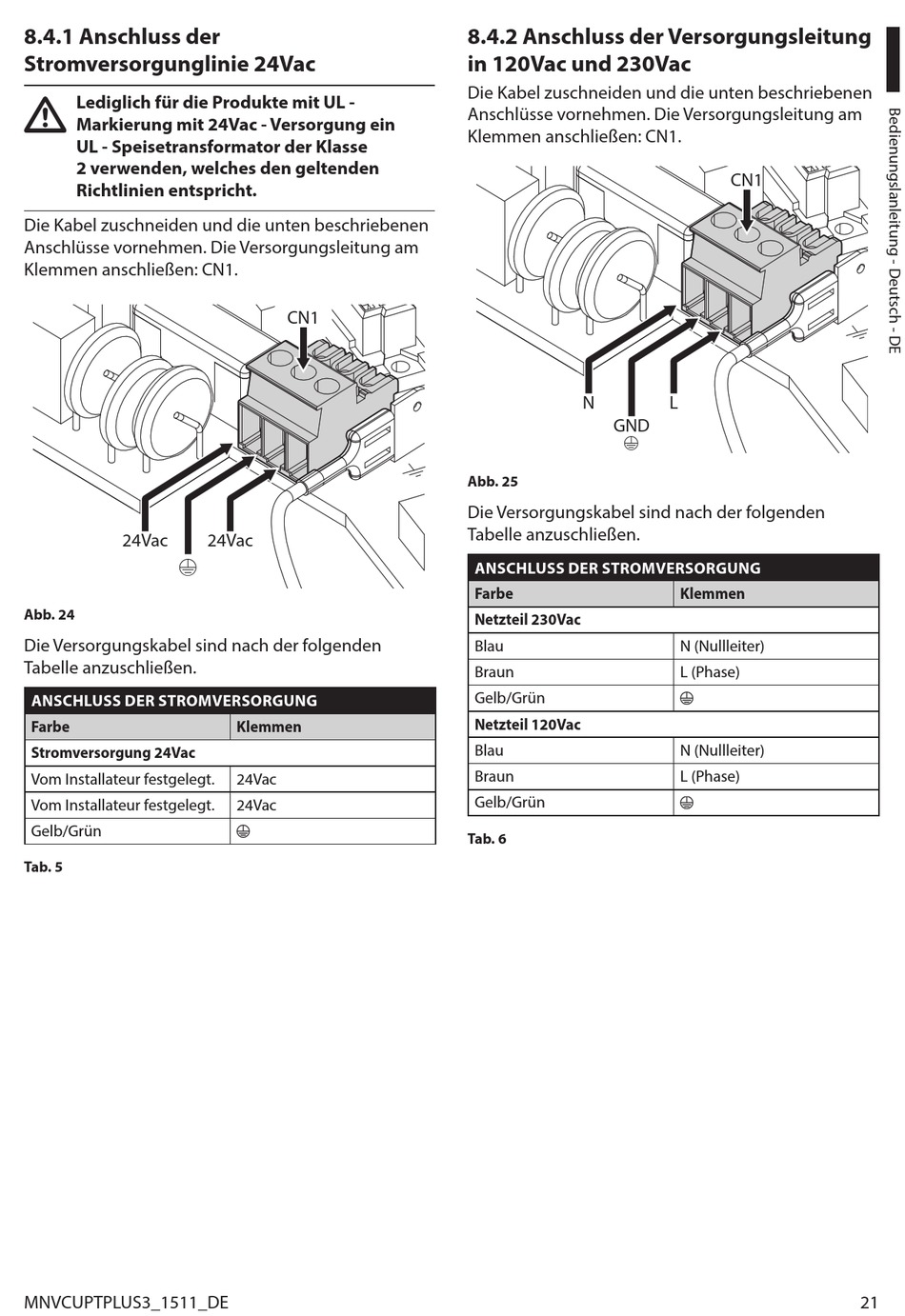

8.4.1 Anschluss der
Stromversorgunglinie 24Vac
Lediglich für die Produkte mit UL -
Markierung mit 24Vac - Versorgung ein
UL - Speisetransformator der Klasse
2 verwenden, welches den geltenden
Richtlinien entspricht.
Die Kabel zuschneiden und die unten beschriebenen
Anschlüsse vornehmen. Die Versorgungsleitung am
Klemmen anschließen: CN1.
24Vac
a
Abb. 24
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
ANSCHLUSS DER STROMVERSORGUNG
Farbe
Stromversorgung 24Vac
Vom Installateur festgelegt.
Vom Installateur festgelegt.
Gelb/Grün
Tab. 5
MNVCUPTPLUS3_1511_DE
CN1
24Vac
Klemmen
24Vac
24Vac
8.4.2 Anschluss der Versorgungsleitung
in 120Vac und 230Vac
Die Kabel zuschneiden und die unten beschriebenen
Anschlüsse vornehmen. Die Versorgungsleitung am
Klemmen anschließen: CN1.
N
GND
a
Abb. 25
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
ANSCHLUSS DER STROMVERSORGUNG
Farbe
Netzteil 230Vac
Blau
Braun
Gelb/Grün
Netzteil 120Vac
Blau
Braun
Gelb/Grün
Tab. 6
CN1
L
Klemmen
N (Nullleiter)
L (Phase)
N (Nullleiter)
L (Phase)
