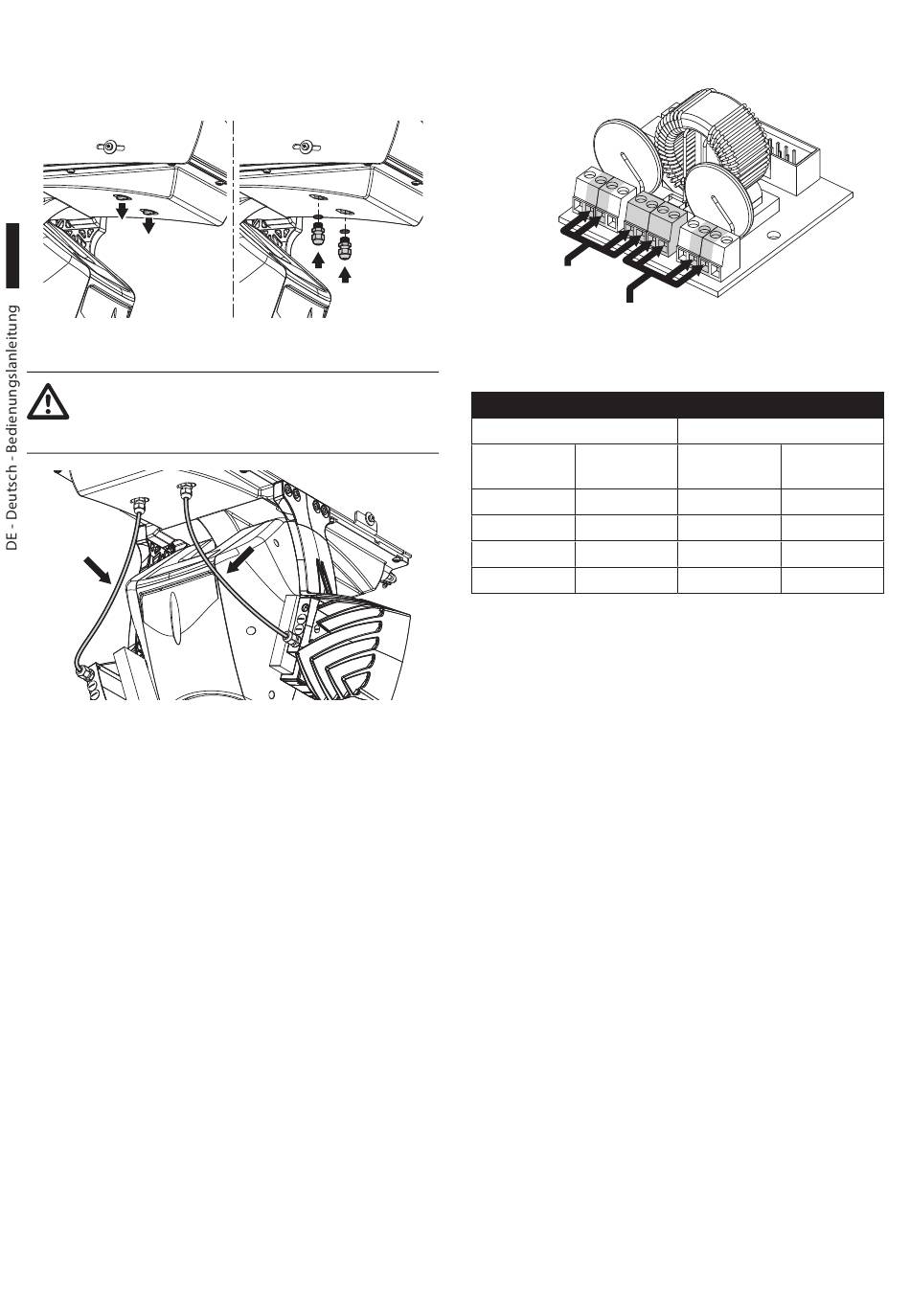

7.2.8 Anschluss der LED-Scheinwerfer

Die 2 Kappen M12 entfernen. Die 2 Kabelschellen und
ihren jeweiligen mitgelieferten O-Ring festschrauben.
Abb. 43
Damit die Sicherheit und die gute Funktion
der Einheit nicht beeinträchtigt wird,
keinen Kabelüberschuss lassen.
Abb. 44
26
Die Kabel so anschließen, wie in der Abbildung
gezeigt.
Rechter Schein-
werfer
Abb. 45
ANSCHLUSS DER LED-SCHEINWERFER
Rechter Scheinwerfer
Bezug auf Kabelfarbe
die Karte
WH Weiß
BK Schwarz
A1 Grün
B1 Rot
Tab. 7
Linker Schein-
werfer
Linker Scheinwerfer
Bezug auf Kabelfarbe
die Karte
WH Weiß
BK Schwarz
A2 Grün
B2 Rot
MNVCUPTMAXIR_1430_DE
