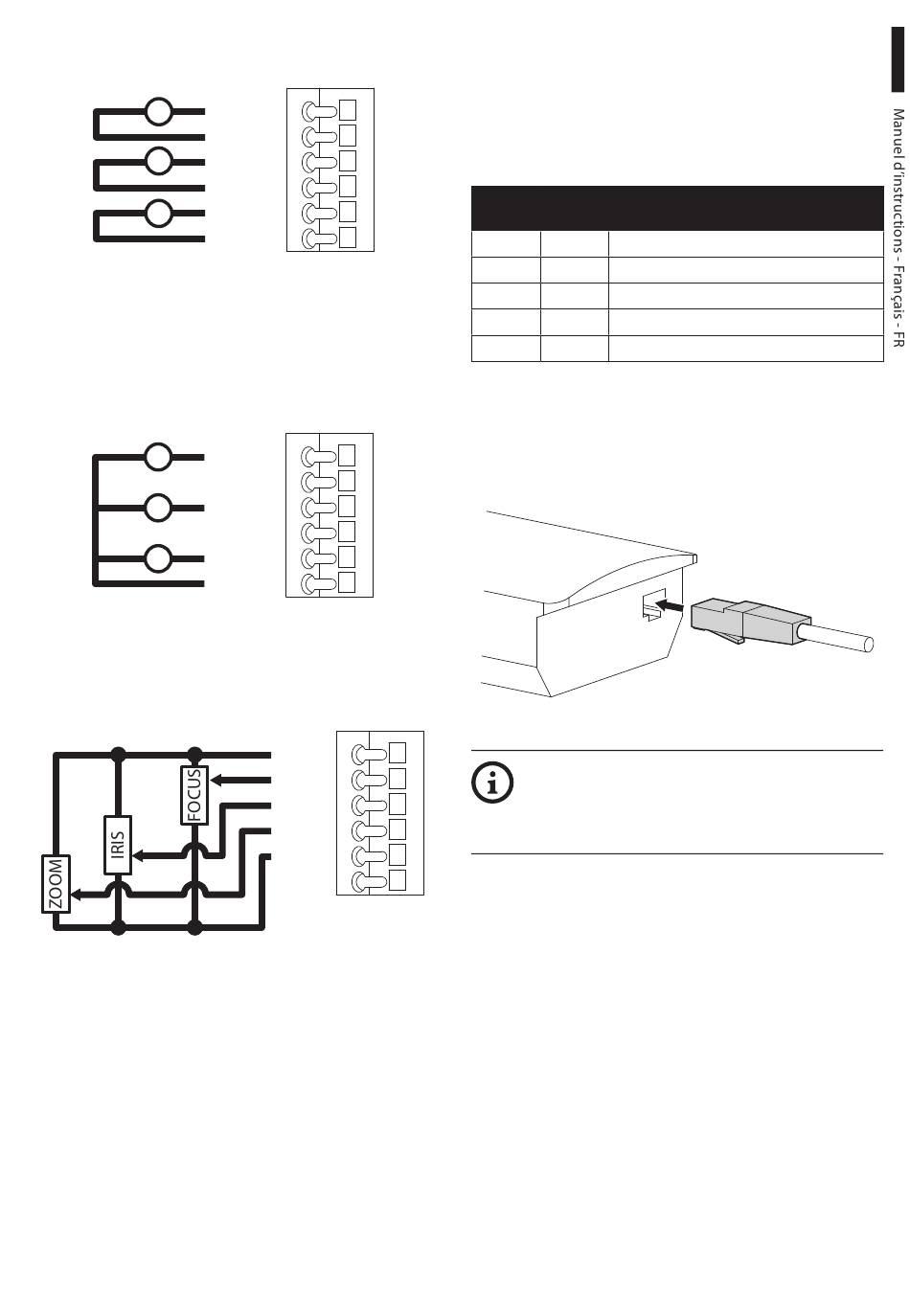

Objectifs avec moteurs à inversion de polarité:
Effectuer les connexions comme montré sur la figure..
+
M
+
M
+
M
Fig. 12
CN2.
Objectifs avec moteurs à fil commun: Activer la
fonction relative dans le menu (10.1.13 Paramètres
Caméra, page 38). Effectuer les connexions comme
montré sur la figure..
+
M
+
M
+
M
Fig. 13
CN2.
Potentiomètres: Effectuer les connexions comme
montré sur la figure..
Fig. 14
CN3.
MNVCUPTPLUS3_1511_FR
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
CN2
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
CN2
+ POT
FOCUS
IRIS
ZOOM
- POT
GND
CN3
7.7.2 Réglage de la tension
d'alimentation des moteurs des
optiques
Avant d'alimenter la tourelle, selectioner la tension
d'alimentation des optiques en agissant sur le DIP1 (
7.7 Description de la carte du caisson, page 16).
RÉGLAGE DE LA TENSION D'ALIMENTATION DES
MOTEURS DES OPTIQUES
SW1
SW2
Tension
OFF
OFF
15Vdc
ON
OFF
12Vdc
OFF
ON
9Vdc
ON
ON
6Vdc
Tab. 3
7.7.3 Branchement de la ligne de
communication
Brancher le câble Ethernet à la caméra.
Fig. 15
Regrouper le câble en excès pour éviter les
interférences avec le fonctionnement de
l'essuie-glace (dans les versions qui en sont
équipées).
