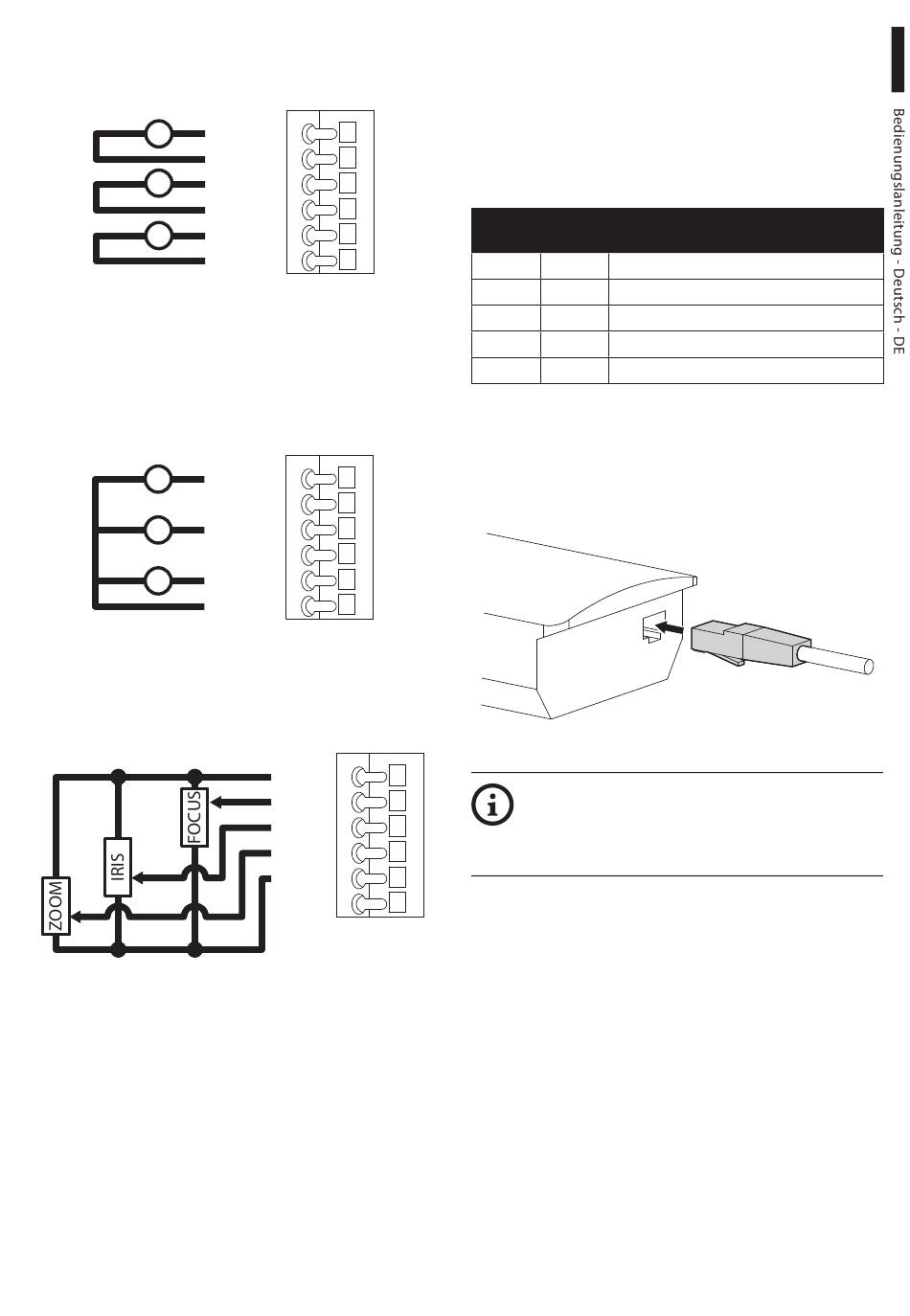

Optiken mit Motoren mit umgekehrter Polarität:
Den Anschluss wie in der Abbildung gezeigt
ausführen..
+
M
+
M
+
M
Abb. 12 CN2.
Optiken mit Motoren mit gemeinsamem Leiter:
Die entsprechende Option im Menü aktivieren. (
10.1.13 Kamera-Parameter, Seite 38). Den Anschluss
wie in der Abbildung gezeigt ausführen..
+
M
+
M
+
M
Abb. 13 CN2.
Potentiometer: Den Anschluss wie in der Abbildung
gezeigt ausführen..
Abb. 14 CN3.
MNVCUPTPLUS3_1511_DE
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
CN2
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
CN2
+ POT
FOCUS
IRIS
ZOOM
- POT
GND
CN3
7.7.2 Einstellung der
Versorgungsspannung der Motoren der
Optiken
Bevor die Stromversorgung des Schwenk-Neige-
Kopfes hergestellt wird, ist die Versorgungsspannung
der Optiken mithilfe von DIP1 wählen (7.7
Beschreibung der Karte Gehäuse, Seite 16).
EINSTELLUNG DER VERSORGUNGSSPANNUNG DER
MOTOREN DER OPTIKEN
SW1 SW2 Spannung
OFF OFF 15Vdc
ON OFF 12Vdc
OFF ON 9Vdc
ON ON 6Vdc
Tab. 3
7.7.3 Anschluss der
Kommunikationslinie
Anschluss des Ethernet-Kabels an die Videokamera.
Abb. 15
Das überschüssige Kabel aufwickeln,
um Interferenzen mit dem Betrieb des
Scheibenwischers zu verhindern. (bei den
Versionen, die damit ausgestattet sind).
