8.8 Branchement des projecteur
à LED

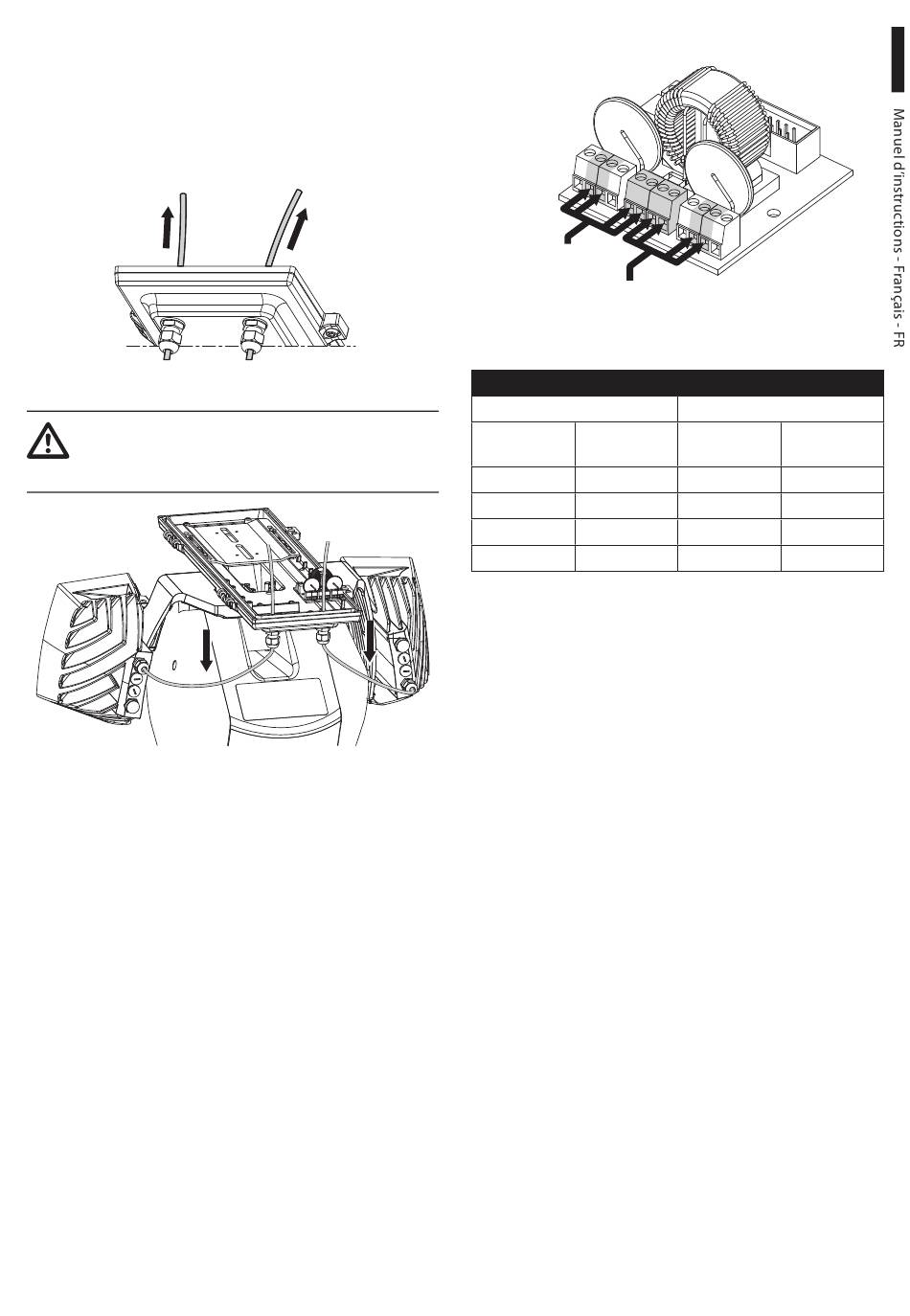

Ouvrir le caisson comme décrit (Fig. 7, page 15).
Introduire les câbles d'alimentation de 25 cm au
moins à travers les presse-étoupes.
25cm
Fig. 34
Pour garantir la sécurité et le
fonctionnement de l'unité, ne pas laisser du
câble excédentaire à l'extérieur.
MNVCUPTPLUS3_1511_FR
Brancher les câbles comme illustré en figure.
25cm
Fig. 35
BRANCHEMENT DES PROJECTEUR À LED
Projecteur gauche
Référence
sur la carte
WH
BK
A1
B1
Tab. 8
Projecteur
gauche
Projecteur gauche
Couleur du Référence
cable sur la carte
Blanc WH
Noir BK
Vert A2
Rouge B2
Projecteur
gauche
Couleur du
cable
Blanc
Noir
Vert
Rouge
