8.7 Montage des projecteurs à
LED
Pour en correct fonctionnement les deux
projecteurs doivent toujours être montés
ensemble.
Seuls des projecteurs VIDEOTEC peuvent
être installés sur la tourelle.

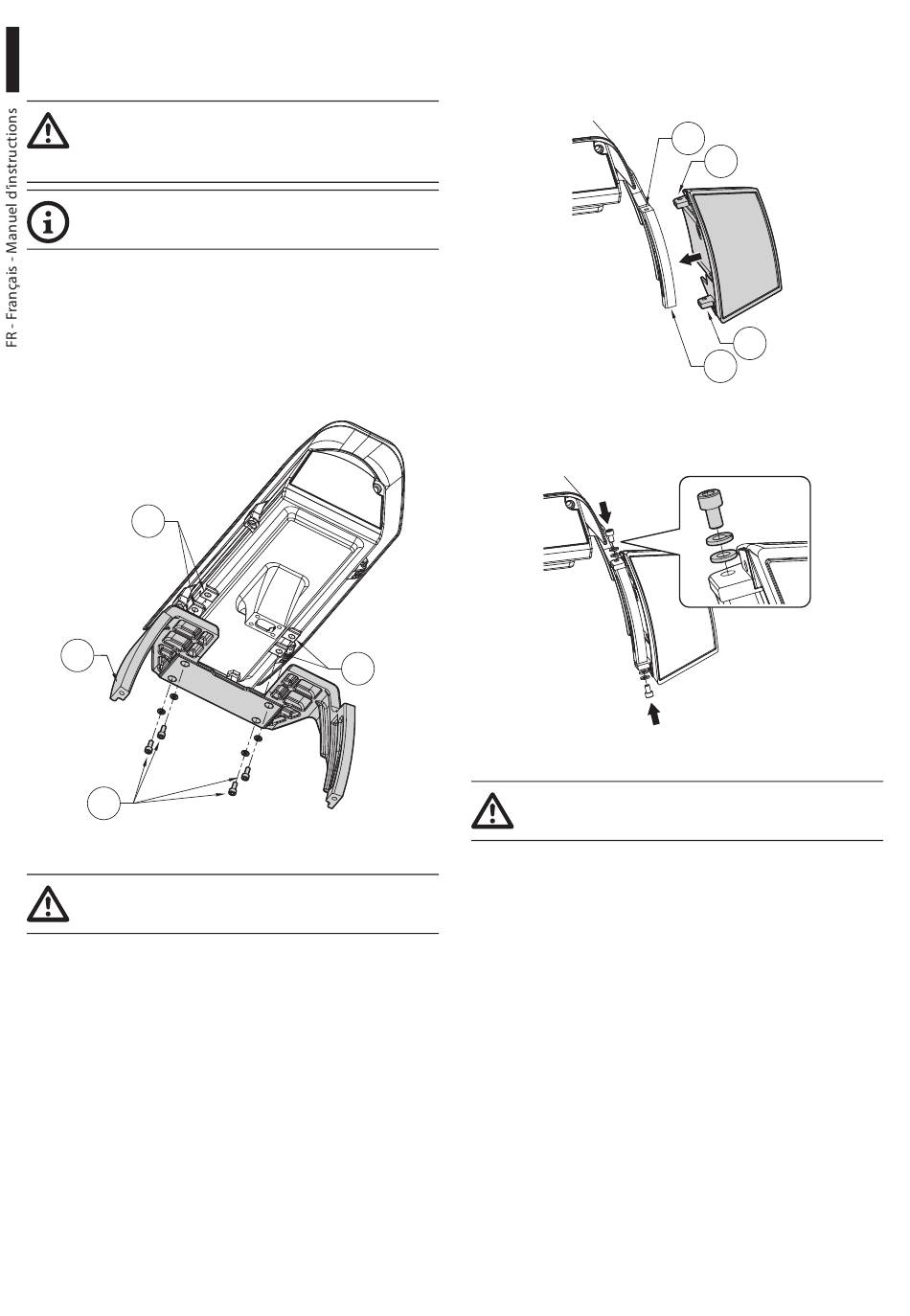

8.7.1 Montage de l'étrier
Positionner l'étrier (01) sur la partie inférieure du
caisson comme illustré en figure. Introduire les vis
et les rondelles (02) dans les trous (03) et les serrer.
Vérifier la solidité de la fixation. Ne pas utiliser de
matériel non fourni dans le kit.
03
01
02
Fig. 31
Faire attention pendant la fixation. Couple
de serrage: 4Nm.
24
8.7.2 Montage du projecteur sur l'étrier
Positionner les fixations du projecteur (01) sur celles
de l'étrier (02).
Fig. 32
Visser les vis avec les rondelles enlevées auparavant.
03
Fig. 33
02
Faire attention pendant la fixation. Couple
de serrage: 6Nm.
MNVCUPTPLUS3_1511_FR
01
01
02
