8.7 Установка светодиодных (LED)
осветителей
Для правильного функционирования
необходимо всегда устанавливать оба
осветителя.
На поворотном устройстве можно
устанавливать только осветители VIDEOTEC.

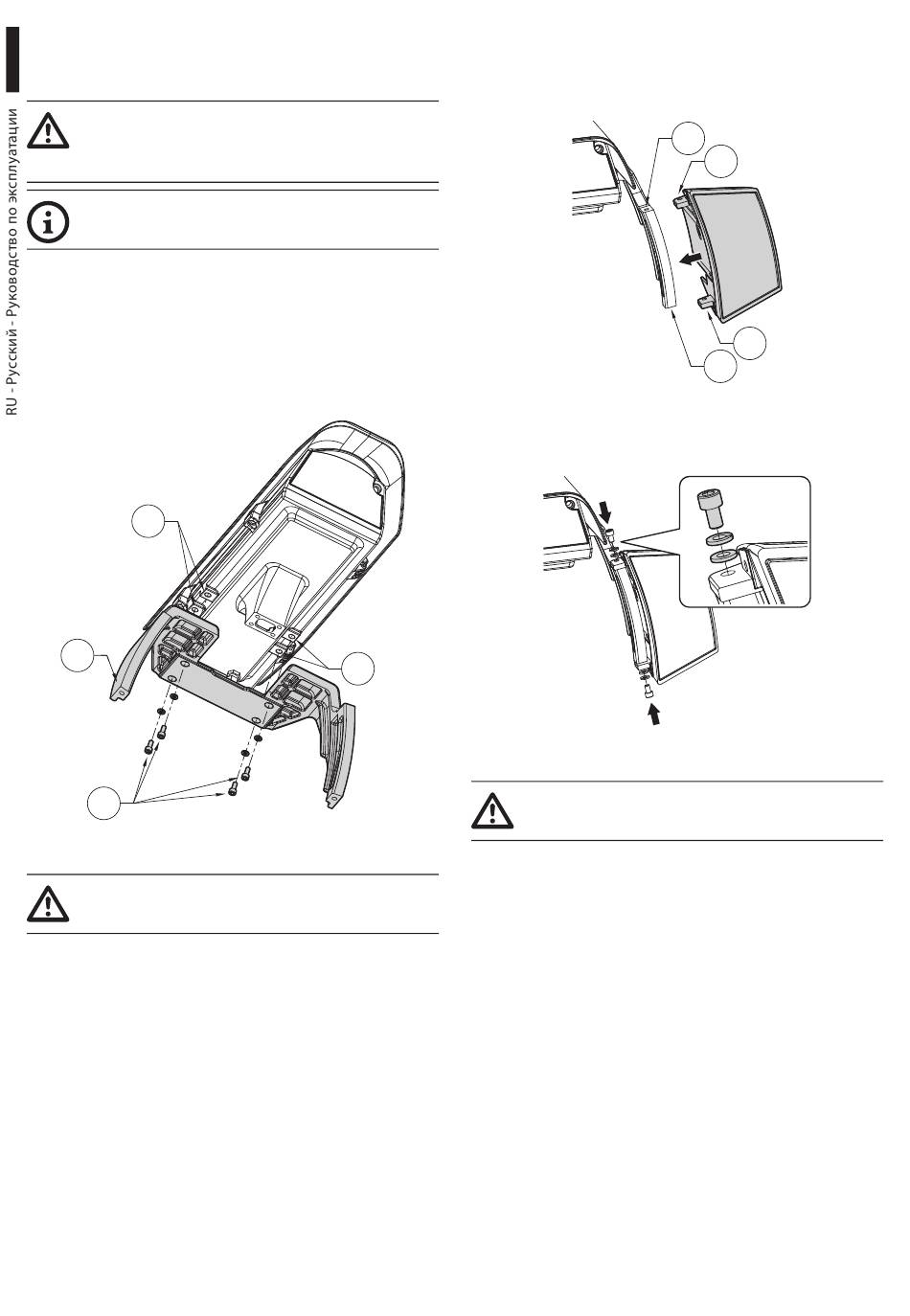

8.7.1 Установка скобы
Расположите скобу (01) на нижней части футляра как
показано на рисунке. Вставьте винты и шайбы (02)
в отверстия (03) и затяните. Проверьте надежность
крепления. Не используйте материалов, не входящих в
набор.
03
01
02
Рис. 31
Будьте осторожны при установке. Момент
затяжки: 4Нм.
24
8.7.2 Установка осветителя на скобе
Расположите крепления осветителя (01) на креплениях
скобы (02).
Рис. 32
Закрутите ранее снятые винты с шайбами.
03
Рис. 33
02
Будьте осторожны при установке. Момент
затяжки: 6Нм.
MNVCUPTPLUS3_1511_RU
01
01
02
