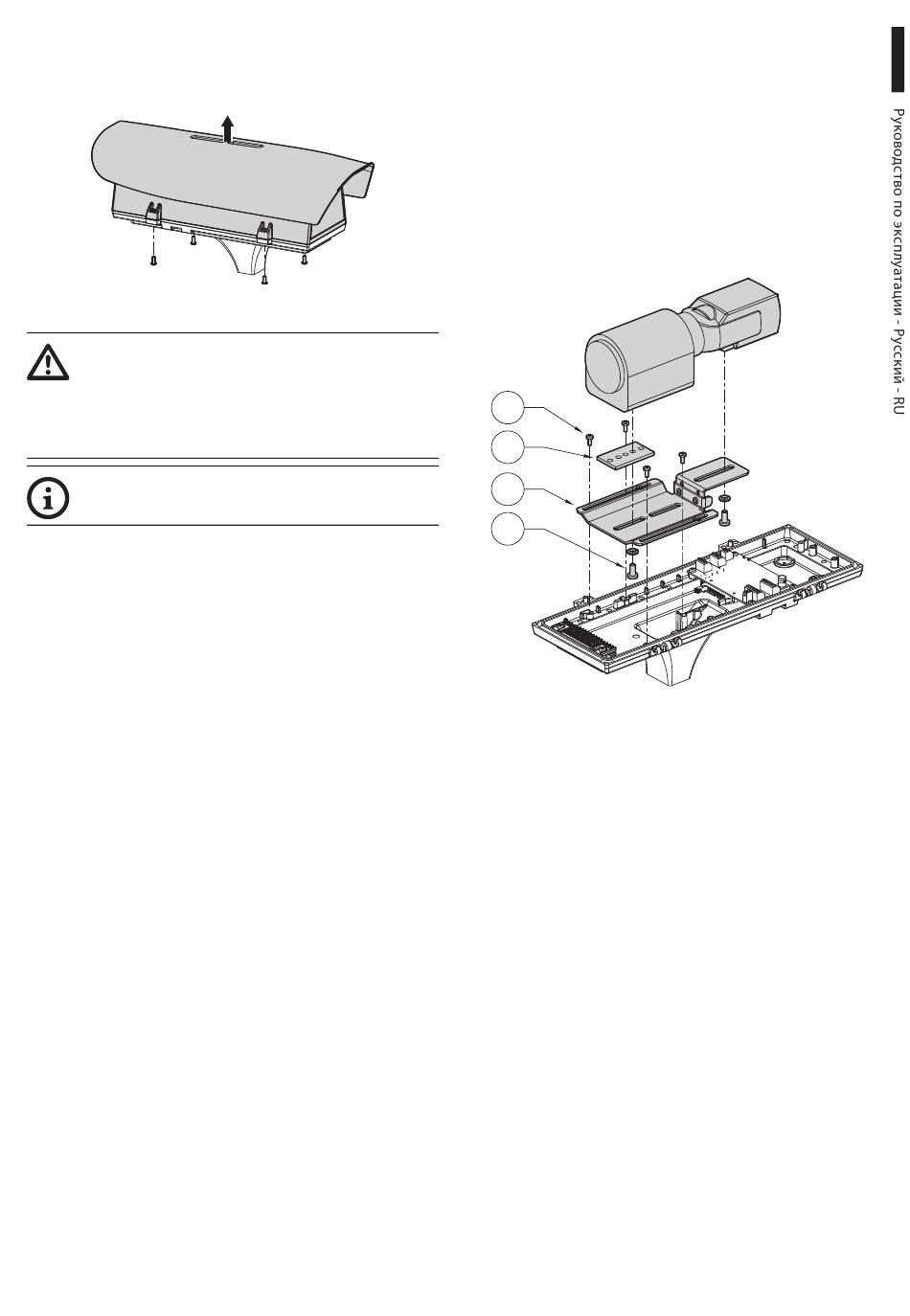

7.6.1 Открытие корпуса
Чтобы открыть футляр, отвинтите винты, установленные на
боковых поверхностях, и поднимите верхний корпус.
Рис. 7
Как только верхняя часть футляра будет снята,
придерживайте ее до тех пор, пока крепежный
кабель не будет натянут. Не роняйте верхнюю
часть футляра, поскольку ее вес может
повредить кабель.
По завершении операций по установке и
прокладке кабеля закройте устройство.
MNVCUPTPLUS3_1511_RU
7.6.2 Установка телекамеры
Извлеките внутренние опорные салазки (01), отвинтив
крепежные винты (02). Прикрепите телекамеру с помощью
винта 1/4" (03). Отрегулируйте внутренние салазки
для получения правильного положения объектива и
телекамеры.
Закрепите регулируемые салазки в правильном положении
с помощью специальных винтов. Для расположения
телекамеры можно использовать также распорки,
входящие в комплект поставки.
02
04
01
03
Рис. 8
Установите на место внутренние салазки, затянув ранее
ослабленные винты.
15
