Verdrahtung
!
"
58
4.3

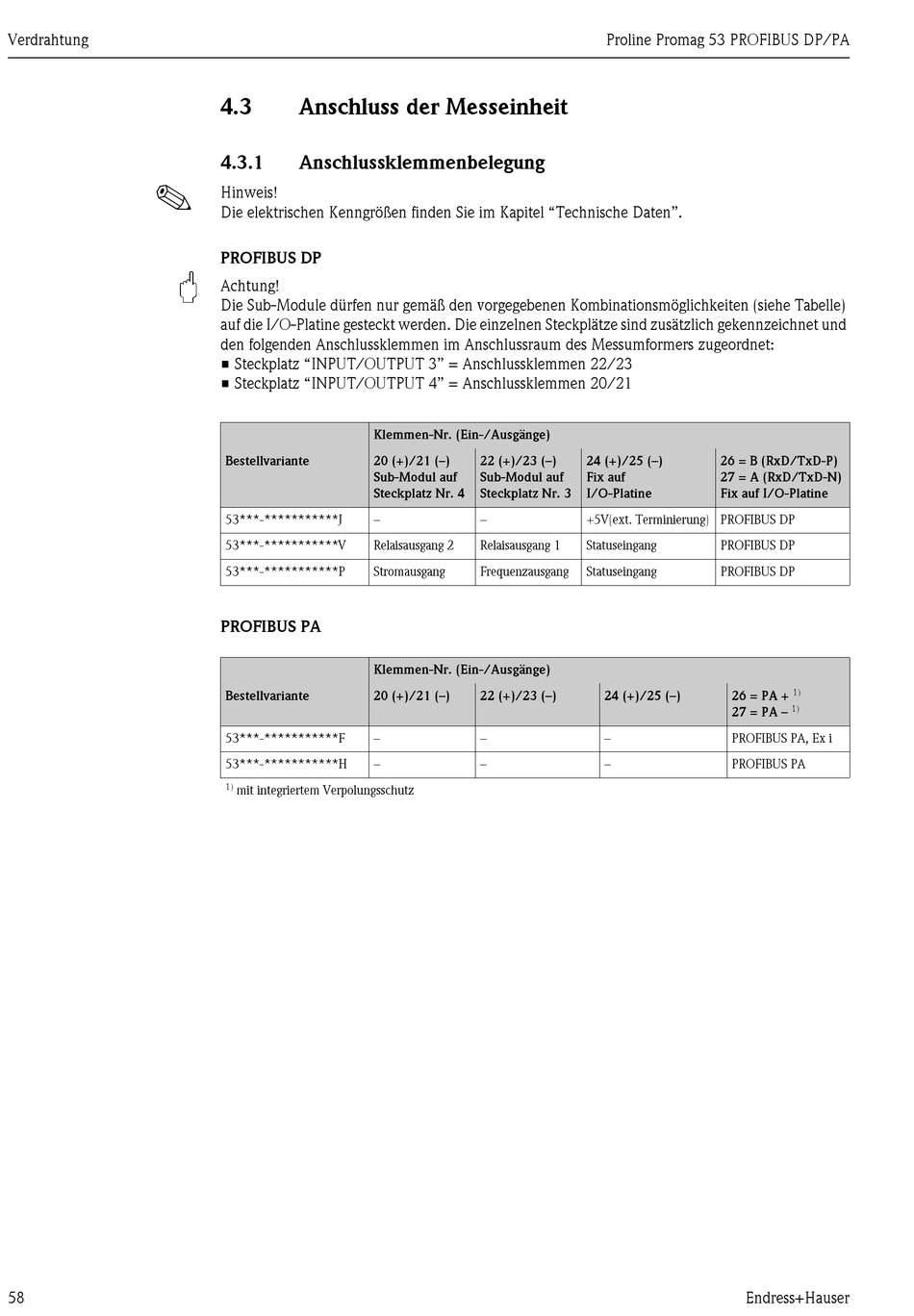

Anschluss der Messeinheit
4.3.1
Anschlussklemmenbelegung
Hinweis!
Die elektrischen Kenngrößen finden Sie im Kapitel "Technische Daten".
PROFIBUS DP
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
• Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante
20 (+)/21 (–)
Sub-Modul auf
Steckplatz Nr. 4
53***-***********J
–
53***-***********V
Relaisausgang 2
53***-***********P
Stromausgang
PROFIBUS PA
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante
20 (+)/21 (–)
53***-***********F
–
53***-***********H
–
1)
mit integriertem Verpolungsschutz
Proline Promag 53 PROFIBUS DP/PA
22 (+)/23 (–)
24 (+)/25 (–)
Sub-Modul auf
Fix auf
Steckplatz Nr. 3
I/O-Platine
–
+5V(ext. Terminierung) PROFIBUS DP
Relaisausgang 1
Statuseingang
Frequenzausgang
Statuseingang
22 (+)/23 (–)
24 (+)/25 (–)
–
–
–
–
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
Fix auf I/O-Platine
PROFIBUS DP
PROFIBUS DP
1)
26 = PA +
1)
27 = PA –
PROFIBUS PA, Ex i
PROFIBUS PA
Endress+Hauser
