Montage
"
36
Montage von Erdungsscheiben (DN 15...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrleitun-
gen (→ Seite 66 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Mess-
aufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser
als separates Zubehörteil bestellt werden → Seite 30
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge! Alle
Abmessungen finden Sie in der separaten Dokumentation "Technische Information".
• PTFE- und PFA-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe und
Rohrleitungsflansch zu montieren.
1. Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen den Messge-
räte- und Rohrleitungsflansch (siehe Abbildung).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur
soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in der Abbildung dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe automatisch zentriert.
4. Ziehen Sie die Schrauben mit den dazu erforderlichen Anziehdrehmomenten an.
→ Seite 38 ff.
Verbinden Sie nun die Erdungsscheibe mit dem Erdpotenzial. → Seite 67
5.

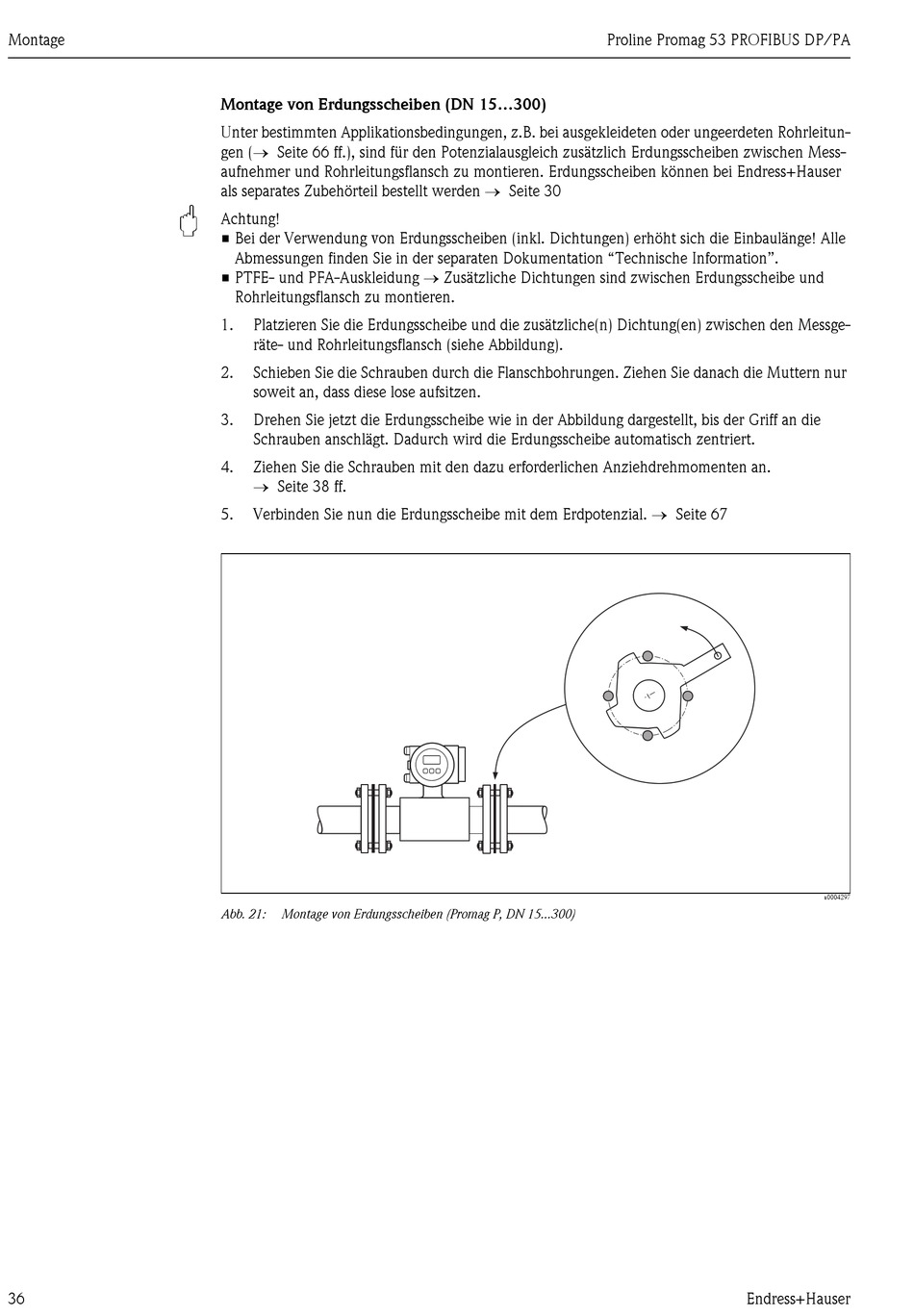

Abb. 21: Montage von Erdungsscheiben (Promag P, DN 15...300)
Proline Promag 53 PROFIBUS DP/PA
Endress+Hauser
a0004297
