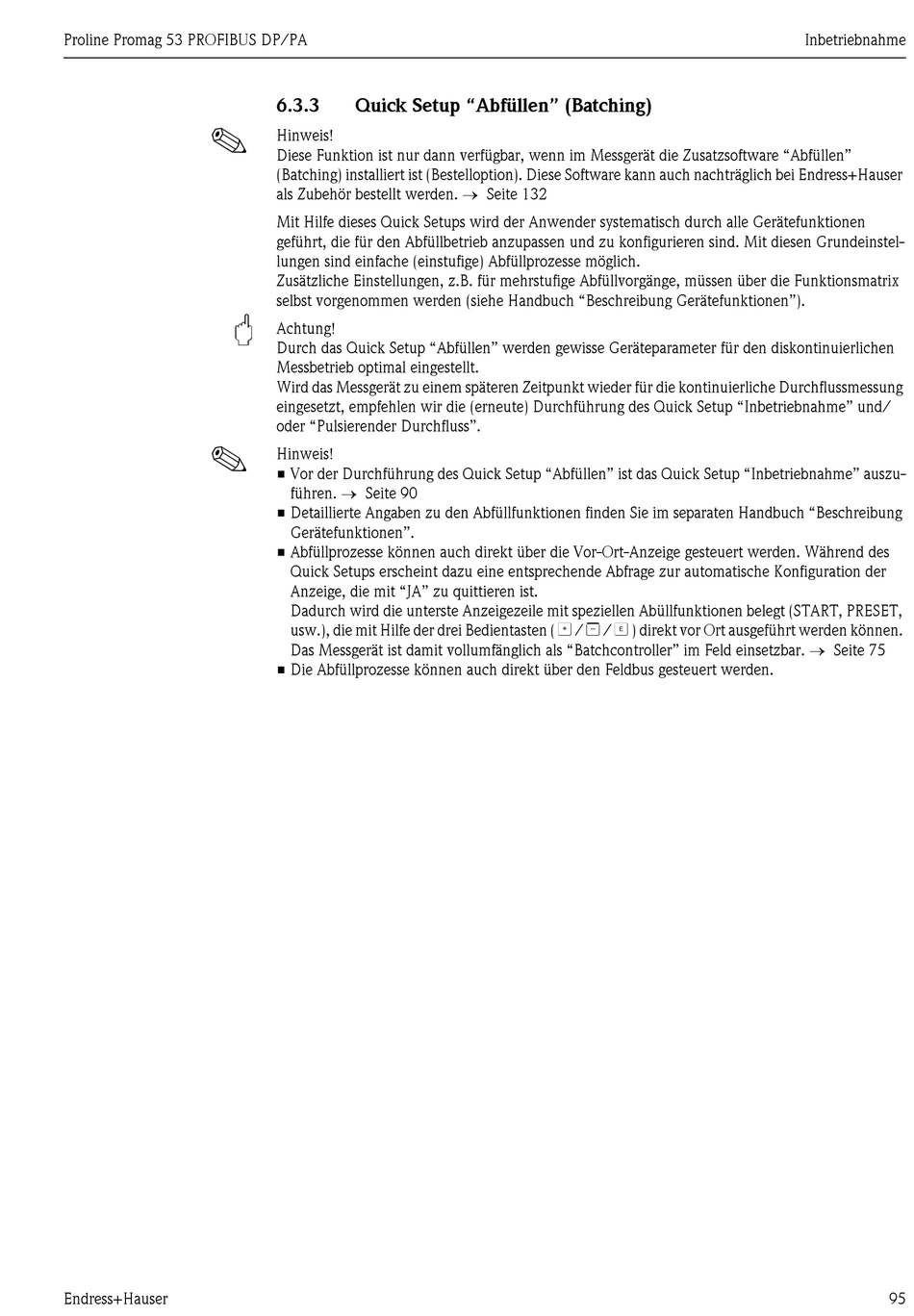

6.3.3 Quick Setup "Abfüllen" (Batching)
Hinweis!
Diese Funktion ist nur dann verfügbar, wenn im Messgerät die Zusatzsoftware "Abfüllen"
(Batching) installiert ist (Bestelloption). Diese Software kann auch nachträglich bei Endress+Hauser
als Zubehör bestellt werden. → Seite 132
Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Abfüllbetrieb anzupassen und zu konfigurieren sind. Mit diesen Grundeinstel-
lungen sind einfache (einstufige) Abfüllprozesse möglich.
Zusätzliche Einstellungen, z.B. für mehrstufige Abfüllvorgänge, müssen über die Funktionsmatrix
selbst vorgenommen werden (siehe Handbuch "Beschreibung Gerätefunktionen").
Achtung!
Durch das Quick Setup "Abfüllen" werden gewisse Geräteparameter für den diskontinuierlichen
Messbetrieb optimal eingestellt.
Wird das Messgerät zu einem späteren Zeitpunkt wieder für die kontinuierliche Durchflussmessung
eingesetzt, empfehlen wir die (erneute) Durchführung des Quick Setup "Inbetriebnahme" und/
oder "Pulsierender Durchfluss".
Hinweis!
• Vor der Durchführung des Quick Setup "Abfüllen" ist das Quick Setup "Inbetriebnahme" auszu-
führen. → Seite 90
• Detaillierte Angaben zu den Abfüllfunktionen finden Sie im separaten Handbuch "Beschreibung
Gerätefunktionen".
• Abfüllprozesse können auch direkt über die Vor-Ort-Anzeige gesteuert werden. Während des
Quick Setups erscheint dazu eine entsprechende Abfrage zur automatische Konfiguration der
Anzeige, die mit "JA" zu quittieren ist.
Dadurch wird die unterste Anzeigezeile mit speziellen Abüllfunktionen belegt (START, PRESET,
usw.), die mit Hilfe der drei Bedientasten ( O / S / F ) direkt vor Ort ausgeführt werden können.
Das Messgerät ist damit vollumfänglich als "Batchcontroller" im Feld einsetzbar. → Seite 75
• Die Abfüllprozesse können auch direkt über den Feldbus gesteuert werden.
