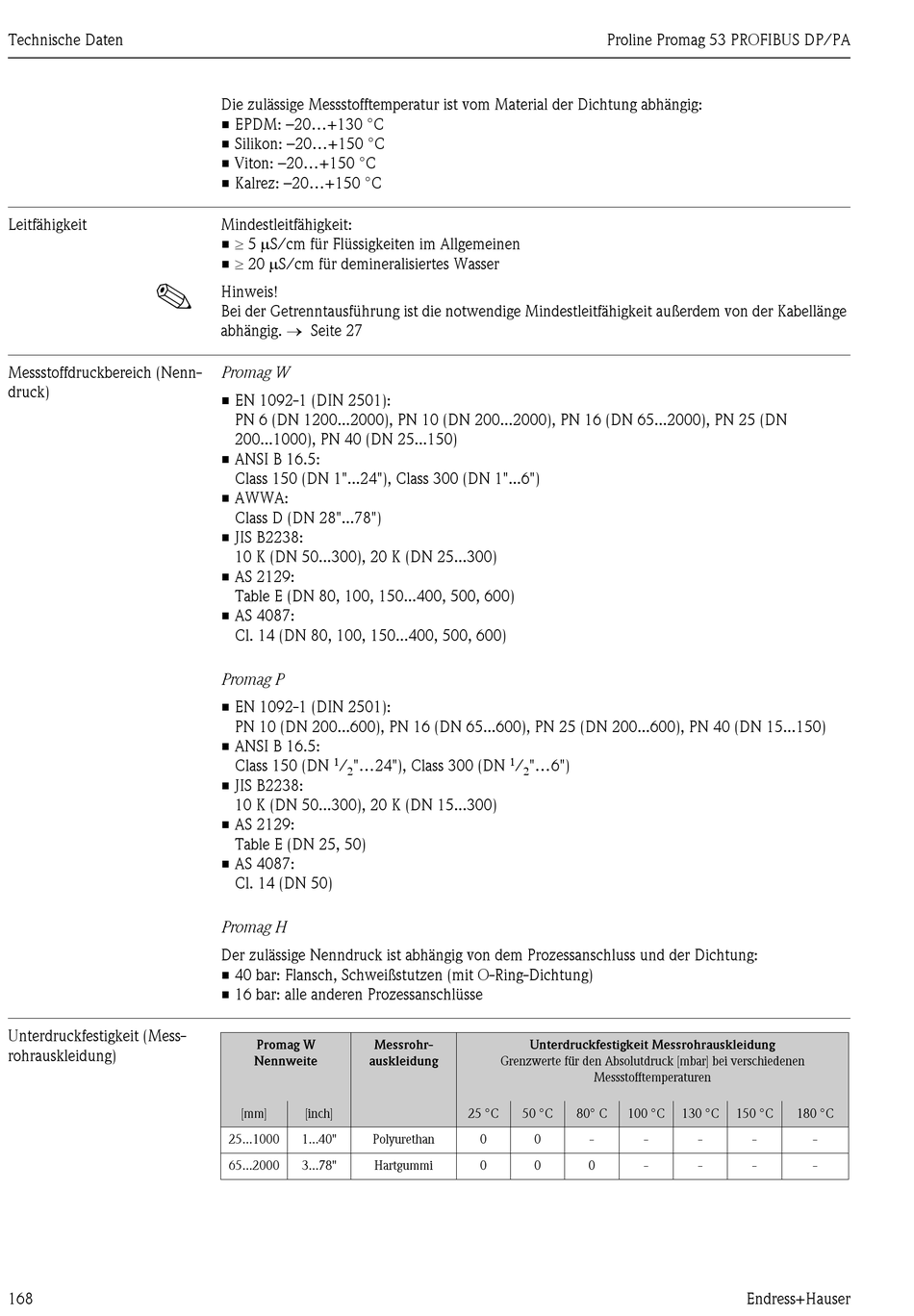

Endress+Hauser Proline Promag 53 PROFIBUS DP/PA Betriebsanleitung Seite 168

Technische Daten
Leitfähigkeit
!
Messstoffdruckbereich (Nenn-
druck)
Unterdruckfestigkeit (Mess-
rohrauskleidung)
168
Die zulässige Messstofftemperatur ist vom Material der Dichtung abhängig:
• EPDM: –20...+130 °C
• Silikon: –20...+150 °C
• Viton: –20...+150 °C
• Kalrez: –20...+150 °C
Mindestleitfähigkeit:
• ≥ 5 µS/cm für Flüssigkeiten im Allgemeinen
• ≥ 20 µS/cm für demineralisiertes Wasser
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit außerdem von der Kabellänge
abhängig. → Seite 27
Promag W
• EN 1092-1 (DIN 2501):
PN 6 (DN 1200...2000), PN 10 (DN 200...2000), PN 16 (DN 65...2000), PN 25 (DN
200...1000), PN 40 (DN 25...150)
• ANSI B 16.5:
Class 150 (DN 1"...24"), Class 300 (DN 1"...6")
• AWWA:
Class D (DN 28"...78")
• JIS B2238:
10 K (DN 50...300), 20 K (DN 25...300)
• AS 2129:
Table E (DN 80, 100, 150...400, 500, 600)
• AS 4087:
Cl. 14 (DN 80, 100, 150...400, 500, 600)
Promag P
• EN 1092-1 (DIN 2501):
PN 10 (DN 200...600), PN 16 (DN 65...600), PN 25 (DN 200...600), PN 40 (DN 15...150)
• ANSI B 16.5:
1
Class 150 (DN / "...24"), Class 300 (DN
2
• JIS B2238:
10 K (DN 50...300), 20 K (DN 15...300)
• AS 2129:
Table E (DN 25, 50)
• AS 4087:
Cl. 14 (DN 50)
Promag H
Der zulässige Nenndruck ist abhängig von dem Prozessanschluss und der Dichtung:
• 40 bar: Flansch, Schweißstutzen (mit O-Ring-Dichtung)
• 16 bar: alle anderen Prozessanschlüsse
Promag W Messrohr-
Nennweite auskleidung
[mm] [inch]
25...1000 1...40" Polyurethan
65...2000 3...78" Hartgummi
Proline Promag 53 PROFIBUS DP/PA
1
/ "...6")
2
Unterdruckfestigkeit Messrohrauskleidung
Grenzwerte für den Absolutdruck [mbar] bei verschiedenen
Messstofftemperaturen
25 °C 50 °C 80° C 100 °C
0 0 -
0 0 0
130 °C 150 °C 180 °C
- - - -
- - - -
