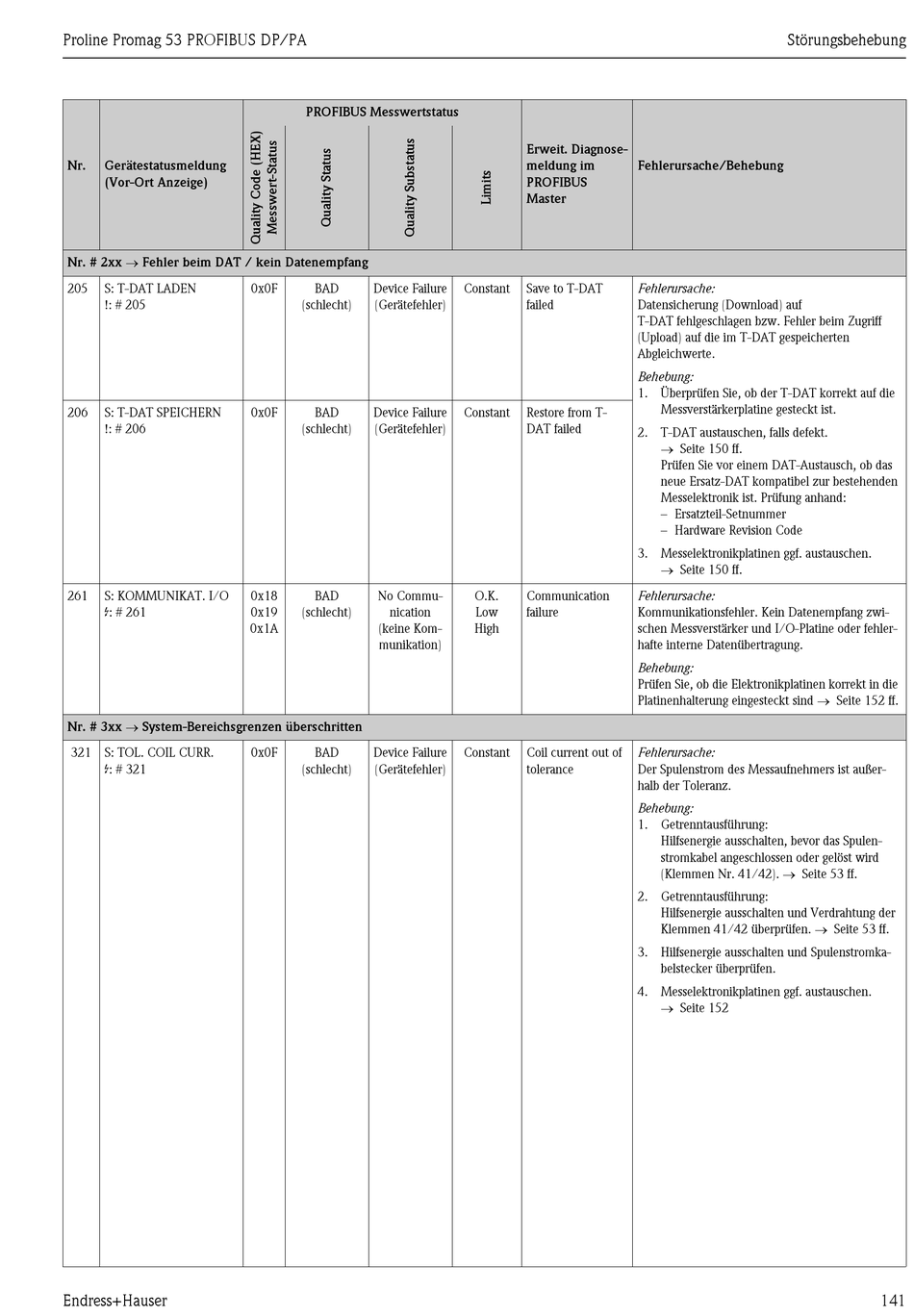

Proline Promag 53 PROFIBUS DP/PA
Nr.
Gerätestatusmeldung
(Vor-Ort Anzeige)
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
205
S: T-DAT LADEN
!: # 205
206
S: T-DAT SPEICHERN
!: # 206
261
S: KOMMUNIKAT. I/O
$: # 261
Nr. # 3xx → System-Bereichsgrenzen überschritten
321 S: TOL. COIL CURR.
$: # 321
Endress+Hauser
PROFIBUS Messwertstatus
0x0F
BAD
Device Failure
(schlecht)
(Gerätefehler)
0x0F
BAD
Device Failure
(schlecht)
(Gerätefehler)
0x18
BAD
No Commu-
0x19
(schlecht)
nication
0x1A
(keine Kom-
munikation)
0x0F
BAD
Device Failure
(schlecht)
(Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant
Save to T-DAT
failed
Constant
Restore from T-
DAT failed
O.K.
Communication
Low
failure
High
Constant
Coil current out of
tolerance
Störungsbehebung
Fehlerursache/Behebung
Fehlerursache:
Datensicherung (Download) auf
T-DAT fehlgeschlagen bzw. Fehler beim Zugriff
(Upload) auf die im T-DAT gespeicherten
Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
→ Seite 150 ff.
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
→ Seite 150 ff.
Fehlerursache:
Kommunikationsfehler. Kein Datenempfang zwi-
schen Messverstärker und I/O-Platine oder fehler-
hafte interne Datenübertragung.
Behebung:
Prüfen Sie, ob die Elektronikplatinen korrekt in die
Platinenhalterung eingesteckt sind → Seite 152 ff.
Fehlerursache:
Der Spulenstrom des Messaufnehmers ist außer-
halb der Toleranz.
Behebung:
1. Getrenntausführung:
Hilfsenergie ausschalten, bevor das Spulen-
stromkabel angeschlossen oder gelöst wird
(Klemmen Nr. 41/42). → Seite 53 ff.
2. Getrenntausführung:
Hilfsenergie ausschalten und Verdrahtung der
Klemmen 41/42 überprüfen. → Seite 53 ff.
3. Hilfsenergie ausschalten und Spulenstromka-
belstecker überprüfen.
4. Messelektronikplatinen ggf. austauschen.
→ Seite 152
141
