Montage
"
18

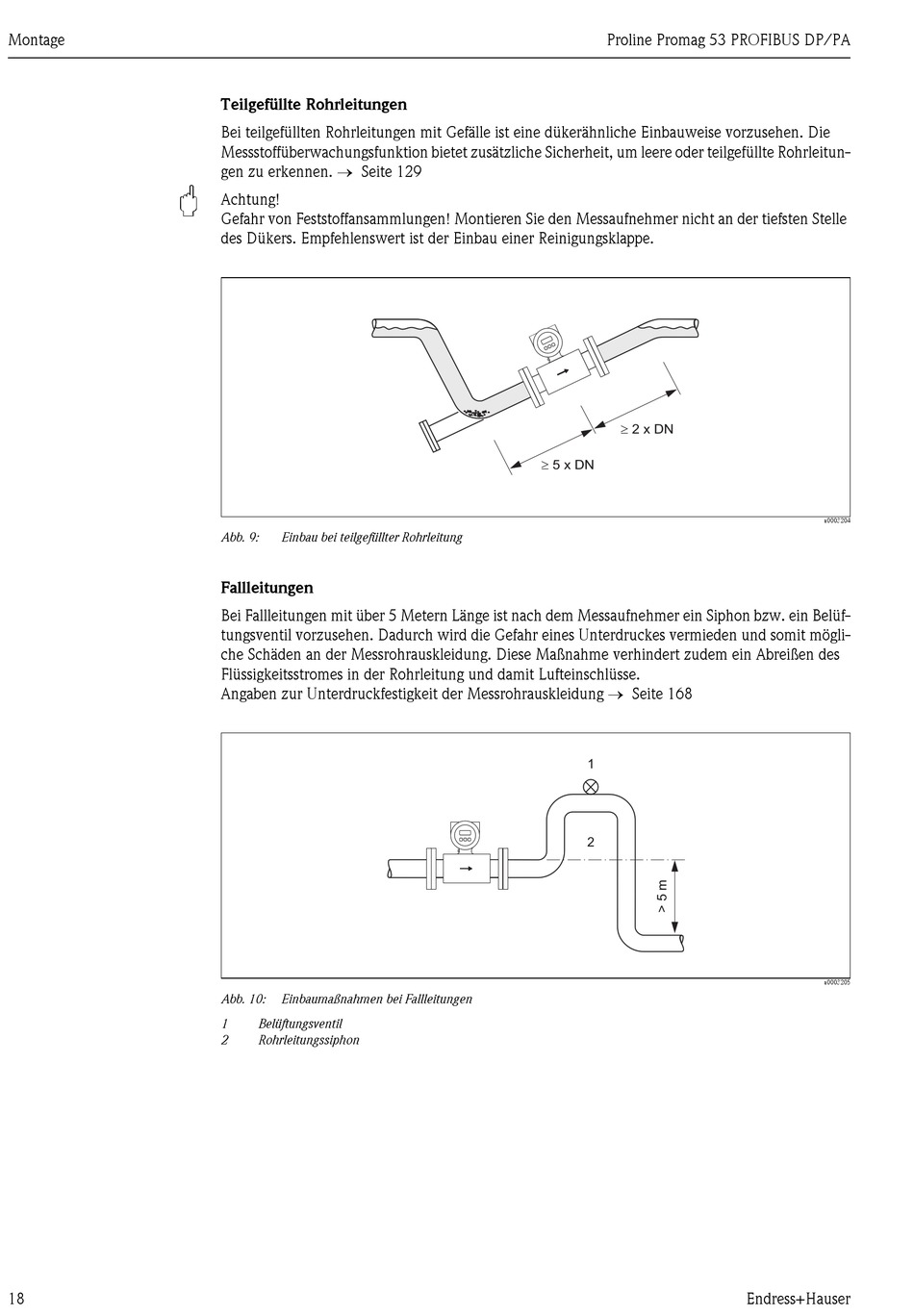

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die
Messstoffüberwachungsfunktion bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitun-
gen zu erkennen. → Seite 129
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle
des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 9: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit über 5 Metern Länge ist nach dem Messaufnehmer ein Siphon bzw. ein Belüf-
tungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögli-
che Schäden an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen des
Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → Seite 168
Abb. 10: Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
Proline Promag 53 PROFIBUS DP/PA
³ 2 x DN
³ 5 x DN
1
2
a0003204
a0003205
