Montage von Erdungsscheiben (DN 25...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrleitun-
gen (→ Seite 66 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Mess-
aufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser
als separates Zubehörteil bestellt werden. → Seite 30
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Abmessungen finden Sie in der separaten Dokumentation "Technische Information".
• Hartgummi-Auskleidung → Zusätzliche Dichtungen sind sowohl zwischen Messaufnehmer und
Erdungsscheibe als auch zwischen Erdungsscheibe und Rohrleitungsflansch zu montieren.
• Polyurethan-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe und Rohrlei-
tungsflansch zu montieren.
1. Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen den Messge-
räte- und Rohrleitungsflansch (siehe Abbildung).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur
soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in Abb. 1 dargestellt, bis der Griff an die Schrauben
anschlägt. Dadurch wird die Erdungsscheibe automatisch korrekt zentriert.
Ziehen Sie die Schrauben mit den dazu erforderlichen Anziehdrehmomenten an. → Seite 133
4.
Verbinden Sie nun die Erdungsscheibe mit dem Erdpotenzial. → Seite 67
5.

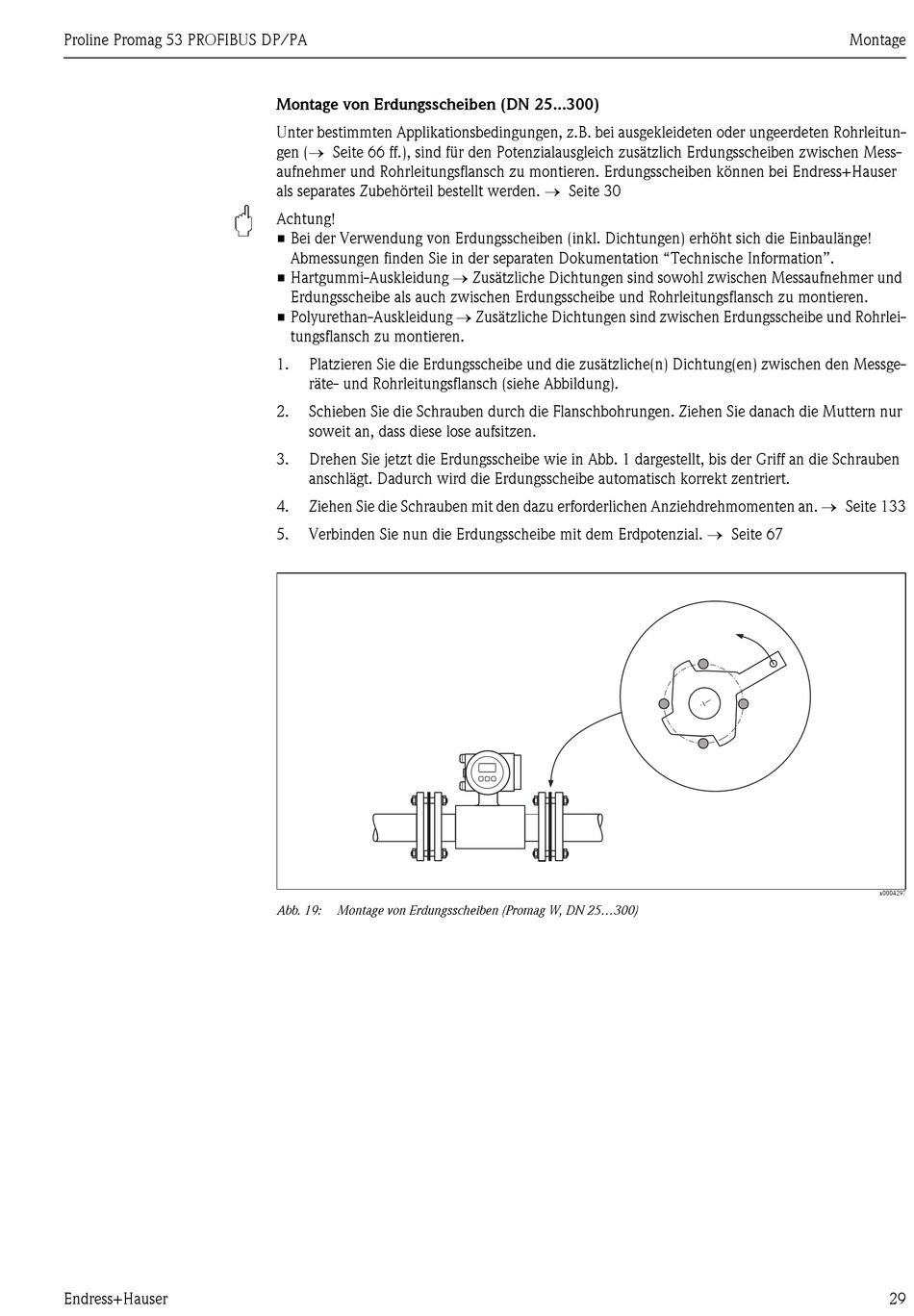

Abb. 19: Montage von Erdungsscheiben (Promag W, DN 25...300)
