Montage
#
44

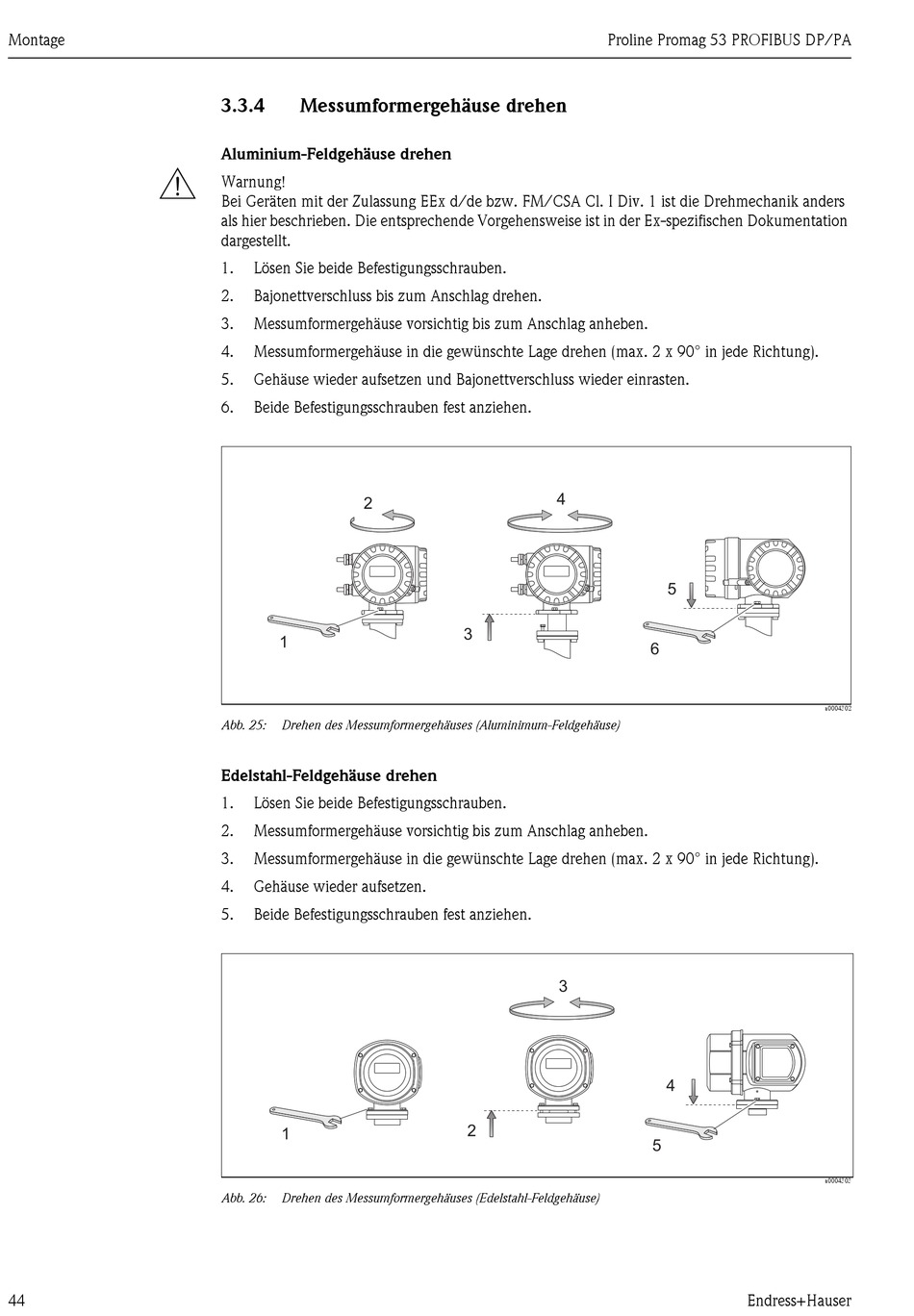

3.3.4 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders
als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation
dargestellt.
1. Lösen Sie beide Befestigungsschrauben.
2. Bajonettverschluss bis zum Anschlag drehen.
3. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4. Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede Richtung).
5. Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6. Beide Befestigungsschrauben fest anziehen.
2
1
Abb. 25: Drehen des Messumformergehäuses (Aluminimum-Feldgehäuse)
Edelstahl-Feldgehäuse drehen
1. Lösen Sie beide Befestigungsschrauben.
2. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
3. Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede Richtung).
4. Gehäuse wieder aufsetzen.
5. Beide Befestigungsschrauben fest anziehen.
1
Abb. 26: Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
Proline Promag 53 PROFIBUS DP/PA
4
3
3
2
5
6
4
5
