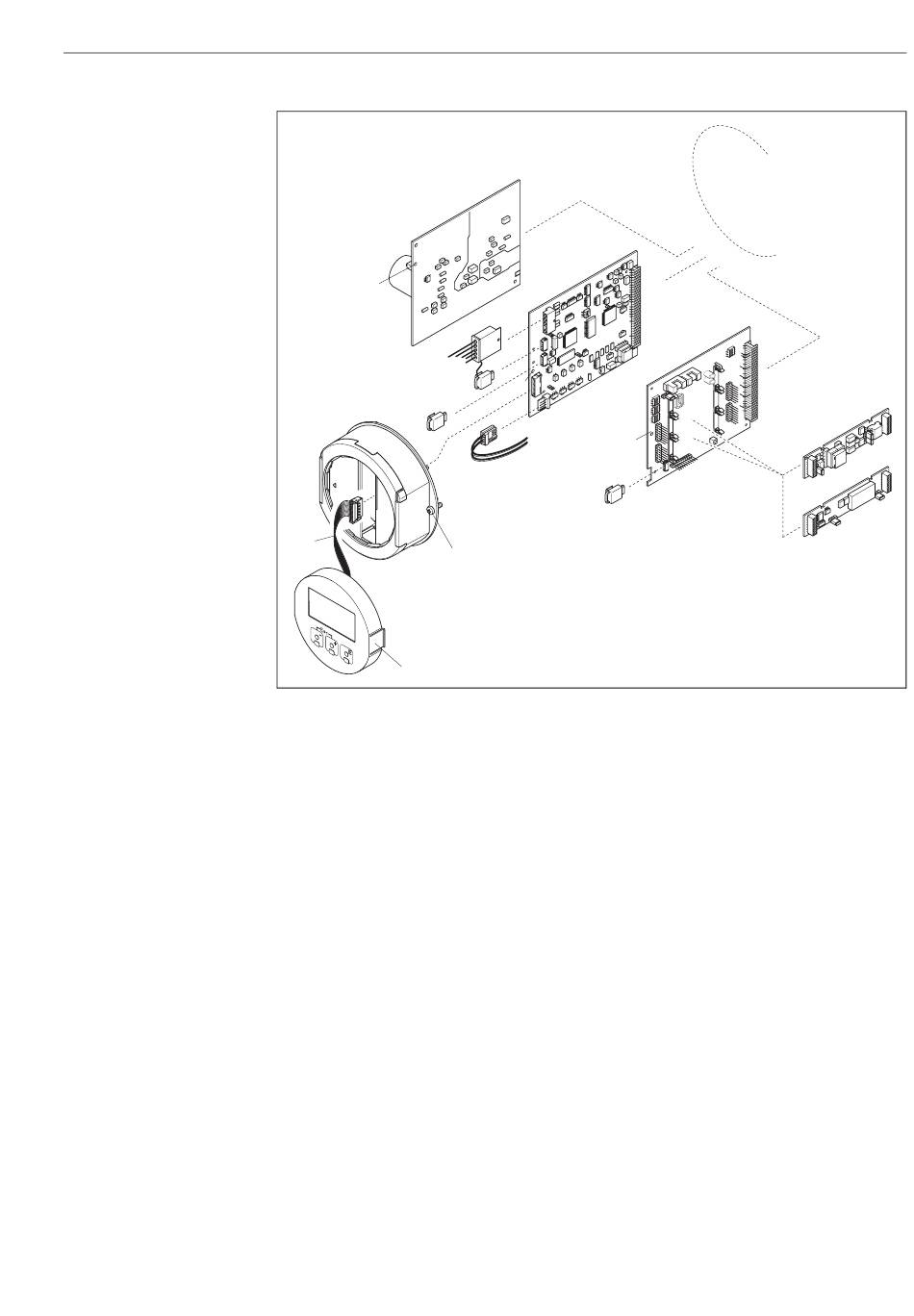

Abb. 71: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen
1 Vor-Ort-Anzeige
1.1 Verriegelungstaste
1.2 Flachbandkabel (Anzeigemodul)
2 Schrauben Elektronikraumabdeckung
3 Hilfsöffnung für den Ein-/Ausbau von Platinen
4 Netzteilplatine
5 Messverstärkerplatine
5.1 Elektrodensignalkabel (Sensor)
5.2 Spulenstromkabel (Sensor)
5.3 S-DAT (Sensor-Datenspeicher)
5.4 T-DAT (Messumformer-Datenspeicher)
6 I/O-Platine (umrüstbar)
6.1 F-CHIP (Funktions-Chip für optionale Software)
6.2

Steckbare Sub-Module (Strom-, Frequenz- und Relaisausgang)
