Proline Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Feldbus-Gerätestecker
Hinweis!
Der Gerätestecker kann nur für die PROFIBUS PA - Geräte eingesetzt werden.
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische
Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern besitzt
gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer-
bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil
bestellt werden. → Seite 132
4
3
F
1
2
7
3
4
5
G
2
1
6

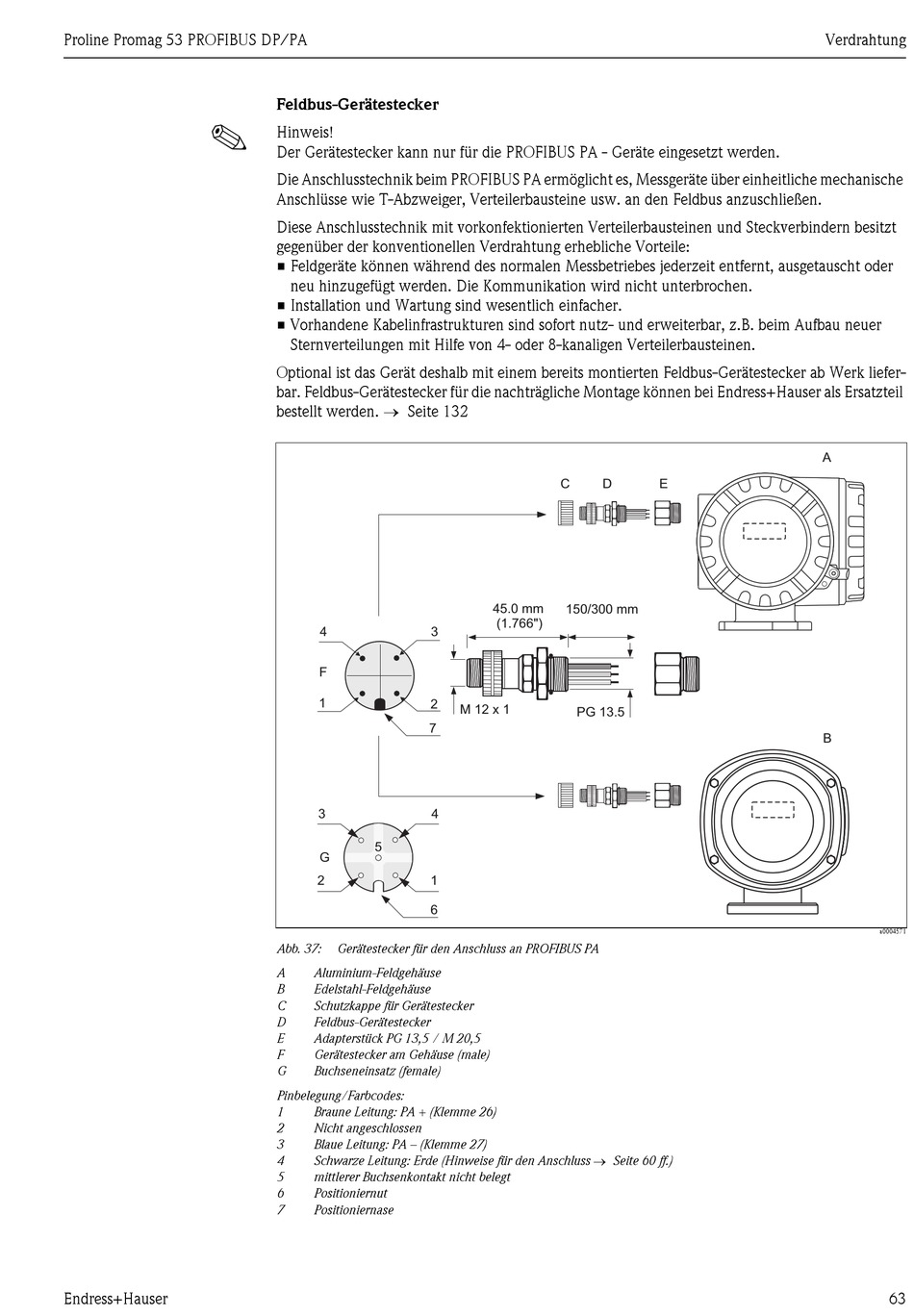

Abb. 37:
Gerätestecker für den Anschluss an PROFIBUS PA
A
Aluminium-Feldgehäuse
B
Edelstahl-Feldgehäuse
C
Schutzkappe für Gerätestecker
D
Feldbus-Gerätestecker
E
Adapterstück PG 13,5 / M 20,5
F
Gerätestecker am Gehäuse (male)
G
Buchseneinsatz (female)
Pinbelegung/Farbcodes:
1
Braune Leitung: PA + (Klemme 26)
2
Nicht angeschlossen
3
Blaue Leitung: PA – (Klemme 27)
Schwarze Leitung: Erde (Hinweise für den Anschluss → Seite 60 ff.)
4
5
mittlerer Buchsenkontakt nicht belegt
6
Positioniernut
7
Positioniernase
C
D
45.0 mm
150/300 mm
(1.766")
M 12 x 1
PG 13.5
Verdrahtung
A
E
B
a0004571
63
