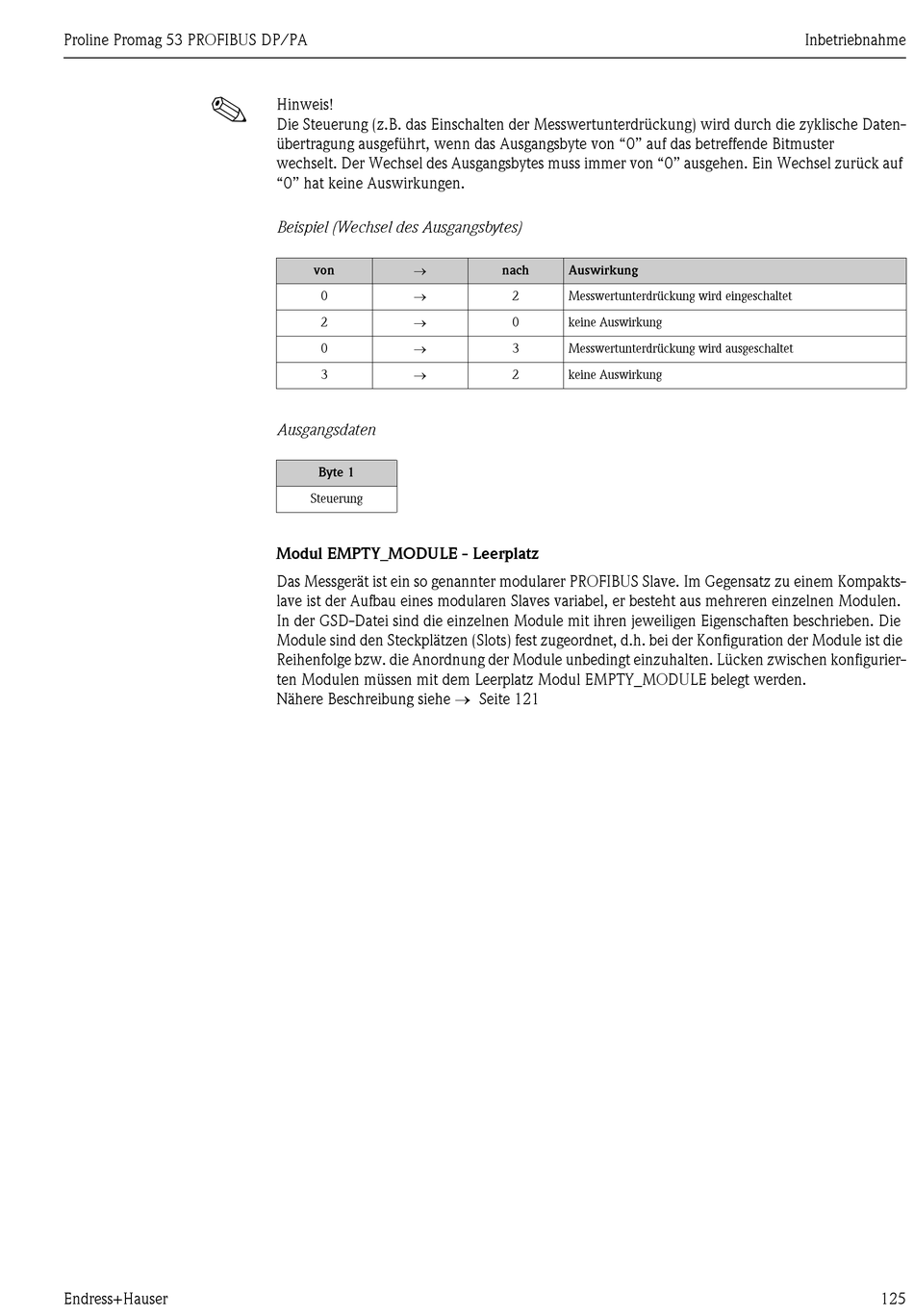

Proline Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten-
übertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmuster
wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel zurück auf
"0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)
→
von
→
0
→
2
→
0
→
3
Ausgangsdaten
Byte 1
Steuerung
Modul EMPTY_MODULE - Leerplatz
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakts-
lave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben. Die
Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Konfiguration der Module ist die
Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten. Lücken zwischen konfigurier-
ten Modulen müssen mit dem Leerplatz Modul EMPTY_MODULE belegt werden.
Nähere Beschreibung siehe → Seite 121
nach Auswirkung
2 Messwertunterdrückung wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung wird ausgeschaltet
2 keine Auswirkung
Inbetriebnahme
