4.4

Potenzialausgleich

4.4.1

Standardfall

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher
stellt. Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
Promag W:
Bezugselektrode standardmäßig vorhanden
Promag P:
• Bezugselektrode standardmäßig bei Elektrodenmaterial 1.4435, Alloy C-22 und Tantal
• Bezugselektrode optional bei Elektrodenmaterial Pt/Rh
Promag H:
• Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss besteht immer eine
elektrische Verbindung zum Messstoff.
• Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich durch die Verwendung von
Erdungsringen sicherzustellen (→ Seite 42). Erdungsringe sind Zubehörteile, die separat zu
bestellen sind. → Seite 133
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des Messumfor-
mergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere auch betriebsinterne
Erdungskonzepte.

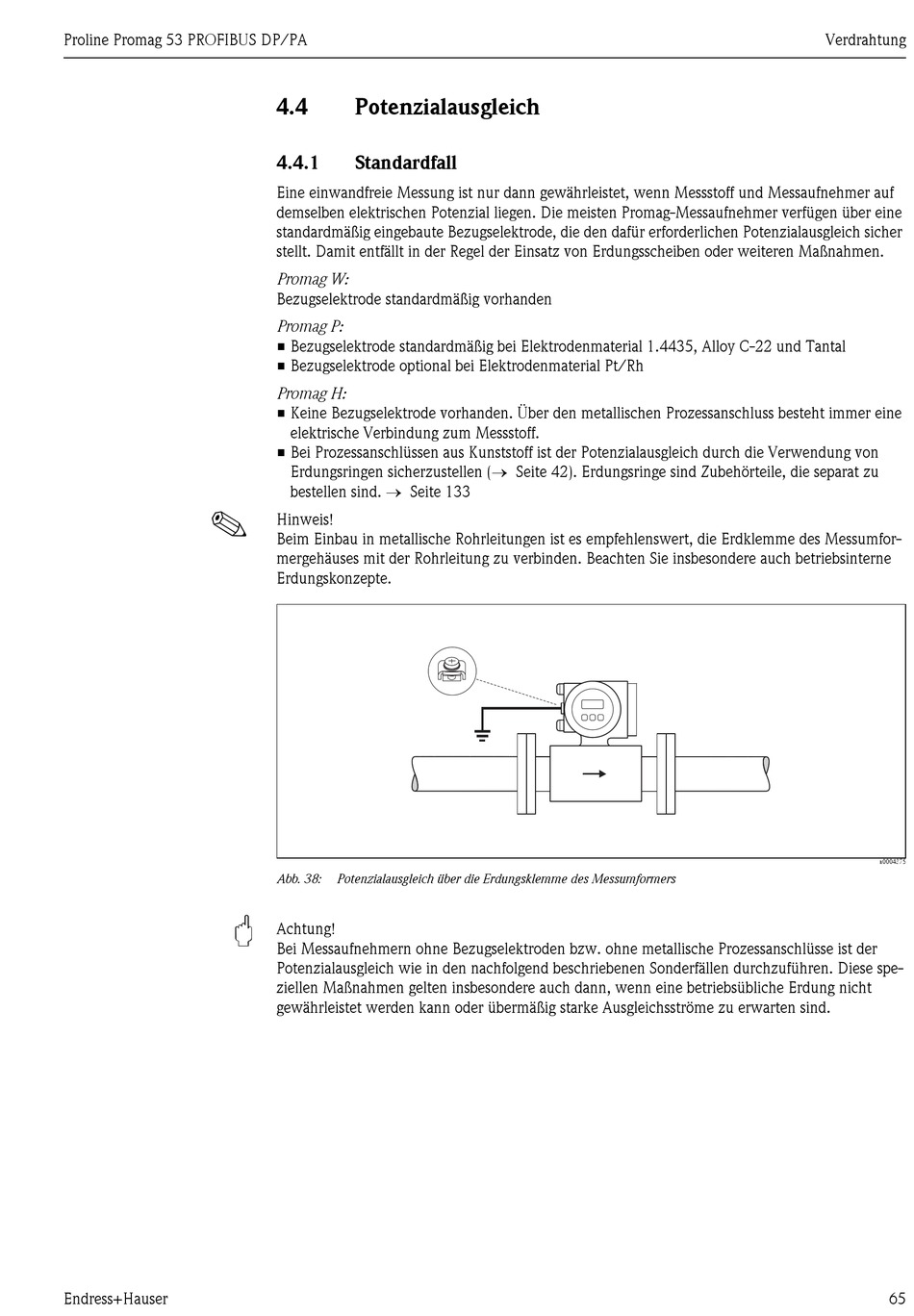

Abb. 38: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessanschlüsse ist der
Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfällen durchzuführen. Diese spe-
ziellen Maßnahmen gelten insbesondere auch dann, wenn eine betriebsübliche Erdung nicht
gewährleistet werden kann oder übermäßig starke Ausgleichsströme zu erwarten sind.
